一棟辦公建筑地上6層，建筑高度23.80ｍ，總建筑面積為4800㎡，地下室為汽車庫和設備用房。



　　建筑內設有集中空調系統,按《建筑設計防火規范》規定,設有室內消火栓給水系統和自動噴水滅火系統全保護,兩個系統共用消防泵組,并合用一套氣壓給水裝置，在地下一層設有消防泵房和150ｍ³消防水池一座。消防泵揚程為H＝50ｍ,流量Q＝35L/S,(其中消火栓系統為15L/S),采用自灌式吸水,兩臺同規格同型號的消防泵互為備用,并有雙電源末端互投,泵房?jī)?nèi)設有DN150濕式報警閥一組.各層配水管直徑為DN100,配漿片式水流指示器和信號蝶閥各一個,系統的各層最不利噴頭處設末端試水裝置,第六層設試水閥。閉式噴頭k80，按間距4.20ｍ正方形布置，氣壓給水裝置設于屋頂水箱間,屋頂水箱有效容積18ｍ³,氣壓給水裝置的消防不動用容積480L,工作壓力參數為：P1＝0.16MPa,P2＝0.30MPaP3＝0.33MPa,p4＝0.38MPa,氣壓給水裝置的出水口處設有一只電接點壓力表控制穩壓泵啟停,濕式報警閥組與氣壓給水裝置的安裝高程差為27ｍ。電接點壓力表和壓力表,經定期校驗合格。



　　某消防維保單位根據維保合同每年對消防給水系統進行年檢一次,季檢4次,并對系統故障進行應急排除。



　　消防維保單位在某次季檢時，首先對消防供電進行檢查，未發現異常，并了解到前日由于電網停電,維修班利用停電機會對原消防供電設備進行了一次檢修,現無異常情況。檢查了氣壓給水設備的運行情況,其壓力參數正常，在啟停壓力下均能正常啟動和停運穩壓泵,檢查屋頂消火栓壓力表示值與氣壓給水設備的壓力表示值基本一致,均為0.21MPa，檢查消防泵出口處壓力表示值為零。



　　檢查濕式報警閥組時上腔壓力表示值為0.52MPa,下腔壓力表示值為0.48MPa,對消防水泵手動盤車,一切正常,檢查消防水泵電氣控制柜的電流表、電壓表均處于正常工作狀態，手動/自動轉換鈕處于自動狀態，各供水閥門處于常開，消防水池和水箱儲備充足的消防用水。



　　檢查試驗分五個小組,各持對講機一部,分布在消防泵房,消控中心,水力警鈴,末端試水裝置,屋頂氣壓給水設備五個部位,檢查試驗?zāi)繕?biāo)是：通過開啟末端試水裝置,檢驗自動噴水滅火系統和消防供水系統的聯動可靠性。



　　消防控制中心指令打開地下汽車庫末端試水裝置后,穩壓泵在壓力為0.20MPa時被正常啟動,且反饋信號在消防中心顯示,但水流指示器信號未送達消控中心,當濕式報警閥動作后,水力警鈴發出正常聲響,壓力開關動作信號迅速送到消防中心,消防水泵及時啟動,其反饋信號送達消防中心,原設定當系統在消防水泵啟動后屋頂穩壓裝置應聯動停運,故屋頂穩壓裝置停止運行,經檢查消防水泵出口處壓力表指針只在零位有輕微擺動,而不顯示壓力值,而末端試水裝置處壓力表示值卻在0.47MPa以下持續下降,鑒于此情況,消防中心決定采用主備泵切換方式，由備用泵再次重復上述試驗，結果試驗情況依舊，消防中心決定暫停聯動試驗,檢查水力警鈴、水流指示器和消防水泵。



　　再次投入聯動試驗時,除水流指示器動作靈敏外,其余聯動情況照舊。

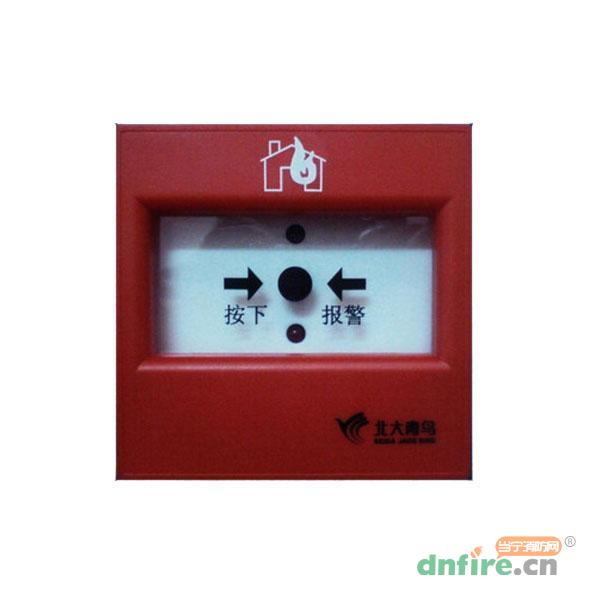

　　為了找到消防水泵只轉動不出水的原因，消防維保人員決定用消火栓箱按鈕啟泵進行試驗，當按下消火栓箱按鈕時，按鈕的紅色信號反饋燈立即點亮，消中心有按鈕動作信號，按照設計在按鈕動作信號到達后，由消防中心值班人員通過鍵盤輸入的手動直接啟泵方式，啟動消防水泵，操作完成后消防水泵啟動，但仍然是不能有效供水。



　　二、案例說明



　　本案例涉及防火內容較多，主要分析下列內容：



　?。ㄒ唬┦覂?nèi)消火栓的選用應符合下列要求：



　　1.室內消火栓應符合《室內消火栓》GB3445的有關規定。



　　2.消防水槍?xiě)?yīng)符合《消防水槍》GB8181的有關規定。



　　3.消防水龍應采用內襯里的消防水帶，每根水帶的長度不應超過25ｍ，SN25的消火栓應配置消防軟管，軟管內徑不應小于ф19。



　　4.消火栓、水龍帶和水槍的匹配宜符合下列規定：



　　當消火栓的出流量為5L/s時，SN65的消火栓配Φ16mm的水槍?zhuān)?Phi;65的襯膠水帶。



　　SN25消防軟管卷盤膠管的內徑宜采用Φ19或Φ25，并配有Φ6的水槍。



　　5.旋轉栓其內部構造合理，轉動部件選材恰當，并保證旋轉可靠無卡塞和漏水現象。



　　6.減壓穩壓消火栓其內部構造合理，活動部件選材恰當，并應保證可靠無堵塞現象，且減壓穩壓消火栓在各種供水工況下應保證出水口壓力。



　?。ǘ┧媒雍掀饕朔稚⒉贾?，并應設置在室外便于消防車接近和使用的地點。消防水泵接合器上部墻面不宜是玻璃窗或玻璃幕墻等易破碎材料，當必須在該位置設置水泵接合器時，其上部應設置有效遮擋保護措施。



　?。ㄈ┊?dāng)室內消火栓系統和自動噴水滅火系統等不同系統或不同消防分區的消防水泵接合器設置在一起時，應有明顯的標志加以區分。



　　三、關健知識點及依據



　?。ㄒ唬┮罁?jù)



　　1.《建筑設計防火規范》GB50016



　　2.《自動噴水滅火系統施工及驗收規范》GB50261



　　3.《消防聯動控制系統》GB16806



　　4.《風機、壓縮機、泵安裝工程施工及驗收規范》GB50275



　　5.《固定消防給水設備的性能要求和試驗方法》第1部分：消防氣壓給水設備GA30.1



　　（二）關鍵知識點



　　1.消防給水系統檢查,聯動試驗的基本方法和要求。



　　2.消防水泵的試驗操作方法。



　　3.自動噴水滅火系統組件的性能和要求。



　　4.消火栓箱及箱內組件的技術要求。



　　四、注意事項



　?。ㄒ唬┍景咐捎谖床扇∠嘈虮O(jiān)測和控制技術,因此,消防水泵控制上不涉及電氣控制上更深層次的問題。



　　（二）本案例中不涉及安裝方面的問題。
