注意：該型號產品已經停產，替代產品為JBF4122消火栓按鈕。
1、JBF-3332A消火栓按鈕內置微處理器。
2、手動推進彈簧按鈕后，內部開關動作，報警信號送到控制器，采用專用工具進行復位。
3、消火栓按鈕按下報警的同時有一組無源觸點輸出，觸點容量為DC30V/100mA，用來控制消防水泵。
4、可以通過專線聯動直接啟動消防水泵，并接收其應答信號。
5、二總線，無極性，功耗低。最遠傳輸距離1500m。報警總線采用ZR-RVS-2×1.5mm2雙絞線。
6、JBF-3332A消火栓按鈕插拔式結構，可像安裝探測器一樣先將底座安裝在墻上，易于施工、維護；為了得到更好的防護等級，可以通過緊固螺絲將消火栓按鈕緊固在安裝底座上。緊固螺絲在消火栓按鈕包裝盒內。
| 型號 | JBF-3332A |
| 工作電壓 | DC19-28V 控制器提供，調制型 |
| 工作溫度 | -10~+50℃ |
| 貯存溫度 | -20~+50℃ |
| 使用環境 | 室內型，具備防水濺功能 |
| 相對濕度 | ≤95%(40±2℃) |
| 監視電流 | ≤300μA (24V) |
| 報警電流 | ≤300μA (24V) |
| 編碼方式 | 使用專用電子編碼器 |
| 確認燈 | 監視狀態時啟動燈瞬時閃亮，報警狀態時啟動燈常亮(紅色)，防水泵啟動后回答燈常亮(綠色)。 |
| 外形尺寸 | 88.5mm 長×88.5mm 寬×52mm 高 |
| 線制 | 二總線，無極性 |
| 執行標準 | GB16806—2006《消防聯動控制系統》 |
1、布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上，安裝孔距為60mm。
2、探測總線采用ZR-RVS-2×1.5mm2雙絞線。
3、具備防水功能，安裝時必須通過螺釘緊固以達到防水效果。
4、安裝之前用編碼器對其寫入相應地址碼(1-200)。

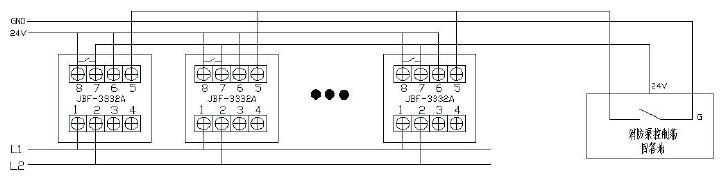

說明：
端子1和2分別接二總線L1和L2。
端子7、8正常時為常開觸點，手動報警按鈕按下時閉合。嚴禁端子7、8連接交流信號。
端子6、5分別接24V電源的正和消防泵的應答信號，以實現點亮啟泵回答燈。
特別注意：
本消火栓按鈕內置密封膠墊，具備防水濺功能，為保證本功能的可靠性，安裝時請務必擰緊4顆緊固螺絲（包裝盒內）將消火栓按鈕主體與底座緊密結合。詳見下圖：
