485聯網系統模塊說明介紹

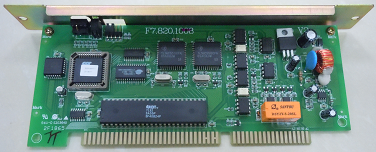

INET-02型星型聯網接口卡，主要用于控制器星型聯網，主控制器處需配置RS485星型集中器485Hub*，最多擴展31路星型分支，主控制器到每個分支控制器的最遠距離為1200m。
使用這種聯網方式，各個分支控制器之間不能互相通訊，只能和主控制器通訊，該網卡不能接入總線型或星型網絡。
INET-04型環形聯網接口卡，卡上提供中繼功能，可使每兩臺控制器之間的距離達到1200m。并且每個RS485接口只連接一個節點，不存在節點之間的信號干擾，抗干擾能力強。使用INET-04型環形聯網接口卡時，需在控制器上對所接的環形聯網接口卡進行網絡設置，設置該網卡對應的本機二次碼和控制器號，最多支持32臺控制器聯網，采用屏蔽雙絞線。
RS485星型集中器用于星型網絡結構的RS485聯網，每個分支控制器之間不能互相通訊。
F485SHub*型RS485總線光纖Hub，用于星型網絡結構的光纖聯網，距離均可達50km，每個分支控制器之間不能互相通訊。
聯網說明
總線型拓?fù)浣Y(jié)構和環型拓?fù)渚W(wǎng)絡中所有控制器組成對等網絡，火警信息、故障信息、設備動作信息、隔離信息在所有聯網控制器上同步顯示；在控制器上也可設置為不顯示網絡上的信息。在任何一臺聯網控制器上可以完成對網絡上所有控制器的消音、復位操作，及現場設備的啟動/停動、隔離/釋放操作，具有網絡自動聯動功能。
星型拓?fù)浣Y(jié)構中的中心節點可以顯示所有下級節點的火警信息、故障信息、設備動作信息、隔離信息，下級節點只顯示本節點及中心節點的信息，不顯示其它節點的信息。星型拓?fù)浣Y(jié)構中的中心節點可以完成對所有下級節點的消音、復位操作，及現場設備的啟動/停動、隔離/釋放操作，具有網絡自動聯動功能。下級節點也可以對中心節點進行上述操作，下級節點之間不能相互操作。
環形聯網
光纖延距聯網
星型聯網
光纖延距星型聯網
