NFB700-BK8003Ex隔離模塊接線端子圖
NFB700-BK8003Ex隔離模塊為隔爆型，串入總線的各段或串入主線與支線的交界處，一旦出現總線回路某處短路，隔離模塊自動把發生短路故障的一段從總線上切除，以保證其余總線通訊正常，待短路故障排除后，自動恢復全部總線的正常通訊。

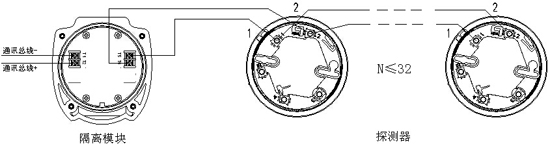

NFB700-BK8003Ex隔離模塊為三端口進線，端子采用直接接線式，防脫落，安裝應按照相關的規定進行，下圖為端子接線圖。
NFB700-BK8003Ex隔離模塊接線端子圖
接線端子：
T1：總線輸入負，T2：總線輸入正
T5：總線輸出負，T6：總線輸出正
