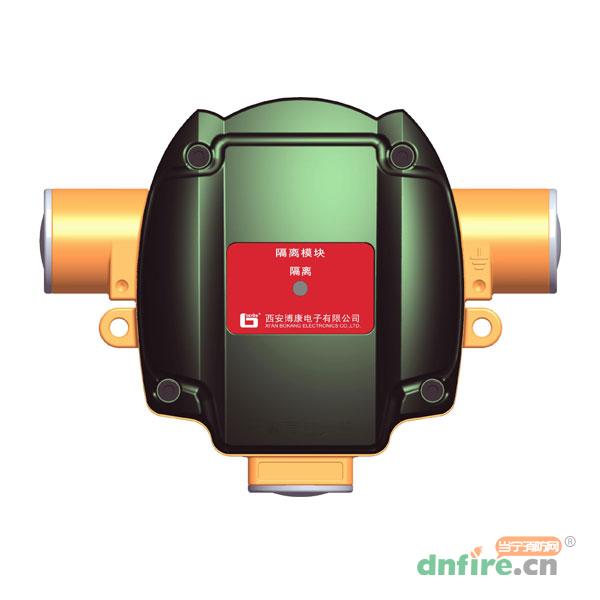

NFB700-BK8003Ex型隔離模塊為隔爆型,可用于有可燃?xì)怏w存在的危險環境。
在總線制火災自動報警系統中,往往會出現某一局部總線出現故障(例如短路)造成整個報警系統無法正常工作的情況,將NFB700-BK8003Ex型隔離模塊串入總線的各段或串入主線與支線的交界處,一旦出現總線回路某處短路,隔離模塊自動把發生短路故障的一段從總線上切除,以保證其余總線通訊正常,待短路故障排除后,自動恢復全部總線的正常通訊,隔離數量不超過32個地址單元。
●三端口進線,端子采用直接接線式,防脫落。
●玻璃視窗狀態顯示。
●寬范圍工作溫度,適合工業場所使用。
●防塵、防爆、防腐蝕、防雨淋設計,無需防雨罩可直接在室外使用。
型號 | NFB700-BK8003Ex |
防爆標志 | ExdⅡCT6 |
防護等級 | IP66 |
環境溫度 | -40℃~+70℃ |
相對濕度 | ≤95%RH不凝露 |
工作電壓 | 18V-32VDC由控制器提供,調制型 |
動作電流 | ≤200mA |
隔離燈 | 隔離時常亮 |
接口螺紋 | 3-G3/4 |
外殼材質 | 鑄鋁 |
執行標準 | GB3836.1-2000 GB3836.1-2000 |
●石油、化工等行業具有防爆要求的1區及2區防爆場所。
●公路隧道、電力、冶金、通訊、地鐵、煤炭等領域需要防塵、防腐蝕、防雨淋要求的場所。
●具有抗強電磁干擾、防靜電、抗雷擊要求的場所。
●適用于大、中、小型需要露天安裝使用的工業場所。

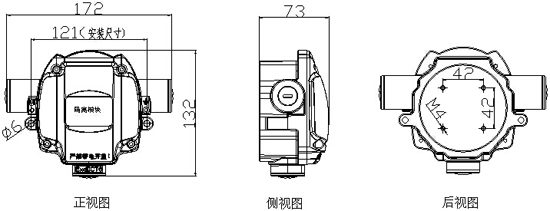

NFB700-BK8003Ex隔離模塊外形尺寸圖

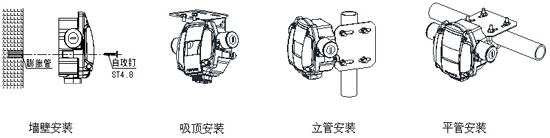

NFB700-BK8003Ex隔離模塊安裝圖
