紅外火焰探測器是一種感光式火災探測器，它響應火焰輻射光譜中的波長較長的紅外輻射。這種探測器探測范圍大靈敏度高，適用于生產、儲存和運輸高度易燃物質的危險場。對于起火速度快且無煙遮蔽的明火火災反應尤為靈敏。

　　紅外火焰探測器通常選取波長在4.35um附近的紅外輻射作為探測波段。因?yàn)樘烊粴饩凭?、汽油等碳?xì)漕愇镔|(zhì)燃燒時會產生大量的C0₂氣體，這些熱的C0₂氣體在4.35um附近的輻射強度最大，而地表由于C0₂和水蒸氣的吸收作用，太陽光輻射的光譜中位于2.7和4.35um處的紅外光幾乎不存在，所以，在4.35um波段附近可以最大程度的接收火焰產生的紅外輻射。

　　為了從日光電弧焊光等干擾源中準確識別出火焰信息火焰探測器通常使用兩個或三個集成特定波長濾光片的單通道熱釋電傳感器。其中一個傳感器的濾光片中心波長為4.3~4.5um，用于探測火焰中的紅外輻射，其余的傳感器作為參比通道，選用不同波長的濾光片，用于排除環境中來自其他紅外輻射的干擾。

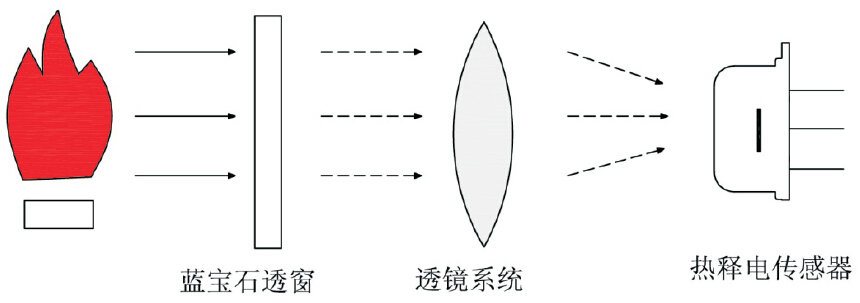

圖1 紅外火焰探測器的結構原理

　　紅外火焰探測器的結構如圖1所示，它由透窗、透鏡系統、熱釋電傳感器和信號處理電路構成。火焰產生的輻射光通過紅外透窗到達到探測器內部后，經透鏡系統聚焦在紅外熱釋電傳感器上，傳感器將輻射信號轉換成電信號，最后處理電路結臺火焰閃爍頻率就能對火焰燃燒信號進行識別。
