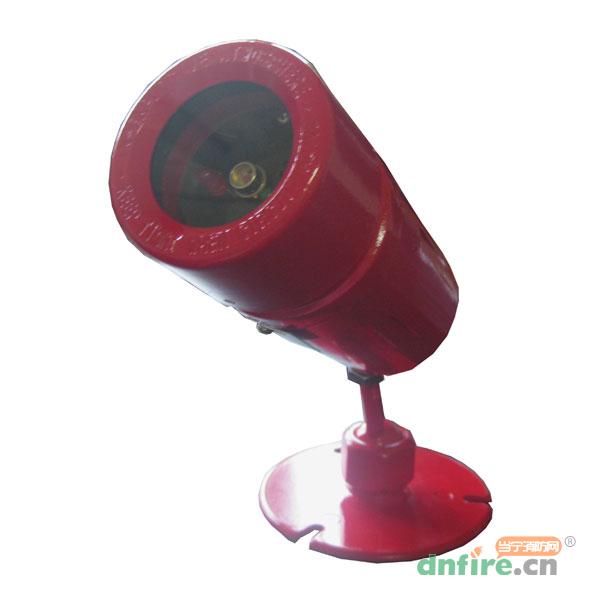

JTGB-UF-C35防爆紅外火焰探測器(單波)采用火焰多光譜信號采集方式/全頻波分析技術，避免了傳統探測器的易受干擾的弱點。采用斜率遞增信號檢測技術(PAM)對探測環境進行監測，提高了探測器的穩定性及持續使用性。保證了JTGB-UF-C35探測器在盡量降低誤報的同時，快速完成火焰識別檢測火情的能力。
JTGB-UF-C35探測器適用于各類：油庫、酒庫、飛機庫、化工設備場所、軍事設備場所、液化氣站、電站等火災萌發時無陰燃階段或較少陰燃階段，而以直接產生明火為主的場所。具有較高的抗干擾能力，不受風雨、高溫、高濕及自然人工光源等影響，可良好工作于室內或室外環境。
JTGB-UF-C35防爆紅外火焰探測器(單波)探測器采用六線制連接方式(兩根電源線，兩根火警觸點線，兩根故障觸點線)，報警時火警觸點由常開變常閉，報故障時故障觸點由常閉變常開，可與任意廠家的火災報警系統連接。
| 型號 | JTGB-UF-C35 |
| 光譜響應 | 1.0～3.2um |
| 響應時間 | 4～10秒 |
| 監測角度 | ≤100° |
| 工作電壓 | 20～35V |
| 靜態工作電流 | 22mA±5mA |
| 報警狀態電流 | 35mA±5mA |
| 靈敏度 | 1m～40m處能響應。(火焰高度：0.1m～1.3m晃動火焰) |
| 防爆標志 | ExdⅡCT6/DIPA20TA，T6 |
| 防護等級 | IP66 |
| 環境溫度 | -35～85℃ |
| 相對濕度 | ≤98%RH(45±2℃) |
| 可調角度 | 旋轉角：360°/俯仰角：90° |
| 狀態指示 | 綠色工作指示燈:正常時亮、內部器件損壞報故障綠燈不亮。 紅色報警指示燈:正常時滅、火警時常亮。 |
| 輸出方式 | 火警繼電器，常開報警時閉合；故障繼電器正常時閉合，報故障時常開 |
| 觸點容量 | 3A/220VAC3A/30VDC |
| 防爆接線 | 4″(φ20mm)螺母防爆軟管與出線管螺絲連接 |
| 執行標準 | GB15631-1995、GB3836.1-2000、3836.2-2000 |
1．JTGB-UF-C35探測器適用于石油、化工、冶煉、電力等工業場合，石油場合探測器保護間距為3m～5m，化工場合保護間距為5m～7m，冶煉場合保護間距為7m～10m，電力場合保護間距為2m～10m。(以上推薦距離根據現場強度確定探測距離)
2．JTGB-UF-C35探測器安裝布線時，應使所監視的區域處于探測角的有效范圍內。
3．JTGB-UF-C35探測器的安裝應盡可能避免障礙物的阻擋，對于外形橫、縱尺寸不超過0.5米的障礙物，探測器距障礙物的距離應大于2.5米。對于外形橫、縱尺寸超過0.5米且無法避免的障礙物，應適當增加探測器的數量。
JTGB-UF-C35防爆紅外火焰探測器(單波)裝配示意圖
