本文介紹的是報警主機接線圖，報警主機也就是我們常說的火災報警控制器，火災報警控制器的接線一般包括信號，電源，通訊，廣播，電話和直接控制線等。下面我們以海灣JB-QG-GST5000型火災報警控制器（聯動型）為例簡單介紹它的報警主機接線圖。
　　

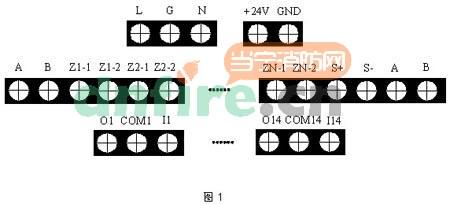

　　JB-QG-GST5000型火災報警控制器（聯動型）外接線端子示意圖如下：

　　
　　

　　其中：
　　
　　L、G、N：交流220V接線端子及機柜保護接地線端子；
　　
　　+24V、GND：DC24V、6A供電電源輸出端子；
　　
　　A、B：連接火災顯示盤的通訊總線端子；
　　
　　ZN-1、ZN-2（N=1~18）：探測器總線（無極性）；
　　
　　S+、S-：火災報警輸出端子（報警時可配置成24V電源輸出或無源觸點輸出）；
　　
　　A、B：連接其它各類控制器的通訊總線端子；
　　
　　O、COM：組成直接控制輸出端，O為輸出端正極，COM為輸出端負極，啟動后O與COM之間輸出DC24V；為實現檢線功能，O與COM之間接4.7kΩ終端電阻；
　　
　　I、COM：組成反饋輸入端，接無源觸點；為實現檢線功能，I與COM之間接4.7kΩ終端電阻。
　　
　　以上為報警主機接線圖的簡單介紹，供有需求者參考。
