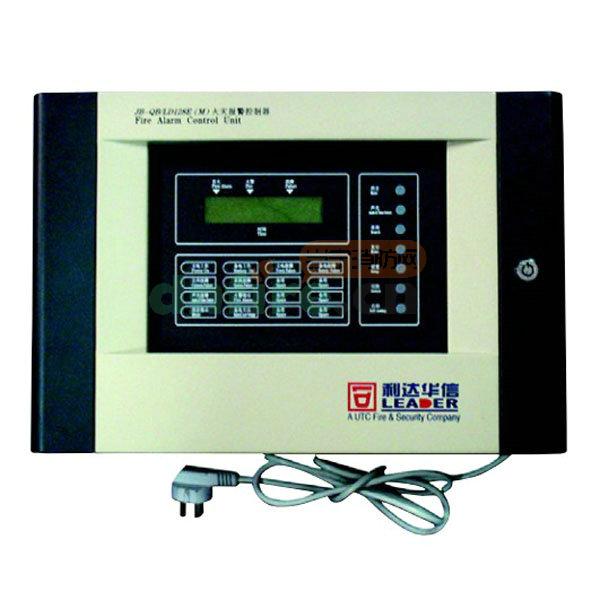

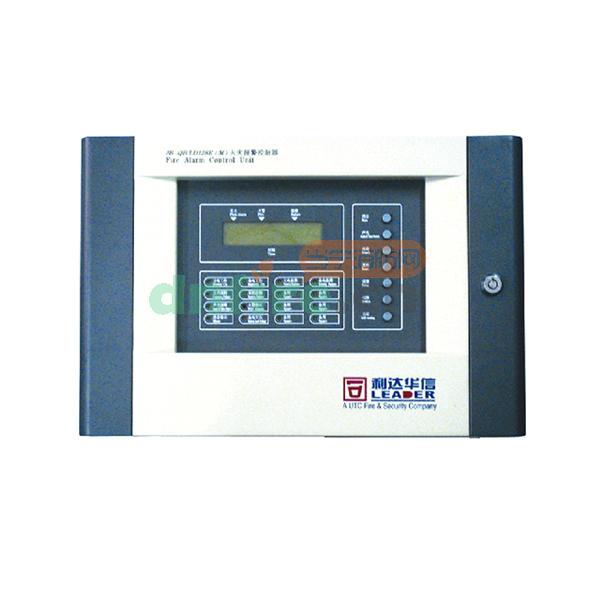

JB-QB/LD128E(M)-64區域火災報警控制器是智能化的單回路二總線火災報警控制器，采用單片機控制技術，外觀新穎、體積小、重量輕。主要針對小型消防工程項目而設計，可與我公司生產的各種類型的探測器、信號輸入模塊等產品配合使用。經中國消防產品質量認證委員會按照GB4717-93和GB/T19001-2000檢驗和檢查符合認證要求，準許使用消防產品安全認證標志。

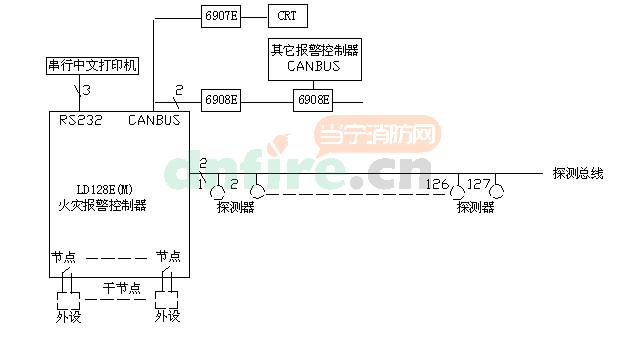

★具RS232接口,可選配串行中文打印機或與其它樓宇設備聯網
★采用CANBus通訊方式，與其它具有CANBus總線的控制器配合實現區域網絡
★全中文LED液晶屏顯示主要信息與內容，指示燈指示關鍵狀態
★按鍵采用人性化設計，操作方便
★可編程4組無源接點輸出
★采用回路短路保護和電源短路保護
★有“黑匣子”存儲記憶功能，能自動記錄256條火警信息
★總線設備混合編址
★結構小巧美觀，易于安裝
| 主要技術指標 | |
| 內容 | 技術參數 |
| 主電源電壓 | AC220V(187V-242V)50Hz |
| 回路輸出電壓 | DC14V-24V |
| 回路數量 | 1回路 |
| 直接輸出接點數 | 1路公共火警無源接點輸出 1路公共故障無源接點輸出 1路聲光警報器專用輸出 |
| 最大總路設備地址數 | 64 |
| 最大回路輸出電流 | 100mA |
| 最大短路保護電流 | 120mA |
| 空載功耗 | ≦7W |
| 工作環境溫度 | 0℃-45℃ |
| 工作環境相對濕度 | ≦95%RH(40±2℃) |
| 安裝方式 | 壁掛 |
| 備用電池 | 6V/4Ah電池(兩節) |

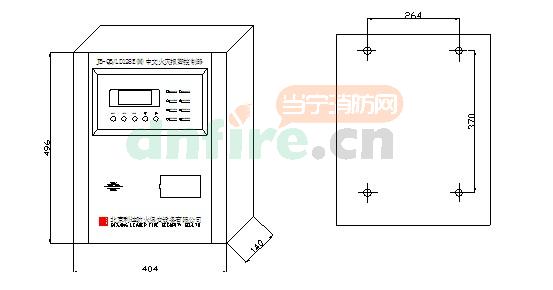

| 最大外形尺寸 | 寬436mm×高292mm×厚102mm |
| 重量 | 5.5kg±0.1kg(不含電池) |
.jpg)
.jpg)
.jpg)

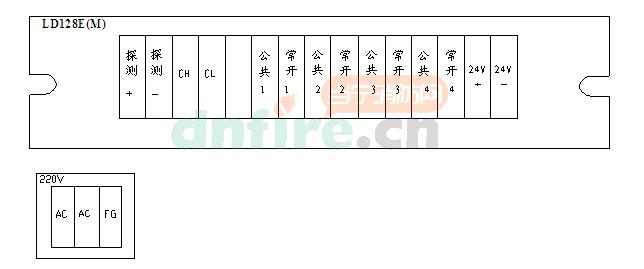

☆機內端子配線：所有引入線均剝開0.5cm，掛錫或用接線卡后接入端子。
☆信號二總線：導線：銅導線截面積≥1.0平方毫米，耐壓≥250V，雙絞線。
電纜：銅線截面積≥0.75平方毫米，耐壓≥250V。
回路導線總電阻<50Ω，否則應考慮增大導線截面積，或加裝總線中繼器。
☆DC24V聯動電源線：銅導線截面積≥1.0平方毫米，耐壓≥250V雙色雙絞線。且回路導線總壓降≤3V。否則應考慮增大導線截面積。
☆穿管要求：信號二總線應單獨穿入金屬管中，嚴禁與動力線、照明線、交流線、視頻線或廣播線等穿入同一管中。
☆通訊時采用雙芯屏蔽線接入串行接口。
☆電纜豎井(溝)內的布線要求：信號二總線在電纜(溝)豎井也應單獨穿管或在金屬線槽內敷設。要求盡量遠離動力、照明等強電及視頻線，其平行間距應大于500毫米。
接頭的處理：所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。
