今天我們來給大家介紹一下GST-LD-8301輸入輸出模塊的接法：包括接排煙閥、送風閥、防火閥等。GST-LD-8301是海灣安全技術有限公司生產的單輸入輸出模塊，此模塊用于現場各種一次動作并有動作信號輸出的被動型設備同時接收設備的動作反饋信號。
　　在開始GST-LD-8301接線前，先要弄清楚被接設備是什么信號輸出：GST-LD-8301輸入輸出模塊連接被控設備支持有源或無源信號輸出。

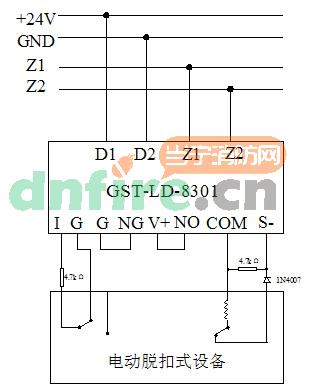

　　有源信號是可以直接輸出一個DC24V電壓信號；無源信號輸出是可以提供一個常開觸點。模塊具備檢線功能，檢線輸入端可以接收設備常開或者常閉檢線信號。模塊默認的是常開檢線輸入，無源輸出方式，如果要模塊直接輸出有源信號，如模塊要改為有源輸出時,模塊的G和NG、V+、NO應該短接，COM、S-有源輸出端應并聯一個4.7kΩ的終端電阻，并串聯一個IN4007二極管，同時，模塊的內部的參數也應修改為4(常開檢線輸入，有源輸出)才可以。模塊為有源輸出常開檢線時，其接線圖如下：　　

　　(防火閥、電梯等設備如此接法)

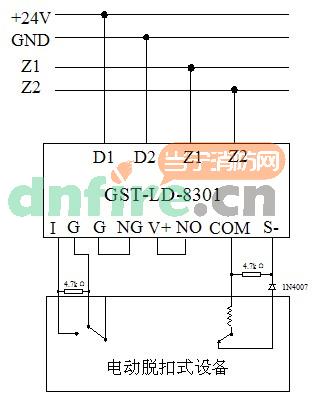

　如要將檢線方式改為常閉檢線，檢線電阻應與反饋觸點串聯的方式，接線方式如下：

　　(接法一樣，反饋方式不同，此為常閉反饋)

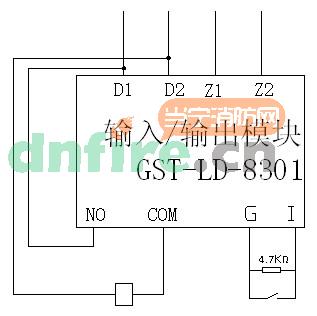

　　一般的在實際使用中我們采用出廠的默認設置：常開檢線輸入，無源輸出，接線如下。

　　(接一般的繼電器，無源輸出)

　　以上就是GST-LD-8301輸入輸出模塊有源與無源輸出的接線方法。
