在海灣的火災自動報警系統中，為了將現場設備的動作情況反饋給火災報警控制器，通過GST-LD-8300輸入模塊與現場設備配接，將開關量信號傳輸給火災報警控制器。一般用到GST-LD-8300輸入模塊的設備有以下幾類：水流指示器、壓力開關、信號碟閥、火焰探測器、可燃?xì)怏w探測器(開關量)、極早期空氣采樣感煙探測器、70度防火閥、其他開關量設備等，這些現場設備與模塊的接法有以下兩種：　　　

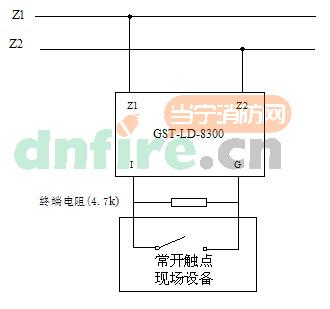

　　1、GST-LD-8300輸入模塊與具有常開無源觸點的現場設備連接方法如圖所示。模塊輸入設定參數設為常開檢線。

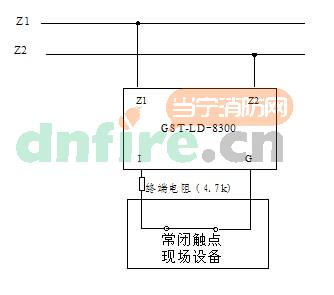

　　2、GST-LD-8300輸入模塊與具有常閉無源觸點的現場設備連接方法如圖所示，模塊輸入設定參數設為常閉檢線。
