最近有一個工地項目接近尾聲，到現場看看，發現控制器上面很多故障都是模塊、直控點輸出故障。

　　一般的做過消防報警系統的人都知道，現在有一些廠家的火災自動報警系統，模塊輸出的時候不接?xùn)|西或者輸出形成不了回路都會報故障，這就是火災報警系統新的國標規定的“檢線功能”。由于模塊具有“檢線”功能，模塊和直控點的輸出都接了東西，按道理應該是正常的，模塊反饋端的電阻也在上面，為什么還是在報故障呢？

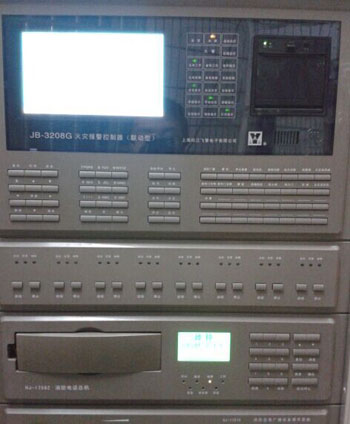

圖1：消防主機正面特寫

　　帶著這個問題到被控設備那邊測量了一下，被控設備是一臺排煙機，啟動繼電器是AC24V的，我想問題可能就出在這邊，于是我們?cè)诠さ厣厦嬲伊艘粋€(gè)DC24V的中間繼電器，直接接在了控制器的輸出端，“輸出故障”就不再報了。

　　有的人可能會不理解，設備上面并沒有斷開為什么加個繼電器就好了呢？因?yàn)槲覀冎酪话愕哪K控制設備對于模塊來說有兩種輸出方式：有源輸出和無源輸出。有源輸出是提供了電源，直接驅動被控設備；無源輸出是通過常開或者常閉節點動作來控制被控設備的。

圖2：消防主機背面特寫

　　而模塊的檢線功能是怎么實現的呢？對于有源輸出而言，只要保證有源輸出端不要斷開即可以，也就是說有源輸出方式檢測的是輸出端不斷路。無源對于無源輸出來說，一般的需要控制被控設備都要接入一定的電壓，就像用開關控制燈泡需要接入220V電一樣。在模塊接入電源的時候就要注意，無源輸出時，輸出存在一定的檢測電流，我們知道，消防報警系統的電壓是DC24V的，所以接入的電源呀要選擇DC24V，如果接入不同電壓等級的控制電壓，會導致故障嚴重的甚至?xí)?dǎo)致模塊燒壞。所以在碰到不同電壓等級之間互相控制的時候，一般都加個中間繼電器，這樣就可以很好的進行隔離了。
