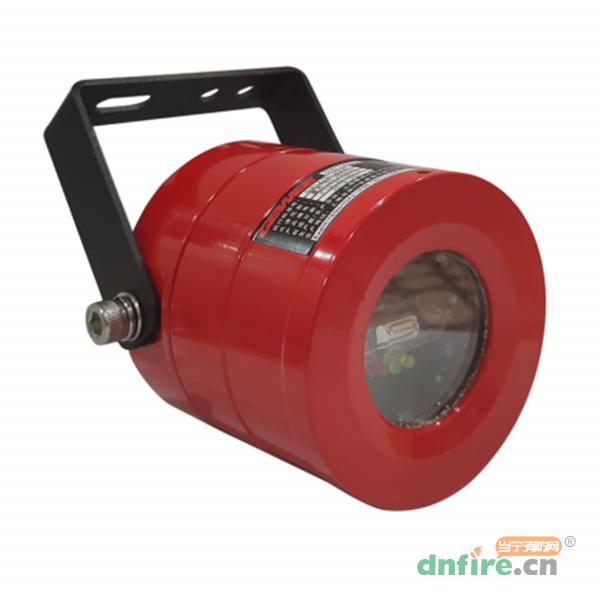

一、GW100UV點型紫外火焰探測器概述
GW100UV點型紫外火焰探測器（以下簡稱火焰探測器），提供了新一代的火焰探測能力和技術標準?；鹧嫣綔y器使用了日光盲型紫外傳感器件，再通過內置的32位微處理器和信號處理算法，更加有效的區分出真實的火焰輻射與干擾源，也極大程度的降低了環境因素對探測器的影響，滿足更多場合的不同需求；GW100UV火焰探測器是通過廣泛市場調研和采集客戶反饋信息，通過大量的試驗數據，在當前市場廣泛應用火焰探測器基礎上，對硬件電路和軟件算法都做了較大改善。
二、GW100UV點型紫外火焰探測器特性
內置高速、低功耗、高性能32位高精度數據處理芯片
采用進口低噪聲紫外光電傳感器
多級靈敏度適用更多場合，低維護成本
探測視角:紫外≥120°，軸線探測距離達40米以上
完善的算法保障火焰探測的準確性和消除誤報警能力
CCC和防爆認證,SIL2、SIL3，適用于多種工業環境使用
防護等級可達IP66、IP67
三、GW100UV點型紫外火焰探測器參數
| 工作電壓 |
DC24V（范圍DC18V～30V） |
輸出方式 |
2個繼電器輸出 |
| 監視電流 |
≤35mA（繼電器） |
火警繼電器 |
常開觸點容量1A@30VDC |
| 視角范圍 |
≥120° |
故障繼電器 |
常閉觸點容量1A@30VDC |
| 報警閾值 |
多級可調 |
工作溫度 |
-10°C～55°C（普通型）
-40°C～70°C（增強型） |
| 探測距離 |
≥40m(0.3m×0.3m汽油火) |
工作濕度 |
0～95％RH 不結露 |
| 響應時間 |
≤20s(0.3m×0.3m汽油火) |
儲存溫度 |
-40°C～85°C |
| 光譜范圍 |
紫外：185nm-260nm |
防爆等級 |
EXd IICT6 Gb |
| 工作指示 |
綠色LED閃亮 |
電氣接口 |
1×NPT1/2 |
| 報警指示 |
紅色LED常亮 |
防護等級 |
IP66、IP67 |
| 故障指示 |
黃色LED常亮 |
重量 |
0.5Kg |
| 執行標準 |
GB12791-2006 |
殼體材料 |
鑄鋁 |

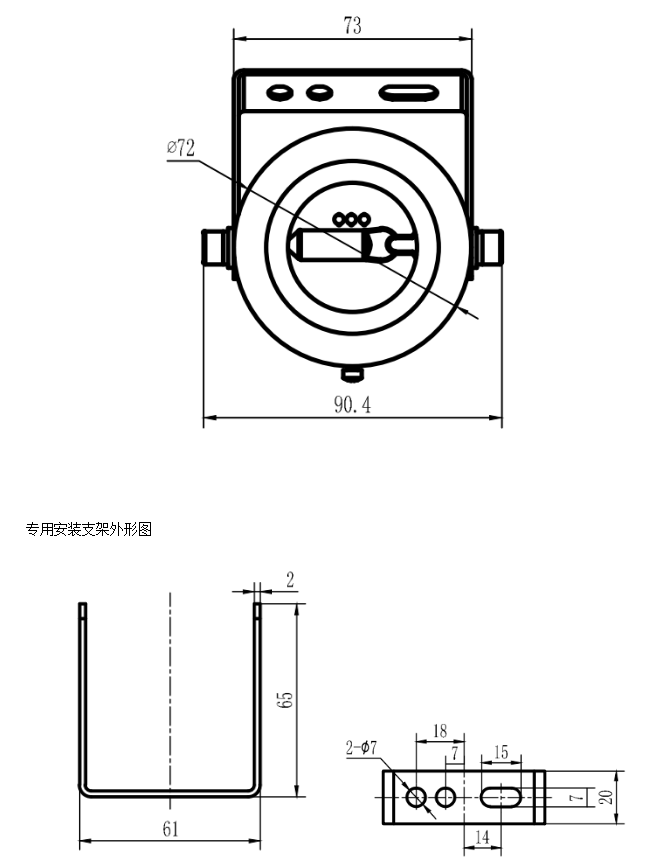

四、GW100UV點型紫外火焰探測器結構與安裝
警告：安裝探測器之前，請切斷探測器供電線路的電源。
注意：所有接線必須符合有關標準法規。
注意：如探測器安裝在防爆區域，探測器的連線應是功率限制連接，并受到控制。火焰探測器的設置以《火災自動報警設計規范》（GB50116-2013）為準。
檢查外部連接線是否開路、短路故障。

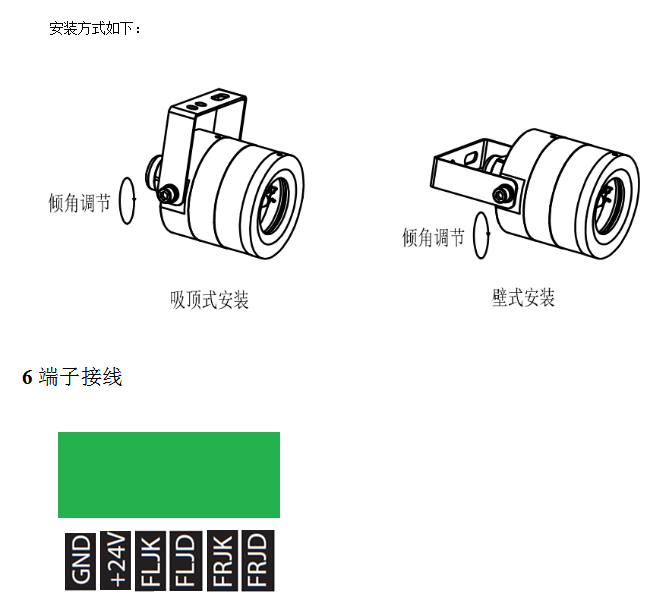

將探測器按下圖安裝好，并根據保護范圍，適當調整探測器的視角角度。

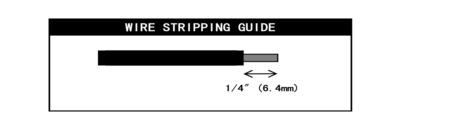

注意：所有連線均采用1.0平方以上的電線，連接線末端剝?nèi)ゴ蠹s6mm的絕緣護套，連接到GW100UV火焰探測器的接線端子上。
告誡：過多地或過少地暴露導線可能引起錯誤的連接。
+24V/GND：可復位直流24V供電電源。
FRJD/FRJK：火警繼電器常開觸點輸出，探測器報火警時，觸點閉合。
FLJD/FLJK：故障繼電器常閉觸點輸出，探測器發生故障或供電電源發生故障時，觸點斷開。
