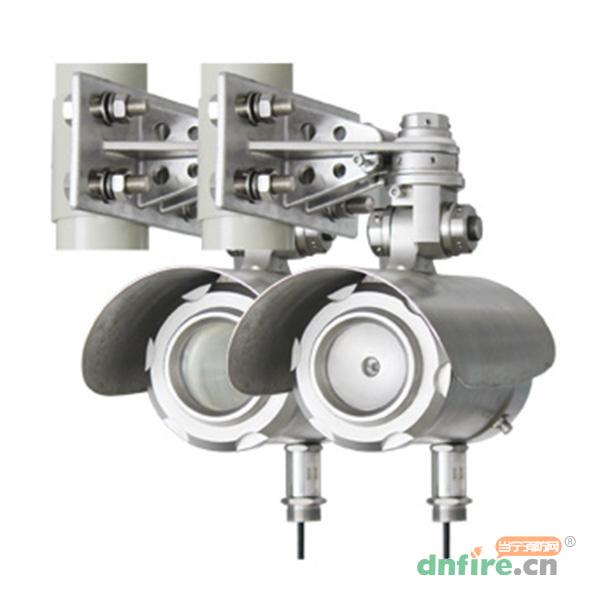

OPEN PRO開路探測器概述
OPENPRO線型開路激光甲烷氣體探測器是新型氣體檢測儀器，屬戶外使用型產品。是目前技術最先進的開放式激光氣體探測器，可與廠家生產的GP8000、GP7000、GP6000等系列氣體報警控制器配套使用。已經安裝在多個具有挑戰性的惡劣環境的工業應用中。
OPENPRO采用高性能大光面光敏探測器、長壽命激光器和微控制技術，結合精良SMD工藝制造而成，具有良好的重復性和溫濕度特性，以及使用壽命長、操作方便等優點。輸出信號為4～20mA標準信號。
OPENPRO廣泛應用于石油、石化行業的煉油廠、化工廠、冶金行業、電力等行業，是我們客戶的首選線型開路探測器。
OPEN PRO開路探測器特點
高強度激光短脈沖輸出,瞬時能量大于日光
獨特的輸出波形，脈沖維持時間僅1-2ms，抗干擾強
具有完全自檢功能，有相應的故障報警信號輸出
測量精度高，性能穩定，使用壽命長
4～20mA標準模擬信號輸出
通過手操器或電腦操作設置探測器，操作更簡單
專業的配套安裝支架，現場安裝簡易方便
響應速度快，靈敏度高
測量距離比較遠，最遠能達到120m
OPEN PRO開路探測器參數
探測氣體：CH4
測量量程：0-SLEL•m
建議報警值：（低）1.0 LEL.m;（高）3.0 LEL.m
預熱時間：小于5分鐘
響應時間：T90≤3s
保護距離：≤120m
工作電壓：DC24V,電壓范圍：DC14-32V
功耗：發射器最大7W接收器8W最大
信號輸出：4-20mA電流或者RS485輸出
0mA：故障
2mA：抑制電流
2.5mA：探測光路被阻擋
3mA：光學鏡面有污垢
4-20mA：正常操作(0-SLEL.m)
21mA：超出量程
固定方式：墻壁式或立往式
殼體材料：316不銹銅
工作溫度：-40℃~+70℃
工作濕度：0%RH-100%RH(25℃)
大氣壓力：海拔高度不超過1000米
風速：不大于8m/s
防護等級：IP66
防爆標志：Ex d TIC T6 Gb
獲得認證：中國防爆合格證書
SIL2安全等級證書
OPEN PRO開路探測器安裝與接線
發射裝置的電氣連接
OPENPRO系統的發射裝置的端子包含3路接線端子。接線端子是能夠接受的電線線徑是2.0mm2或者其它可以兼容的。
連接標簽和應有的職能連接通過接收裝雪提供詳列于下表：
| 編號 |
標簽 |
功能 |
| 1 |
24V+ |
系統電源的正極 |
| 2 |
GND |
系統電源的接地 |
| 3 |
24 |
系統電源的負極 |
備注：導體和絕緣體額定工作溫度訂0°c.

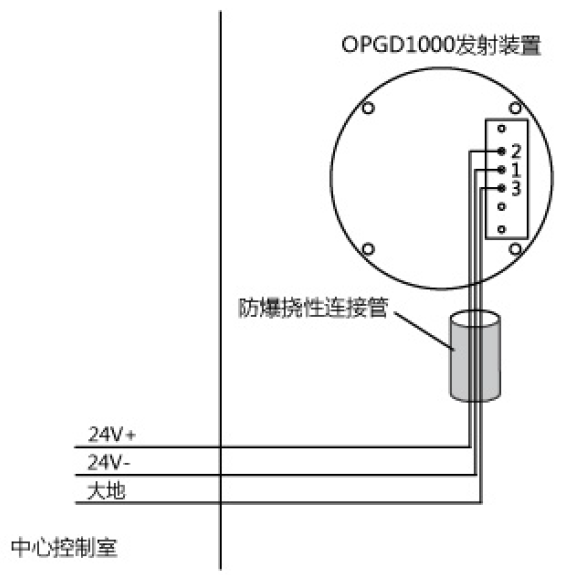

OPENPRO發射裝置的電氣連接圖如下圖所示：
接收裝置的電氣連接
OPENPRO系統的接收裝置的端子包含6個接線端子。接線端子是能夠接受的電線線徑是2.0mm2或者其它可以兼容的。
連接標簽和府有的職能連接通過接收裝置提供詳列于下表：
| 編號 |
標簽 |
功能 |
| 1 |
24V+ |
系統電涌的正極 |
| 2 |
GND |
系統電洞的接地 |
| 3 |
24V- |
系統電源的負極 |
| 4 |
lout |
4-20mA輸出模塊的輸出接口 |
| 5 |
485-A |
R$485A輸出接口 |
| 6 |
485-B |
R$485B輸出接口 |
| 7 |
232-R |
232的RXD信號 |
| 8 |
232-T |
232的TXD信號 |

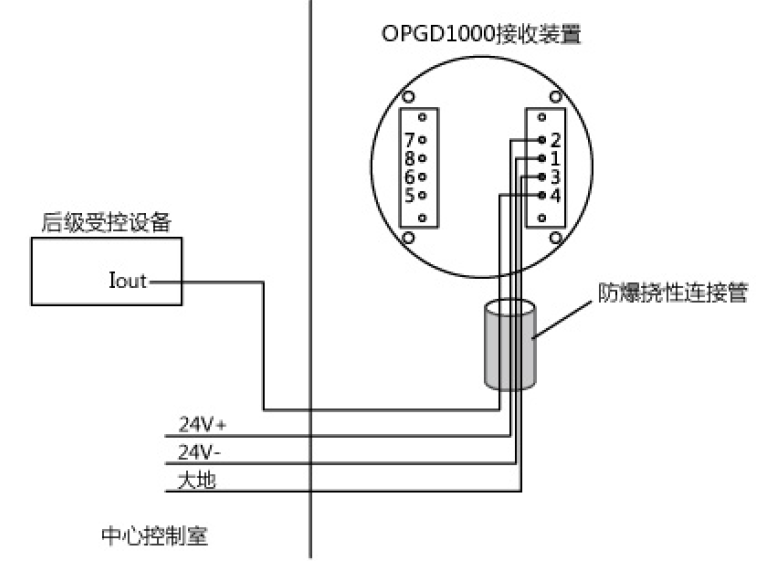

OPENPRO接收裝詈的電氣連接圖如下圖所示：
供電電源要求
OPENPRO開路激光甲炕氣體探測器的供電電源是標準的24V直流電源。對千供電電游距離OPENPRO的發射裝置或接收裝置比較遠的情況，要保證OPENPRO正常工作，供電的電源到達發射裝置或接收裝置的電壓要保證在14V至32V之間。
OPENPRO的發射裝置最大消耗功率是SW，接收裝置的最大消耗功率為6W。
