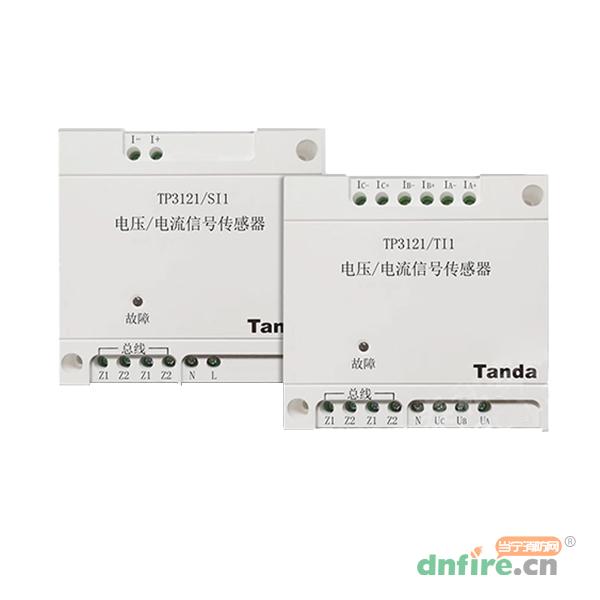

一、TP3121電壓電流信號傳感器概述
泰和安TP3121系列電壓電流信號傳感器是消防設備電源監控系統中的重要組成部分，主要用于對消防設備的電源狀態進行實時監測與反饋，廣泛應用于各類設有消防設備的場所，如商場、寫字樓、酒店、醫院、學校、工廠等，可對消火栓系統、自動噴水滅火系統、防煙排煙系統、消防電梯、消防應急照明和疏散指示系統等消防設備的電源進行有效監控，確保在火災等緊急情況下消防設備能可靠運行。
二、TP3121電壓電流信號傳感器特點
實時監測被監控消防設備主、備電源的工作狀態；
實時監測被監控消防設備主、備電源過壓、欠壓、缺相、錯相、供電中斷等故障，并上傳故障信息至監控器；
針對雙電源系統具有冷備系統處理功能；
通訊總線采用無極性二總線，無需外接電源；
精度高，誤差≤5%；
低功耗設計，正常監測總線功耗≤12mW。
三、TP3121電壓電流信號傳感器參數
| 型號 |
TP3121/SⅠ1、TP3121/TⅠ1、TP3121/TⅠ2 |
| 檢測對象 |
消防設備電源電壓和電流 |
| 檢測范圍 |
單相電壓:AC100V~400V
三相相電壓:AC100V~450V
三相線電壓:AC100V~450V
交流電流: AC0.5A~5A |
| 編碼方式 |
總線編碼 |
| 工作電壓 |
DC24V |
| 工作電流 |
TP3121/SⅠ1、TP3121/TⅠ1:正常監測總線電流<500uA，報警總線電流<900uA（滿載測試）
TP3121/TⅠ2:正常監測總線電流<2mA，報警總線電流≤2.5mA（滿載測試) |
| 外形尺寸和重量 |
TP3121/SⅠ1、TP3121/TⅠ1: 90.0mm×92.0mm×33.0mm，約158g
TP3121/TⅠ2:126.0mm×90.0mm×33.0mm，約210g |
| 使用環境 |
工作溫度: -10℃～55℃
相對濕度:<95%RH（不凝露) |
| 安裝方式 |
標準35mm 導軌或螺釘安裝 |
| 適配監控器 |
TP3000B消防設備電源狀態監控器 |
| 適配電流互感器 |
TP3200系列 |
四、TP3121電壓電流信號傳感器產品選型
| 規格型號 |
檢測對象 |
檢測電壓（路） |
檢測電流（路） |
| TP3121/SⅠ1 |
單相交流電壓/電流 |
1 |
1 |
| TP3121/TⅠ1 |
三相交流相電壓/電流 |
1 |
3 |
| TP3121/TⅠ2 |
雙路三相交流相電壓/電流 |
2 |
3 |
五、TP3121電壓電流信號傳感器接線示意圖

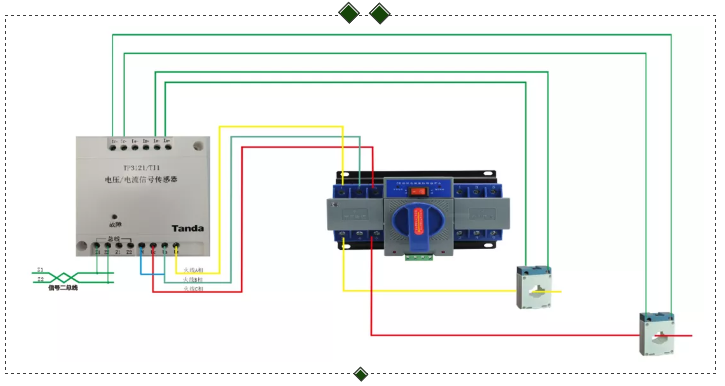

TP3121/TⅠ1電壓電流信號傳感器外接端子接線圖（三相無零）

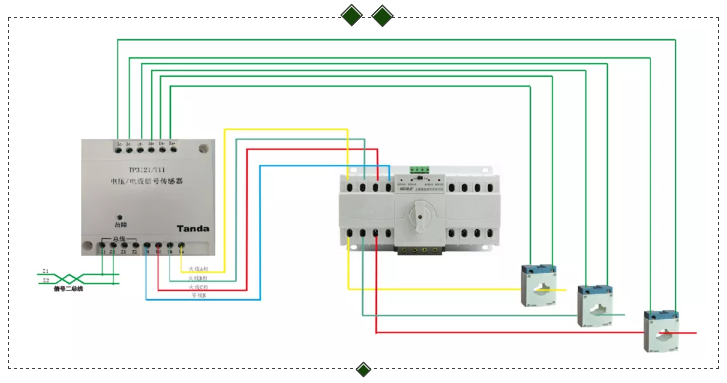

TP3121/TⅠ1電壓電流信號傳感器外接端子接線圖（三相有零）

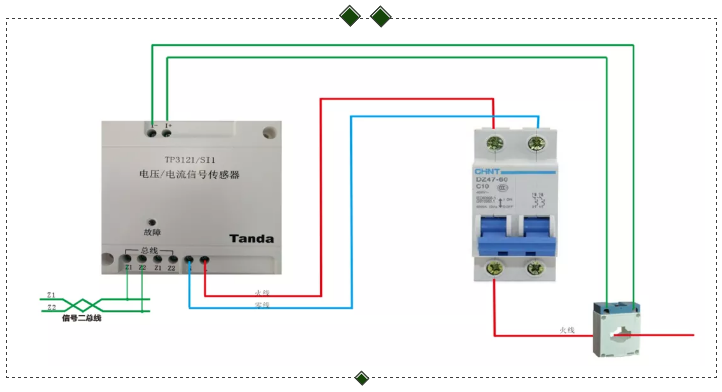

TP3121/SⅠ1電壓電流信號傳感器外接端子接線圖
