一、三相交流電壓/電流信號傳感器面板介紹
顯示面板由4位發光數碼管，9只LED指示燈，4只按鍵組成。

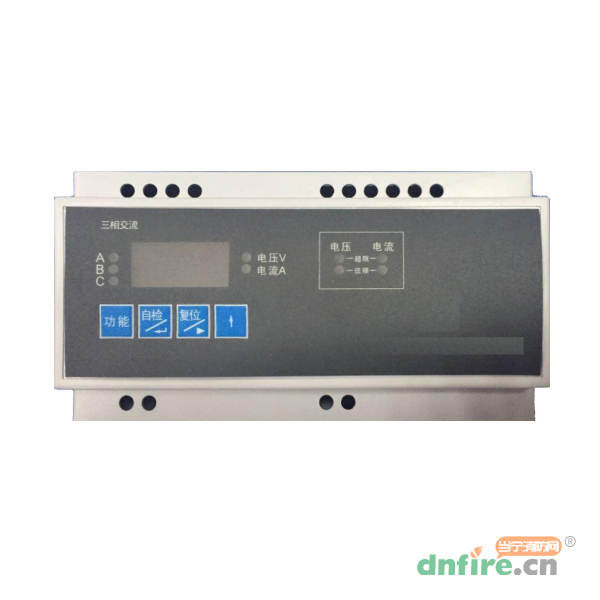

（1）面膜外觀如下（見產品圖片）
（2）發光數碼管介紹
4位數碼管，實時循環顯示當前電壓值。
工作狀態顯示：電壓實時值。
參數顯示：參數設置和查詢。
（3）LED指示燈介紹
LED指示燈9只，組合點亮顯示不同的狀態，具體說明：
A:點亮表示當前顯示A相的電壓或電流。
B:點亮表示當前顯示B相的電壓或電流。
C:點亮表示當前顯示C相的電壓或電流。
電壓V:點亮表示當前數碼管顯示的數據為電壓數據。
電流A:點亮表示當前數碼管顯示的數據為電流數據。
電壓低限:點亮表示當前被監視電壓低于額定監視電壓85%。
電壓超限:點亮表示當前被監視電壓超過額定監視電壓110%。
電流低限:點亮表示當前被監視電流低于設定下限值。
電流超限:點亮表示當前被監視電流高于設定上限值。
（4）按鍵介紹
該部分由功能、復位、消音、自檢鍵組成。
功能鍵：用來進行界面切換；
自檢鍵：用來進行光自檢；
復位鍵：用來復位所有的指示燈、繼電器；
↑鍵：用來進行設置、翻頁等操作。
二、三相交流電壓/電流信號傳感器接線說明
N1：接被測三相電源零線。
C1：接被測三相電源C相。
B1：接被測三相電源B相。
A1：接被測三相電源A相。
IC1、IC2：被測電流互感器連接線，隨機器內置的電流互感器的額定電流為5A，如果被測電流超過5A，需要在被測設備上增加相應變比的電流互感器，次級接入IC1、IC2，并利用設置軟件設置新增的電流互感器的變比。
IB1、IB2：被測電流互感器連接線，隨機器內置的電流互感器的額定電流為5A，如果被測電流超過5A，需要在被測設備上增加相應變比的電流互感器，次級接入IB1、IB2，并利用設置軟件設置新增的電流互感器的變比。
IA1、IA2：被測電流互感器連接線，隨機器內置的電流互感器的額定電流為5A，如果被測電流超過5A，需要在被測設備上增加相應變比的電流互感器，次級接入IA1、IA2，并利用設置軟件設置新增的電流互感器的變比。
+24V、-24V：信號傳感器供電電源DC24V，由監控器提供（兩線型設備取消此接口）485A、485B：信號傳感器RS485通訊線，與監控器連接。（兩線型設備接口為“L+、GND”，與監控器L+、GND連接，考慮正負極，否則會燒損設備）
