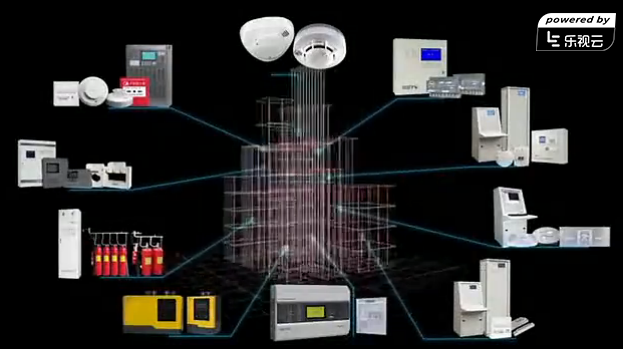

防火門監控系統的調試視頻（上）
防火門監控系統的調試視頻（下）
一、GST-FH-N3200G防火門監控器產品概述

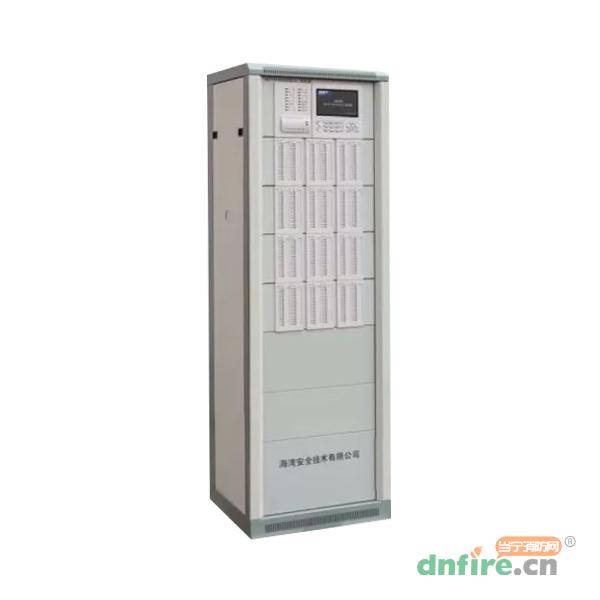

GST-FH-N3200G柜式防火門監控器是海灣公司推出的新一代大點位防火門監控器。
本監控器可通過防火門監控模塊配接防火門電動閉門器、防火門電磁釋放器、防火門電磁門吸和防火門門磁開關等終端設備實現對常開防火門的監控；可配接防火門監視模塊等終端設備實現對常閉防火門的監視。
本監控器具有聯動控制功能，可與火災報警控制器聯網，組成配置靈活的報警聯動一體化控制系統；多臺監控器之間可以組網，組成超大容量的防火門監控系統。
二、GST-FH-N3200G防火門監控器產品特點
1、系統容量大，單臺容量可達16個回路總計3200個控制點；監控器之間可以互相組網，組成大容量防火門監控系統，滿足大型建筑群的應用需求。
2、可靠性高，不同的回路板卡之間電氣隔離，一塊板卡的短路、接地故障不影響其他板卡的正常工作，大大地降低了不同總線間的信號串?dāng)_。
3、配置全面，用戶可按需配置回路板數量，選擇400點、800點、1200點、……、3200點等多種配置；可按需配置手動盤，實現對常開防火門直接、快速地控制。
4、控制方式靈活，可通過手動盤、菜單操作或自動聯動方式控制常開防火門關閉。
三、GST-FH-N3200G防火門監控器技術參數
| 交流電源 |
AC220V±15%，50Hz |
| 備用電源 |
DC24V，2節12V/16Ah密封鉛酸電池串接 |
| 功耗 |
監控功耗=基本功耗30W+單塊回路板監控功耗5W（400個總線設備）*回路板數
最大功耗=基本功耗30W+單塊回路板報警功耗7W（400個總線設備）*回路板數
|
| 系統配置 |
按需最多配置8塊回路板，每塊回路板2個回路，每回路200個編碼點
GST-FH-N3200G按需最多配置4塊96路手動盤
1路CAN通訊，用于與火災報警控制器或其他防火門監控器聯網
1路RS-422通訊，用于連接圖形顯示裝置
2路觸點輸出，常開、常閉可設置，觸點容量為2A/24VDC或1A/125VAC
本機不提供DC24V電源輸出，需另配GST-DY-100A電源箱，為監控模塊和防火門監控設備提供DC24V電源
|
| 液晶屏規格 |
分辨率800×480，7.0英寸彩色LED液晶屏 |
| 外形尺寸 |
550mm×460mm×1715mm |
| 外殼防護等級 |
IP30 |
| 使用環境 |
環境溫度：0℃～+40℃
相對濕度：≤95%，不凝露
|

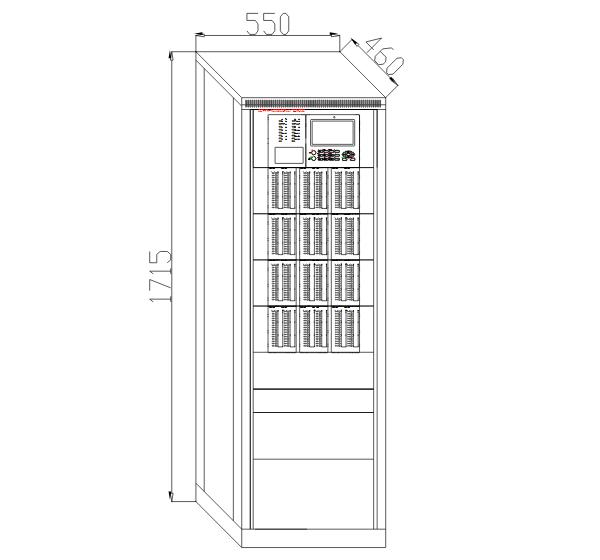

四、GST-FH-N3200G防火門監控器外形尺寸
