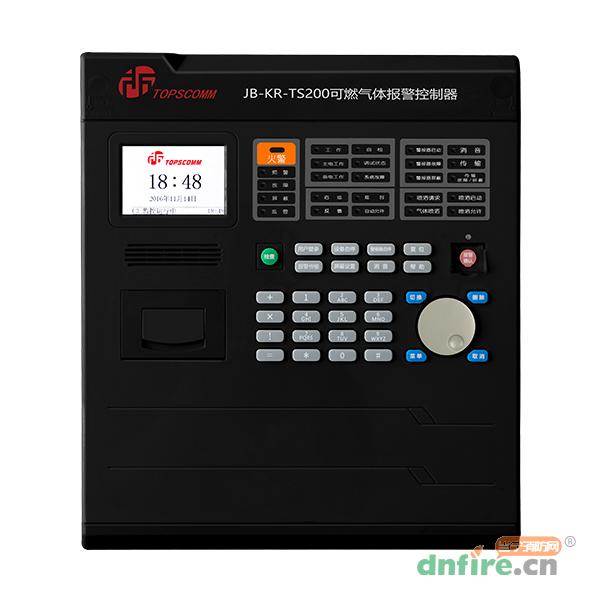

一、JB-KR-TS200可燃氣體報警控制器產品特點
采用自主知識產權的TC-BUS通信協議，實現可供電的大電流無極性二總線通信，具有經濟、布線方便、抗干擾性強、驅動能力強的特點；
信息快速上傳機制，報警時間小于1s；
超寬范圍工作電壓，最高可達AC420V；
采用智能供電管理，具有備電充電管理功能及完善的保護功能；
全功能鍵盤，支持拼音、數字、字符、特殊符號等輸入，操作便捷；
內置浪涌保護器件，減少雷擊浪涌引起的設備損壞；
局域聯網功能，實現對報警信息、聯動信息的組網傳輸和操作；
極強的現場編程能力，支持聯動關系的預編程和現場下載；
可直接通過總線配接可燃氣體探測器、聲光警報器、模塊等。
二、JB-KR-TS200可燃氣體報警控制器技術參數
| 內容 |
技術參數 |
| 型號 |
JB-KR-TS200 |
| 總線電壓 |
DC16V～DC28V |
| 總線電流 |
每回路最大輸出電流1.2A |
| 容量 |
2個回路，每回路最多可配接120個總線設備 |
| 備電電源 |
2節6V/12Ah鉛酸蓄電池 |
| 液晶規格 |
320×480圖形點陣彩色液晶屏 |
| 外形尺寸 |
360.0mm×320.0mm×75.0mm |
使用環境
|
溫度：0℃～+40℃ |
| 相對濕度≤95%，不凝露 |
三、JB-KR-TS200可燃氣體報警控制器安裝接線
采用壁掛式安裝結構，安裝尺寸如圖8-6所示。用4個ST6.3的膨脹螺栓固定在牢固的墻壁上，膨脹螺栓安裝的水平間距為275mm，垂直間距為325mm。

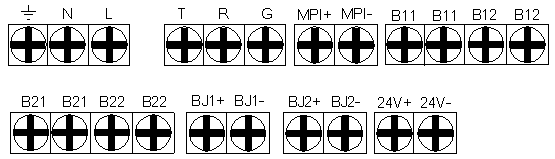

控制器對外接線端子示意圖：
地線、N、L：交流220V電源輸入，其中地線為電源保護地線；
T、R、G：RS232接口，配接CRT或傳輸設備；
MPI+、MPI-：TC-BUS-MPI總線；
B11、B12：TC-BUS-PDC總線回路1；
B21、B22：TC-BUS-PDC總線回路2；
BJ1+、BJ1-、BJ2+、BJ2-：兩路報警信號輸出，有報警信號產生時，持續24V電壓輸出，最大輸出電流150mA；
24V+、24V-：對外24V電源輸出（電流≤300mA）。
四、JB-KR-TS200可燃氣體報警控制器布線要求
布線要符合GB50166-2007的要求；
不同電壓等級、不同類別的線路，不能布在同一管內或者線槽中；
TC-BUS-PDC總線（B11、B12、B21、B22）為無極性二總線，宜選用RVS-2×1.5mm²或2.0mm²阻燃或耐火雙絞線，最長距離不超過1200m；
交流220V電源線（L、N、地線）宜選用耐壓750V以上的三芯絕緣線；
報警信號線1（BJ1+、BJ1-）、報警信號線2（BJ2+、BJ2-）宜選用RVS-2×1.0mm²或1.5mm²阻燃或耐火雙絞線，最長距離不超過500m；
TC-BUS-MPI總線（MPI+、MPI-）宜選用RVS-2×1.5mm²紅黑雙絞線，最長距離不應超過1000m。
五、JB-KR-TS200可燃氣體報警控制器使用注意事項
隔離器配接編碼設備不應超過32點；
系統調試過程中，現場設備的防塵罩禁止過早摘除，避免因裝修而導致設備誤報警。
