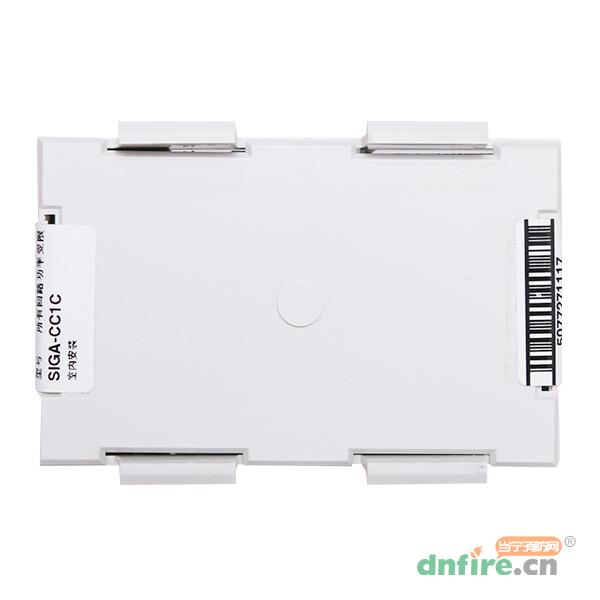

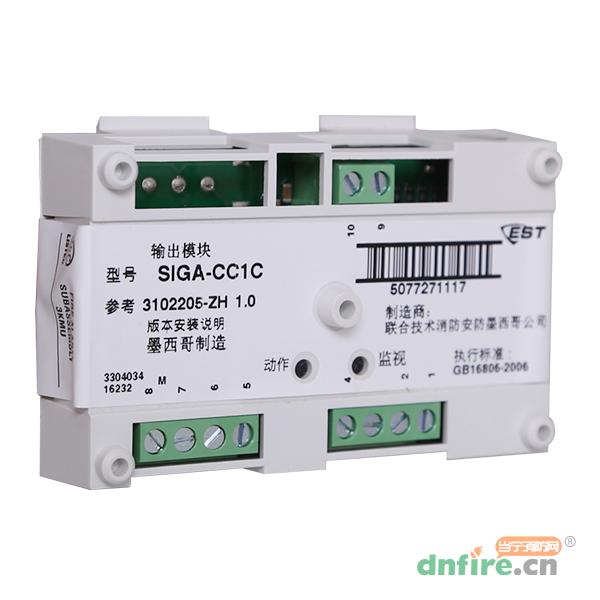

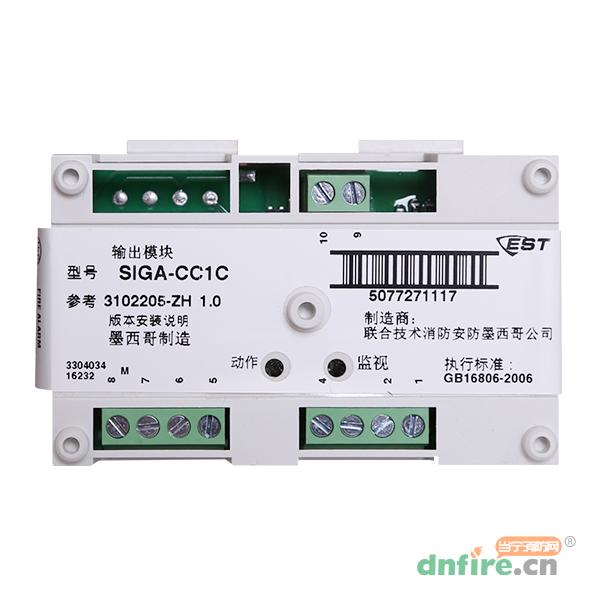

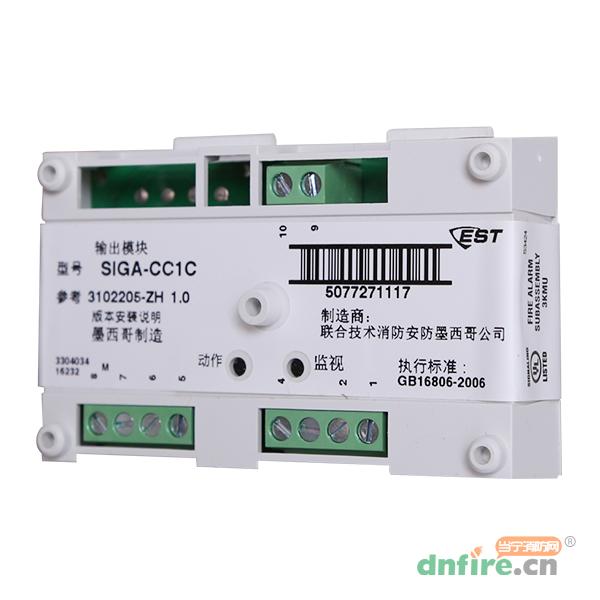

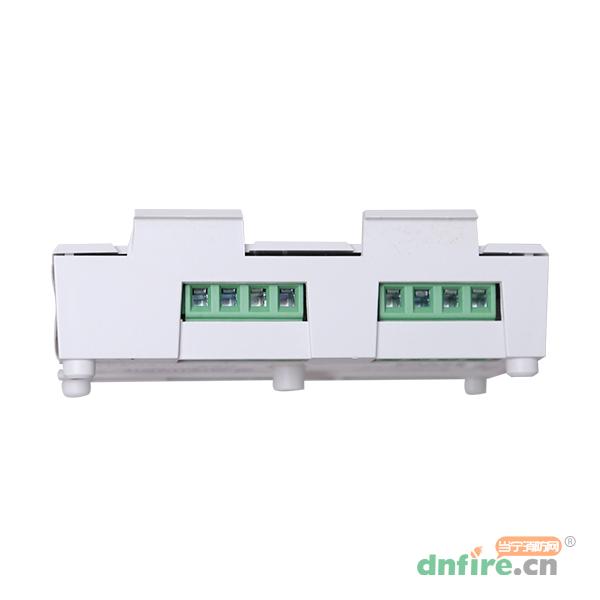

一、SIGA-CC1C輸出信號模塊概述
1. SIGA-CC1C輸出信號模塊為可尋址模塊，用于連接以下電路：
聲光警報器電路（同步或非同步）
揚聲器電路
雙向電話通信電路（三態或四態）
2. SIGA-CC1C輸出信號模塊在回路控制器發出命令時，將把被監控的B類信號或電話電路鏈接到相應的轉接卡輸入。將接卡輸入可以是24VDC，用以操作帶極性的聲光信號警報器，也可以是25或70VRMS，用以以操作音頻疏散揚聲器或消防電話。
3. SIGA-CC1C輸出信號模塊不提供信號同步。為滿足UL864中對警笛和警示燈的信號同步要求，必須安裝Genesis信號主控模塊。
4. SIGA-CC1C輸出信號模塊需要一個信號線電路（SLC）地址。地址采用電子方式分配，不存在地址開關。
二、SIGA-CC1C輸出信號模塊LED指示燈狀態指示說明
正常：綠色LED閃爍
報警/活動：紅色LED閃爍
三、SIGA-CC1C輸出信號模塊特性碼配置說明
特性碼 5：信號——被監控輸出（B類）。將SIGA-CC1C模塊配置成聲光警報器或單通道音頻電路的轉接卡選擇器。此時將監控輸出電路的接線開路或短路。如存在短路，則模塊不會激活，以防止連接卡短路。模塊將在短路消除后激活。
特性碼 6：電話——三態（B類）。將模塊配置成三態消防電話的信號選擇器。將電話聽筒插入插孔或摘機后，模塊生成自有的鈴聲信號，此時無需配置單獨的鈴聲轉接卡。模塊將該信號發送至控制盤以指示存在摘機狀況，并等待系統接線員應答呼叫。系統接線員應答后，鈴聲信號被禁用。
特性碼 26：電話——四態（B類）。將模塊配置成四態消防電話的選擇器，操作與特性碼6的唯一不同之處是模塊能夠區分電話的摘機和電路短路。電路短路會導致故障狀況。
四、SIGA-CC1C輸出信號模塊規格參數
| 型號名稱 |
SIGA-CC1C輸出信號模塊 |
| 工作電壓范圍 |
15.20~19.95VDC |
電流
|
待機310μA |
| 激活135μA |
| 接地故障阻抗 |
10KΩ |
額定輸出
|
24VDC:2A |
| 25VRMS音頻 50W |
| 70VRMS音頻 35W |
| 線尾電阻值 47KΩ |
| 電路電容 最大0.1μF |
|
電路名稱
|
信號線電路 A類（6型）或B類（4型） |
| 電話轉移卡電路 B類（4型） |
| 警報線電路 B類（Y型） |
| 導線規格 |
1.0~4.0mm² |
| 工作環境 |
溫度 0~49℃ |
| 相對濕度 0~93%，無凝結 |
| 存儲溫度范圍 |
-20~60℃ |
