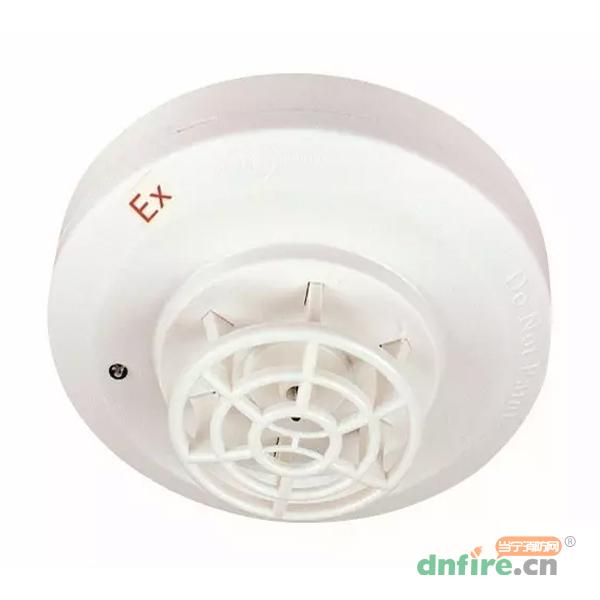

一、JTW-ZOM-GSTN9812(Ex)點型感溫火災探測器產品概述
JTW-ZOM-GSTN9812(Ex)點型感溫火災探測器適用于石油、化工等行業具有防爆要求的1區及2區使用。與GST-LD-N8401(Ex)總線隔離式安全柵配合使用，可接入海灣公司生產的各類火災報警控制器，完成探測器的信號處理。
JTW-ZOM-GSTN9812(Ex)探測器防爆類型為本質安全型，產品符合GB3836.1-2010《爆炸性環境第1部分：設備通用要求》和GB3836.4-2010《爆炸性環境第4部分：由本質安全型“i”保護的設備》的有關規定。
二、JTW-ZOM-GSTN9812(Ex)點型感溫火災探測器產品特點
JTW-ZOM-GSTN9812(Ex)探測器采用無極性二總線信號，地址碼可由編碼器實現寫入，工程調試方便。本探測器結構新穎、外形美觀、性能穩定可靠，特別適用于發生火災時有劇烈溫升的場所，與感煙探測器配合使用更能可靠探測火災，減少損失，且具有良好的抗化學腐蝕性。
三、JTW-ZOM-GSTN9812(Ex)點型感溫火災探測器技術參數
| 型號 |
JTW-ZOM-GSTN9812(Ex) |
| 工作電壓 |
信號總線電壓：總線24V
允許范圍：16V～28V |
| 工作電流 |
監視電流≤0.3mA
報警電流≤1.0mA |
| 指示燈 |
紅色，巡檢時閃爍，報警時常亮 |
| 防爆標志 |
Ex ib IIC T6 Gb |
| 防爆合格證號 |
CE16.2222 |
| 安全柵參數 |
U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W |
| 設備最大輸入?yún)?shù) |
Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W |
| 保護面積 |
當空間高度為6米～12米時，一個探測器的保護面積，對一般保護場所而言為80平方米。
空間高度為6米以下時，保護面積為60平方米。
具體參數應以《火災自動報警系統設計規范》（GB 50116）為準 。 |
| 線制 |
信號二總線無極性 |
| 編碼方式 |
電子編碼（編碼范圍為1～242） |
| 使用環境 |
溫度：-10℃～+55℃
相對濕度≤95%，不凝露 |
| 外形尺寸 |
直徑：103mm 高；58mm（帶底座） |
| 殼體材料和顏色 |
防爆ABS，瓷白 |
| 重量 |
約157g |
| 安裝孔距 |
45mm～75mm |
四、JTW-ZOM-GSTN9812(Ex)探測器結構特征與工作原理

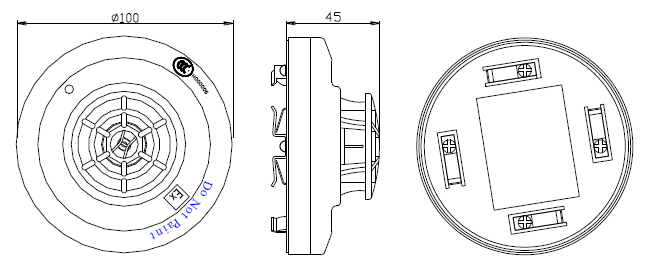

1.探測器外形示意圖如下圖所示。
探測器外形示意圖
2.工作原理
探測器采用熱敏電阻作為傳感器，利用熱敏電阻對環境溫度敏感的特性來獲取環境溫度信息。內部電路將該信息轉換為電壓信號后傳送到單片機。單片機通過內置的智能算法對信號進行分析處理，同時判斷當前是否處于火警或故障狀態，并向控制器發送當前的狀態信息。
五、JTW-ZOM-GSTN9812(Ex)探測器安裝與接線
警告：安裝及布線應嚴格按照防爆產品相關安裝規范執行。

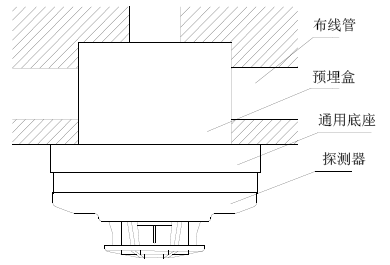

1.探測器安裝方式如下圖所示。
探測器安裝示意圖
2.接線方式
探測器的防爆底座示意圖如圖所示。底座上有4個導體片，1，3導片上帶接線端子，底座上不設定位卡，便于調整探測器報警確認燈的方向。布線管內的探測器總線分別接在1，3接線端子上（不分極性），另一對導體片用來輔助固定探測器。
待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。
探測器底座示意圖
3.布線要求
底座接線電纜均選用截面積不小于1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。
注：為避免接線混亂，應采用不同顏色的線進行區別。
