ASD-TC5801吸氣式感煙火災探測器是我公司充分調研消防市場需求，總結多年消防工程經驗，設計開發的新一代報警探測器。
本探測器采用壁掛式結構、模塊化設計，具有功能強、可靠性高、配置靈活的特點。系統采用彩色漢字液晶顯示，可儲存、查看系統所有報警、故障及各類操作的漢字信息，是消防工程的最佳選擇。具有語音提示功能，當有火警或故障發生時，揚聲器發出對應的語音。
1.功能強、可靠性高
本探測器采用先進的雙光源技術和微處理器控制技術，結合高端煙霧采樣探測報警裝置，實現高靈敏度報警。
本探測器用于火災初期（過熱、陰燃、或低熱輻射與氣溶膠生成階段）的早期探測報警，報警時間比傳統的火災探測提前好幾個小時，從而盡可能的減少火災損失。
2.彩色漢字菜單式顯示界面
本探測器采用全漢字菜單式顯示界面，顯示清晰直觀，使用簡便，通過簡單的操作就可實現系統提供的多種功能。
3.靈活的模塊化結構和多種功能配置選擇
本控制器由各類功能模塊組成，功能模塊采用拔插式結構，配置靈活方便，安裝簡便，系統調試維護或者后期擴容非常輕松。
4.應用場所
業務不能中斷的場所：通信設施、金融數據中心、電力設施、廣電設施、公共交通、指揮中心
高大空間：中庭、室內場館、劇場、會議中心、物流庫、高架庫、倉庫、廠房
高空氣流量的場所：如電信機房、無塵室等
大面積的空闊場所：如倉庫、廠房、展覽大廳等
需要進行隱蔽探測的場所：如文化/遺產建筑等
環境條件惡劣的場所：煙草、化工行業、冷藏庫、造紙廠、危險區域
需要進行火災早期探測的關鍵部門：銀行數據中心、電力部門的變配電室、機場的控制塔等
防爆、強電磁和強輻射場所：軍火庫、油庫、化工設施、加速器、微波室、電視發射塔等。
二、ASD-TC5801吸氣式感煙火災探測器結構
探測器典型配置及結構
探測器采用壁掛式結構安裝，標準配置包括探測器、電源箱及空氣采樣管等。

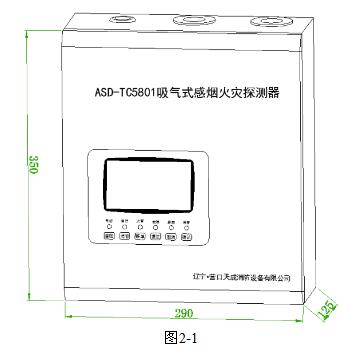

ASD-TC5801吸氣式感煙火災探測器外形尺寸如下圖2-1：
探測器面板說明

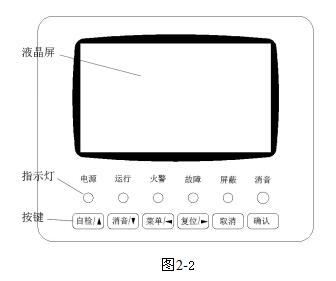

顯示操作區面板主要由液晶屏、指示燈及按鍵組成。探測器的面板如下圖2-2所示：
指示燈說明
電源：綠色，當探測器電源接通時，此燈常亮。
運行：綠色，當系統運行時，此燈閃亮。
火警：紅色，當探測器檢測到有火警發生時，此燈常亮。
故障：黃色，當探測器本身出現故障，或檢測到空氣采樣管有故障時，此燈常亮。
屏蔽：黃色，當探測器發生故障時，可將它屏蔽掉，待修理或更換后，再利用解除屏蔽功能將設備恢復。屏蔽功能設置為允許時，此燈常亮。
消音：綠色。當探測器發出警報聲或故障聲時，按“消音”鍵消音，指示燈常亮，揚聲器終止發聲。有新的警報或故障發生時，消音指示燈熄滅，再次發出警報聲或故障聲。
按鍵說明
自檢：在待機界面時按下，可進行面板所有指示燈、液晶屏自檢；在菜單界面時按下，表示數字增加。
消音：在待機界面時按下，可關閉報警聲或故障聲；在菜單界面時按下，表示數字減小。
菜單：在待機界面時按下，進入菜單設置界面；在菜單界面時按下，表示光標左移。
復位：在待機界面時按下，探測器復位；在菜單界面時按下，表示光標右移。
取消：返回上一界面。
確認：保存或進入光標所在界面。
探測器對外接線端子說明
-24V+、E：DC24V接線端子及接地端子。
火警1：繼電器輸出，可設置為常閉觸點或常開觸點。
火警2：繼電器輸出，可設置為常閉觸點或常開觸點。
火警3：繼電器輸出，可設置為常閉觸點或常開觸點。
火警4：繼電器輸出，可設置為常閉觸點或常開觸點。
氣流故障：繼電器輸出，可設置為常閉觸點或常開觸點。
電源故障：繼電器輸出，可設置為常閉觸點或常開觸點。
煙室污染：繼電器輸出，可設置為常閉觸點或常開觸點。
故障：繼電器輸出，可設置為常閉觸點或常開觸點。
C+、C-：探測器組網CAN總線，有極性。
A1、B1：RS485接線端子，A1為485的A端，B1為485的B端（可選擇）。
A2、B2：RS485接線端子，連接電源箱。A2為485的A端，B2為485的B端。
L1、L2：無極性回路信號總線端子。
三、ASD-TC5801吸氣式感煙火災探測器技術參數
| 工作電壓 |
總線電壓：24V，允許范圍16V～28V
電源：DC24V，允許范圍DC20V～DC28V
|
| 工作電流 |
總線：監視電流≤0.6mA，報警電流≤0.6mA |
| 繼電器輸出 |
1A/24VDC；1A/120VAC |
| 執行標準 |
GB15631-2008 |
| 聯網方式 |
回路通訊，RS-485，CAN總線 |
| 信息存儲量 |
火警記錄999條，運行、故障記錄999條 |
| 單管最大采樣長度 |
100米 |
| 采樣回路數目 |
2個 |
| 工作溫度范圍 |
-10℃～55℃ |
| 工作濕度范圍 |
相對濕度10%～95%，不凝露 |
| 外形尺寸 |
290mm×125mm×350mm(長×寬×高，寬度為不含進出氣管的尺寸) |
| 外殼材質 |
金屬 |
| IP防護等級 |
IP30 |
