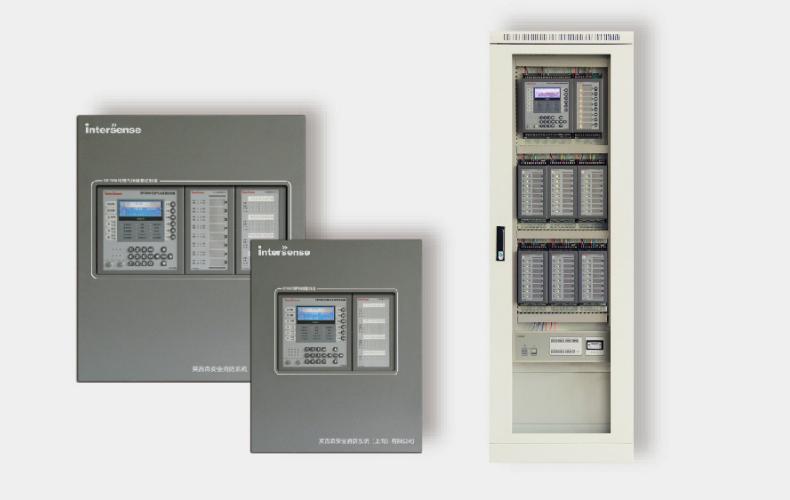

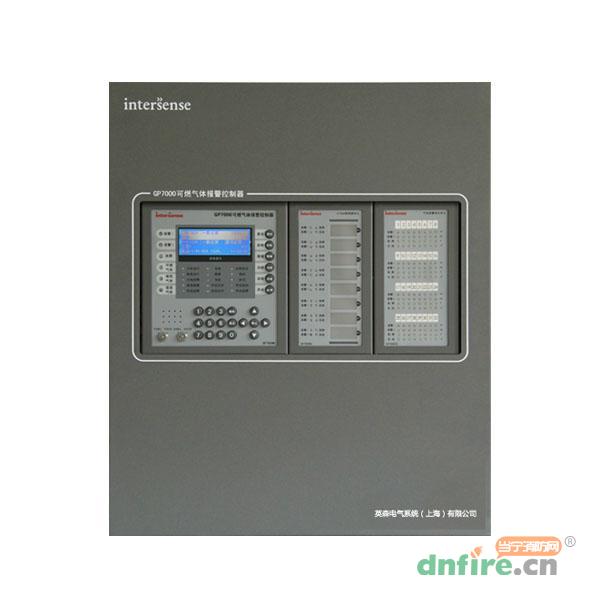

一.GP7000系列氣體報警控制器概述
該產品為引進PLC技術生產的更新?lián)Q代產品，為模塊化氣體探測控制系統，由多種不同功能的單元模塊構成，有GP7MU集控總線單元、GP7DU八路4-20mA探測單元、GP7ZU狀態顯示單元和GP7CU控制單元。GP7000系統的簡單化設計和配置方式，保證設計院、最終用戶及工程服務商方便的進行系統設計、配置及調試運行。該系統完全符合國家消防標準要求，同時取得了消防產品型式認可證書。GP7000氣體報警控制器是一個以微處理器為基礎的可擴展的多通道4-20mA+總線型一體化網絡控制系統,通道數和輸出可進行擴展。它監測信息全面，中文顯示直觀明了，模塊化設計，能夠單獨運行，也可組網運行，可根據用戶實際需要進行配置，完全能夠滿足用戶所有的系統配置需求；外觀結構可以是壁掛式，也可安裝在防爆箱內。GP7000采用工業的單元模塊化單元設計，既有工業標準的4-20mA模擬量輸入、又有總線輸入，中文/英文顯示,操作快速便捷、易于維護、有助于節省整體的安裝及維護成本。GP7000氣體探測報警系統滿足與上一級DCS系統、第三方SCADA系統通訊的不同通訊接口要求。為實現外部通訊鏈接，GP7000系統提供支持ModbusRTU協議的標準RS-485串行通訊接口。
二.GP7000系列氣體報警控制器功能特點
每個單元獨立工作，液晶中文顯示，極高的探測可靠性
金屬外殼模塊化設計，配置靈活，可組成300路的混合氣體探測系統
模塊可分布式設計，模塊內部采用CAN總線連接
可以與多種可燃氣體/毒性氣體/氧氣探測器、火焰探測器任意配置使用
內置32位計算機，帶自檢功能，每路有帶時間的歷史記錄儲存
有2個總線回路，可配接254個總線氣體探測器
有分線4-20mA探測單元，可以配接256路分線4-20mA探測器
有報警及顯示功能，有密碼保護，并可聯網使用
每個探測控制單元都有二級濃度報警，報警濃度可設定
可軟件控制輸出繼電器的控制邏輯，可組合報警輸出
顯示為中文，也可選英文，有聲光顯示，可顯示氣體種類及濃度
測量單位可選：%LEL、%V/V、ppm、mg/m3
有總報警及總故障繼電器輸出、串行通訊輸出
有電源管理及充電功能，可配接備用電池，交流故障時自動切換
根據用戶需要，可制定通訊協議進行數字通訊
三.GP7000系列氣體報警控制器構成系統各單元
GP7MU集控總線單元
帶有集中控制管理功能的總線單元，最多可以通過內部CAN網絡管理254個總線氣體探測器，有總的報警指示，總故障指示，同時也有相對應的總報警繼電器輸出和總故障繼電器輸出；還有提供支持ModbusRTU協議的標準RS-485串行通訊接口。中文液晶顯示，直觀方便。
GP7DU8路電流探測單元
連接在內部的CAN總線上，可以配接八路4-20mA探測器的輸入，通過CAN總線把8路氣體探測器的信息送到集控單元，每路都有四個狀態指示燈。最多可配接32個GP7DU單元。
GP7ZU狀態顯示單元
連接在內部CAN總線上，可以顯示32路氣體探測器的狀態，每路有低警、高警、故障和在線指示，可根據總線探測器的容量，選配狀態顯示單元。
GP7CU控制單元
可以選配接在系統內部CAN上面，可以組網進行編程的輸出控制單元，每個單元內有8組可編程的繼電器輸出，每組輸出還有手動啟動/停止鍵，方便對風機或閥門等進行控制，在系統有一些控制要求時選用，控制輸出可編程，方便進行邏輯控制。
四.GP7000系列氣體報警控制器技術參數
| 型號 |
GP7000氣體報警控制器 |
控制器功能
|
配接探測器容量 |
單臺壁掛可配接254路總線探測器和256路分線4~20mA探測器 |
| 信息顯示 |
每通道192×64點陣液晶中文顯示 （報警信息、濃度信息、故障信息）， |
| 每通道還有四個指示燈（低警、高警、故障、在線）， |
| 每路獨立報警指示，有聲光報警及消音功能，獨立的自檢功能。 |
| 聲音警報 |
壓電陶瓷揚聲器，兩種聲響（報警、故障），大于90dB |
| 歷史記錄 |
內置存儲器，可以記錄1000 條報警、故障或操作記錄 |
| 報警級別 |
低警、高警，報警值可分別設定 |
| 測量單位可選 |
"%LEL","ppm","kppm","ppb","V/V%","umol/mol" |
| 顯示分辨率 |
量程≥100時為1，10≤量程≤100時為0.1，量程≤10時為0.01 |
| 精確度/重復度 |
1%F.S 誤差：≤2%FS |
電氣特性
|
主電源 |
AC220V ±20% 50HZ |
| 備用電源 |
DC24V 免維護鉛酸電池，電池容量根據配接探測器數量確定 |
| 功耗 |
單臺壁掛式的最大容量為254路，最大功耗小于500W，路數的不同，功耗會不同 |
| 總線聯動輸出 |
可配接32個輸入輸出模塊，模塊繼電器觸點：3A@30VDC |
| 總輸出控制 |
有一路總火警和總故障繼電器輸出（觸點容量30V/1A） |
| ISBUS總線輸入 |
總線探測器接入方式：2個總線+2個24V電源線， |
| 采用曼切斯特電流地址識別信號：單元內有二路總線回路，最多配接256路總線氣體探測器 |
4-20mA輸入
|
每個GP7DU單元都有8路4-20mA輸入，用于連接氣體探測器； 4-20mA信號格式如下： |
| 0-2mA ：無電源或電路故障 |
| 2-2.5mA ：傳感器故障 |
| 3mA ：標定狀態 |
| 4-20mA ：量程內濃度輸出 |
| ＞22mA ：超出量程 |
結構特性
|
通訊接口 |
RS-485接口（MODBUS）；CAN總線，用于聯網 |
| 選配打印機 |
可以選配微型熱敏打印機，打印報警及故障狀態 |
| 殼體材料 |
鋼板，表面烤漆 |
| 安裝方式 |
壁掛式、立柜式 |
| 尺寸 |
壁掛P7-A：480W×600H×95D；壁掛P7-B：550W×650H×95D；機柜：585W×1780H×500D |
| 使用環境 |
工作溫度 |
-10°C～50°C |
| 貯存溫度 |
-20°C～70°C |
| 濕度范圍 |
0～95%RH（無凝露） |
| 認證 |
符合標準 |
GB16808-2008 |
