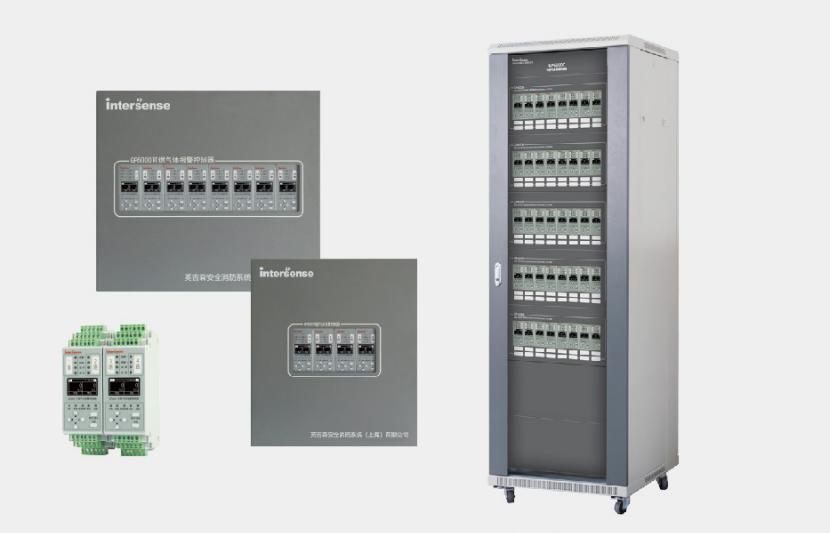

一.GP6000氣體報警控制器概述
該產品為引進PLC技術生產的更新?lián)Q代產品，為模塊化氣體探測控制系統，由多種不同功能的單元模塊構成，有GP6DU1有集控功能的二路4-20mA通道模塊、GP6DU2二路4-20mA通道模塊、GP6CU控制模塊。GP6000系統的簡單化設計和配置方式，保證設計院、最終用戶及工程服務商方便的進行系統設計、配置及調試運行。該系統完全符合國家消防標準要求，同時取得了消防產品型式認可證書。GP6000系統全方位支持多種探測器，包括可燃?xì)怏w探測器、有毒氣體探測器、火焰探測器、溫度探測器及一些狀態開關。無論是三線4-20mA儀表還是二線4-20mA儀表、支持HART協議儀表等都可接入GP6000系統。GP6000氣體探測報警系統滿足與上一級DCS系統、第三方SCADA系統通訊的不同通訊接口要求。為實現外部通訊鏈接，GP6000系統提供支持ModbusRTU協議的標準RS-485串行通訊接口。
二.GP6000氣體報警控制器功能特點
每個單元獨立工作，OLED中文顯示，極高的探測可靠性
模塊化設計，導軌安裝，配置靈活，可組成2路-2萬路的不同容量系統
模塊可分布式設計，模塊內部采用CAN總線連接
可以與多種可燃?xì)怏w/毒性氣體/氧氣探測器、火焰探測器任意配置使用
內置32位計算機，帶自檢功能，每路有帶時間的歷史記錄儲存
每個通道獨立顯示、控制，有密碼保護，并可聯網使用
每個探測控制單元都有二級濃度報警繼電器輸出
可軟件控制輸出繼電器的控制邏輯，可組合報警輸出
顯示為中文，也可選英文，有聲光顯示，可顯示氣體種類及濃度
測量單位可選：%LEL、%V/V、ppm、mg/m3
有總報警及總故障繼電器輸出、串行通訊輸出
有電源管理及充電功能，可配接備用電池，交流故障時自動切換
根據用戶需要，可制定通訊協議進行數字通訊
三.GP6000氣體報警控制器構成系統的各單元
GP6DU1有集控功能的二路4-20mA探測單元
帶有集中控制管理功能的二路探測單元，最多可以通過內部CAN網絡管理64個GP6DU2二路探測模塊，組成單機或單柜的氣體報警系統。每個單元有總的報警指示，總故障指示，同時也有相對應的總報警繼電器輸出和總故障繼電器輸出。該單元在具有集控管理功能的同時，還可以配接二路4-20mA探測器的輸入，并有二路4-20mA電流輸出，方便把電流信號送到其它需要的設備。每路探測器的輸入還有二組報警繼電器輸出，用于控制，支持可編程輸出。每個單元還有提供支持ModbusRTU協議的標準RS-485串行通訊接口。
GP6DU2二路4-20mA探測單元
不帶集控功能，可以配接二路4-20mA探測器的輸入，并有二路4-20mA電流輸出，方便把電流信號送到其它需要的設備。每路探測器的輸入還有二組報警繼電器輸出，用于控制，支持可編程控制輸出。每個單元還有提供支持ModbusRTU協議的標準RS-485串行通訊接口。
GP6CU有7路繼電器輸出的控制單元
可以選配接在系統內部CAN上面，可以組網進行編程的輸出控制單元，每個單元內有7組可編程的繼電器輸出，每組輸出還有手動啟動/停止鍵，方便對風機或閥門等進行控制，在系統有一些控制要求時選用，控制輸出可編程，方便進行邏輯控制。每個系統可以最多配接16個控制單元，完成112路帶手動控制功能的可編程控制。
GP6NU網絡單元，有多個通訊輸出接口
可以選配接在系統內部的CAN上面，用于主控單元的冗余要求或有多種通訊要求時選用，單元可以顯示和存儲系統中的所有運行數據，并有一些時間趨勢的記錄，每個單元有用于外部擴展CAN、RS-232、RS-485等多種接口，也可選配無線GPRS模塊。
四.GP6000氣體報警控制器技術參數
| 型號 |
GP6000A、GP6000
壁掛式氣體報警控制器
|

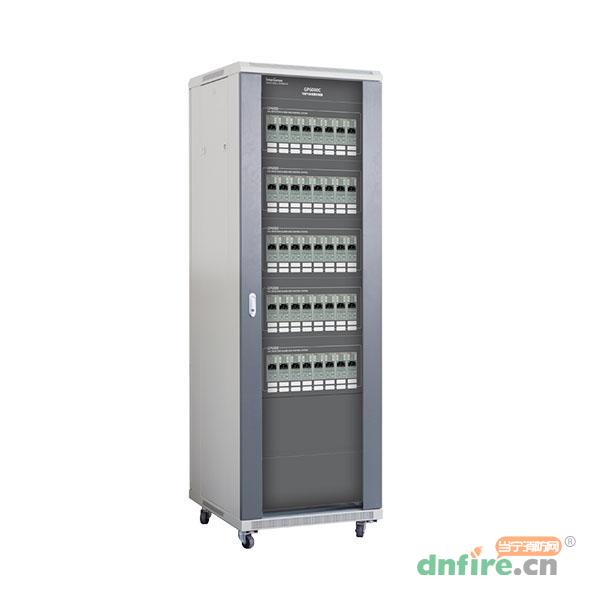

GP6000C
柜式氣體報警控制器
|
| 探測性能 |
配接探測器容量 |
單臺壁掛可配接2-16路
分線4~20mA探測器
|
單機柜配接80路分線4~20mA探測器 |
|
多臺壁掛組網可配接1024路
分線4~20mA探測器
|
多個機柜組網可配接20480路
分線4~20mA探測器
|
| 信息顯示 |
每通道128×64點陣OLED中文顯示 （報警信息、濃度信息、故障信息）
每通道還有四個指示燈（低警、高警、故障、在線），
每路獨立報警指示,獨立聲光，獨立記錄及消音，獨立的自檢功能
|
| 聲音警報 |
壓電陶瓷揚聲器，兩種聲響（報警、故障），大于90dB |
| 歷史記錄 |
每路內置存儲器，可以記錄1000 條報警、故障或操作記錄 |
| 報警級別 |
低警、高警，報警值可分別設定 |
| 測量單位可選 |
"%LEL","ppm","kppm","ppb","V/V%","umol/mol"； |
| 顯示分辨率 |
量程≥100時為1，10≤量程≤100時為0.1，量程≤10時為0.01 |
| 精確度/重復度 |
1%F.S， 誤差：≤2%FS |
| 電氣特性 |
主電源 |
AC220V ±20% 50HZ |
| 備用電源 |
DC24V 免維護鉛酸電池，電池容量根據配接探測器數量確定 |
| 功耗 |
單臺壁掛機箱的最大容量為16路
|
單臺立式19英寸機柜最大容量為80路 |
|
小于90W，
路數的不同，功耗會不同
|
小于350W，
路數的不同，功耗會不同
|
| 4-20mA輸入 |
每個GP6DU單元都有2路4-20mA輸入，用于連接氣體探測器；同時
還有2路4-20mA輸出，用于連接上級DCS設備。4-20mA信號格式如下
|
| 0-2mA ：無電源或電路故障 |
| 2-2.5mA ：傳感器故障 |
| 3mA ：標定狀態 |
| 4-20mA ：量程內濃度輸出 |
| ＞22mA ：超出量程 |
| 每路輸出控制 |
二個報警繼電器輸出（觸點容量30V/1A）（觸點容量可擴展為AC220V/3A） |
| 總輸出控制 |
有一路總火警和總故障繼電器輸出（觸點容量30V/1A） |
| 結構特性 |
通訊接口 |
RS-485接口（MODBUS），CAN總線，用于聯網 |
| 選配打印機 |
可以選配微型熱敏打印機，打印報警及故障狀態 |
| 殼體材料 |
鋼板，表面烤漆 |
鋼板，表面烤漆 |
| 安裝方式 |
壁掛式 |
機柜式或琴臺式 |
| 尺寸 |
壁掛GP6000A：150W×215H×83D |
19英寸機柜 |
| |
壁掛GP6000：230W×320H×87D |
600W×1800H×600D |
| 使用環境 |
工作溫度 |
-10°C～50°C |
| 貯存溫度 |
-20°C～70°C |
| 濕度范圍 |
0～95%RH（無凝露） |
| 認證 |
符合標準 |
GB16808-2008 |
