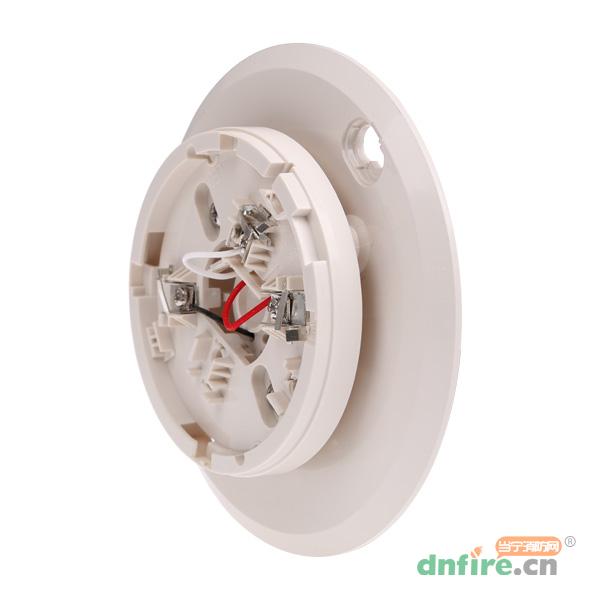

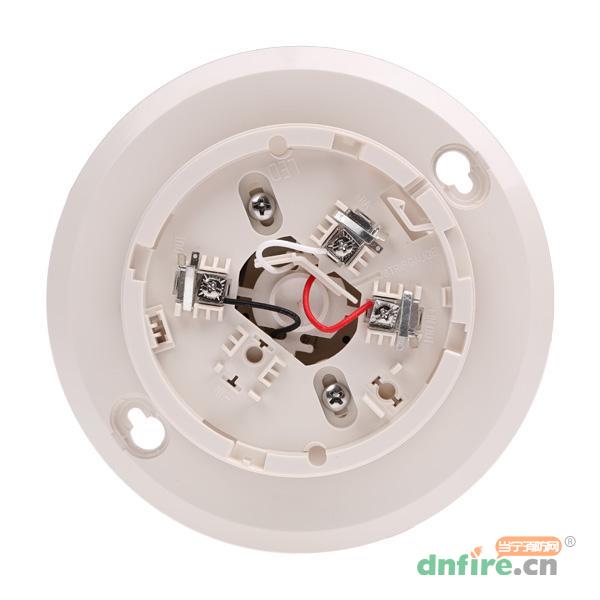

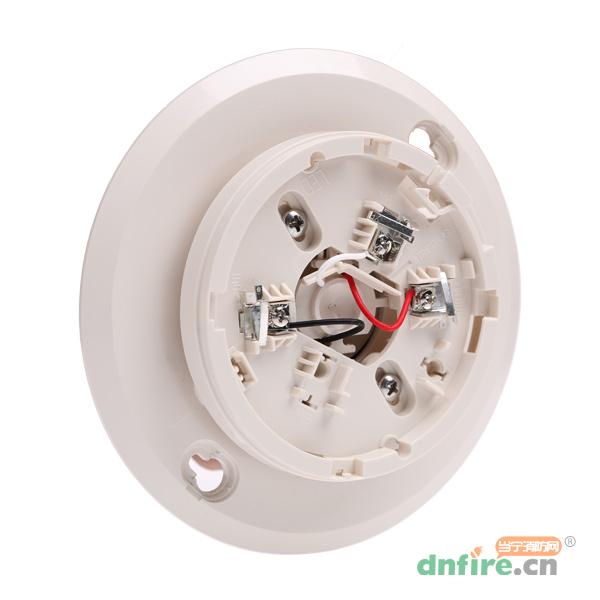

DZ-B901BH音響底座適用于西安盛賽爾電子有限公司的900系列智能探測器。
DZ-B901BH音響底座使用在智能報警系統中，每個網路允許容納的最大數量可參閱控制器面板的使用說明。DZ-B901BH底座需要外接24VDC電源且可以反極性接線，為了防止線路干擾，外部電源回路（端子l和2）和通訊線回路（端子3和4）之間是隔離的。
當探測器上的LED鎖定恒亮約0.5秒后，與此相連接的底座上的音響器開始發出聲音。獨立的音響底座，當外接電源極性反接時，其上的音響器開始發聲。
注意：如果本音響底座不作為聲音警告系統而被使用，則外部供電的24VDC電源可被當作主供電的一個器件且必須符合主供電系統的要求。
二、DZ-B901BH音響底座技術條件
直徑：152mm(6.0英寸)
高度：58mm(2.3英寸)
重量：175g（0.39英鎊）
工作溫度范圍：-10℃~55℃
工作濕度范圍：10%～95%RH
電氣參數
外部電源電壓：17VDC～32VDC
靜態電流：最大1.0mA
報警電流：最大15mA
最大紋波電壓：10%所供電壓
通訊回路參數
探測器遠程輸出至喇叭發聲拉電流：最大1.5mA@24VDC
音響輸出：≥85dBA@24VDC(消音室所測)

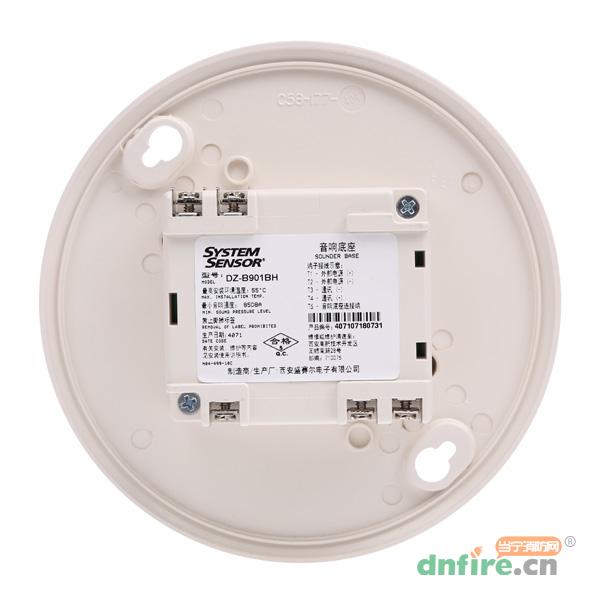

三、端子描述
| 端子 |
描述 |
| 1 |
外部電源正(+) |
| 2 |
外部電源負(-) |
| 3 |
通訊輸入和輸出負(-) |
| 4 |
通訊輸入和輸出正(+) |
| 5 |
連接音響底座 |
其中端子3和4為通訊回路線之間的連接端子。
四、DZ-B901BH音響底座安裝

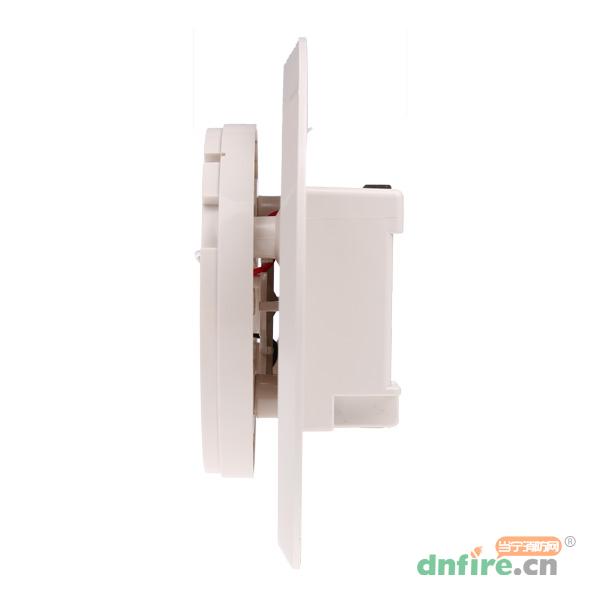

將DZ-B901BH音響底座裝于預埋盒上，并用預埋盒上的螺釘上緊固定。（見圖2）。
音響底座深28mm，必須裝入至少38mm到至54mm深，102mm見方的預埋盒里。
備注：允許預埋盒外沿至所裝墻面或天花板瓷磚最大空間距離為3mm。

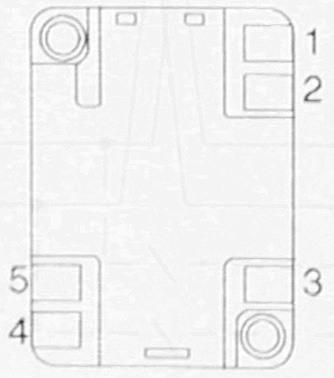

圖1、端子平面圖：

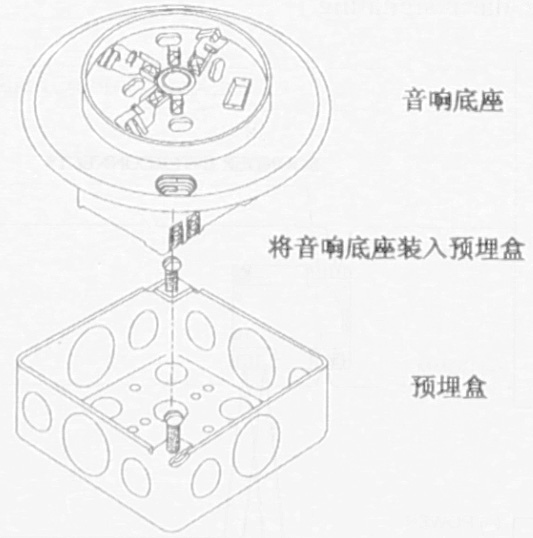

圖2、底座與預埋盒安裝示意圖
五、DZ-B901BH音響底座接線安裝指導
所有的接線必須符合國家及地方有關標準和規范進行。應使用適當?shù)膶?dǎo)線。連接探測器和控制器以及輔助設備之間的導線應有顏色標識，以防接錯線。不正確的接線會導致在發生火災耐系統不能正常反應。
對信號線（連接探測器和模塊之間的聯線），推薦導線截面積不小于l8號（1.0平方毫米截面積）。底座可容納最大線號為12號（2.5平方毫米截面積）。為使系統工作在最佳狀態，電源(+)和（一）回路線應使用雙絞線或屏蔽電纜線設于獨立接地的導管中以防止外界的電子干擾。

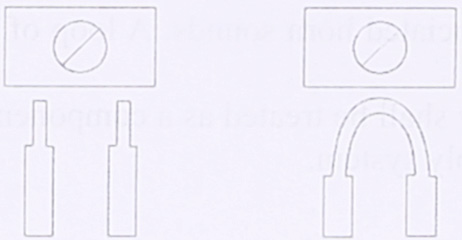

接線時剝?nèi)ゾ€端9.5mm（3/8英寸長）絕緣層，將裸露線頭插入端子壓線板下，擰緊螺釘端子。勿將線環繞在壓線板下(見圖3)。
圖3
在安裝探測器之前應檢查所連接的區域內的底座是否接線良好。應對連線進行導通性，底座上的極性，以及絕緣性測試。
有關最大安裝溫度參數詳見探測器使用說明書。
六、DZ-B901BH音響底座接線說明
注意，正常狀況下外部供電接線方式如圖4所示。

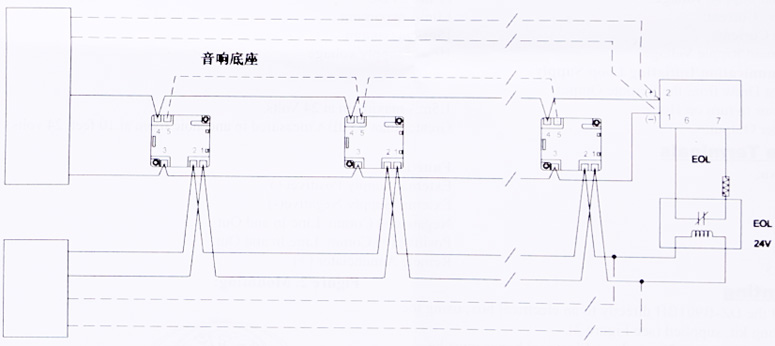

圖4為典型的二線制智能系統接線方式（監視模塊監視外部電源）
圖4、音響底座接線示意圖
嘲叭組合單元
一個標準的喇叭組合單元需要連接6個帶有喇叭的底座。在此單元中，任一探測器上的LED都由控制器點亮后，使相連底座上的喇叭發出聲音。按下下圖所示，使用端子5可將組件連接在一起。由于本單元不受監控，僅被用作警報輔助設備。
注意：本喇叭組合單元僅被用作警報輔助設備。不可將其視為預警設備。
*表示喇叭組合單元需要連接6個音響底座
測試
警告：在測試之前，通告有關管理部門，感煙探測器系統將進行維護，系統會因此而臨時停止工作。切斷將進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。
安裝后，探測器和配套的音響底座都必須定期進行測試和維護，本底座DZ-B901BH應按以下步驟進行測試：
1、反接外接24VDC電源極性，回路上的所有底座中的音響器會茌約0.5秒后發出聲音。
2、當控制器將探測器的LED連續點亮約0.5秒后，底座中音響器開始發聲。
注意：
1、本音響底座發聲前會有一個0.5秒的延時。此延時有可能是因探測器發出的控制信號或反接外部電源極性而引起的。
2、在系統自動測試期間，如果相連的探測器處于測試狀態，且其上的LED恒亮超過0.5秒，則底座上的喇叭會發出聲音。因此，每個探測器的測試必須在0.5秒內完成以防底座上的喇叭發出聲音。
