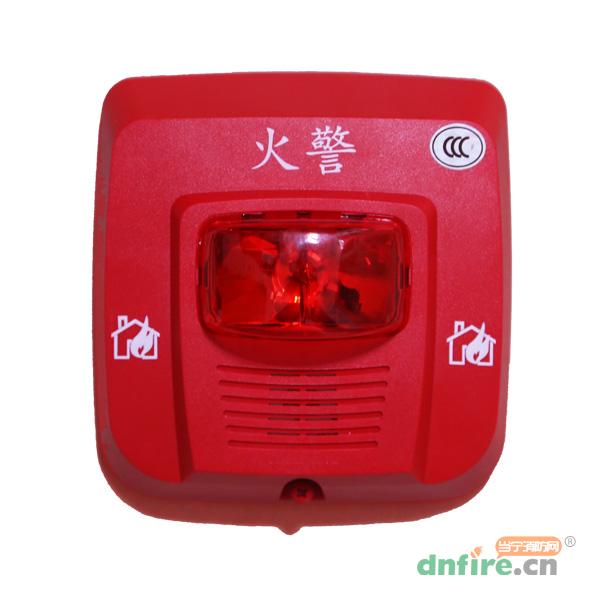

一、SYS-HSR/STR火災聲光警報器概述：
西安盛賽爾電子有限公司生產的SYS—HSR型聲光警報器和SYS—STR型光警報器適用于室內墻上或天花板上安裝。SYS—HSR和SYS—STR型火災聲光警報器均使用在以24V直流或全波整流（FWR）供電的系統中，具有三種光強輸出模式，可通過產品背面的撥碼開關來選擇。聲光警報器和光警報器均滿足GB26851—2011、UL1638標準要求，聲光警報器同時滿足UL464標準的要求。聲光警報器產品高、低音量和間斷音調、連續音調四種聲音輸出模式可通過產品背面的撥碼開關來選擇。兩種產品均不能使用在帶有MDL或MDL3同步模塊的系統里或有編碼脈沖供電的系統中。若需在天花板上安裝該產品，可選配SYS—CTPR紅色鏡頭裝飾環來安裝。
二、SYS-HSR/STR火災聲光警報器技術參數：
|
工作溫度范圍：
|
14°F 至 131°F（－10℃至55℃）
|
|
工作濕度范圍：
|
10~93％RH 無凝結
|
|
閃燈頻率：
|
1.0~1.1 赫茲
|
|
供電方式：
|
24V DC/全波整流
|
|
工作電壓范圍：
|
16~33V（24V 額定工作電壓）
|
|
導線規格：
|
14~18 AWG
|
|
執行標準：
|
GB 26851—2011、UL1638、UL464（SYS—HSR）
|
|
使用場所：
|
非住宅內使用（室內型）
|
|
聲壓級：（僅SYS—HSR）
|
75~115分貝
|
|
變調周期：（僅SYS—HSR）
|
4±0.1秒
|
三、SYS-HSR/STR火災聲光警報器產品及附件尺寸
|
產品類型
|
長
|
寬
|
高
|
|
光警報器及聲光警報器（含透鏡）
|
5.130 in
|
4.960 in
|
2.464 in
|
|
130.3 mm
|
126 mm
|
62.6 mm
|
|
SYS—CTPR（裝飾環）
|
6.8 in 直徑（173 mm)
|
1.5 in (38 mm)
|

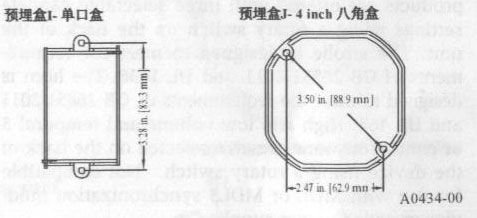

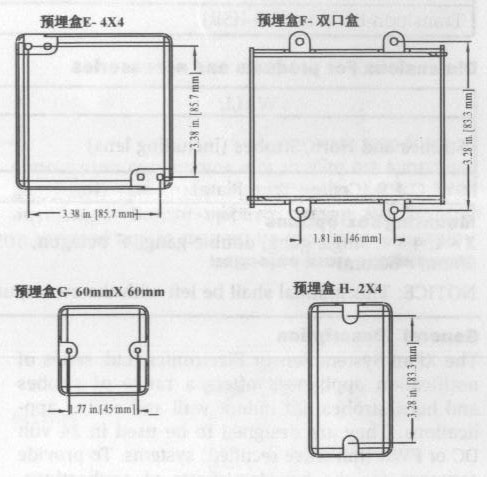

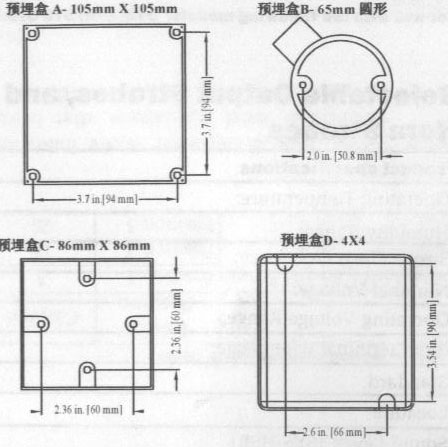

四、預埋盒選擇
2×4，4×4的單口或雙口盒；4”八角形盒，105mm×150mm長方形盒，65mm圓形盒，86mm×86mm或60mm×60mm方形盒。
五、火災報警系統說明
NFPA72（美國國家防火協會）要求所有用于建筑疏散用途的音響必須產生斷續報警信號。
用于除以上目的以外的信號不必產生間斷性報警信號。西安盛賽爾電子有限公司建議產品的安裝空間分布方式必須符合NFPA72的要求。
六、回路設計及布線要求
設計者必須保證回路中最后一個設備有足夠的電壓使其在額定電壓范圍內正常工作。
在計算最后一個設備所需電壓值時，有必要考慮因布線而產生的電阻導致電壓下降的可能性。布線越粗，壓降越小。導線規格參數確定參照當?shù)仉姎馐謨?cè)。
備注：如果使用“A”級接線方式，在電路沒有容錯的狀況下接線長度應為原線長度的2倍。

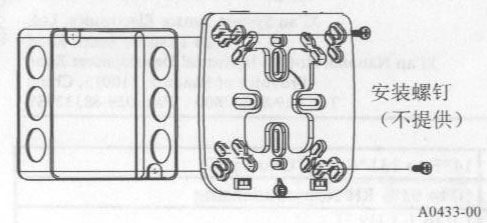

圖1、安裝版
墻上安裝或天花板安裝
1.按圖1所示，用螺釘（自備）固定安裝板，根據圖3所示，選擇配套的安裝盒。
2.按圖2所示，給產品背面的端子布線。

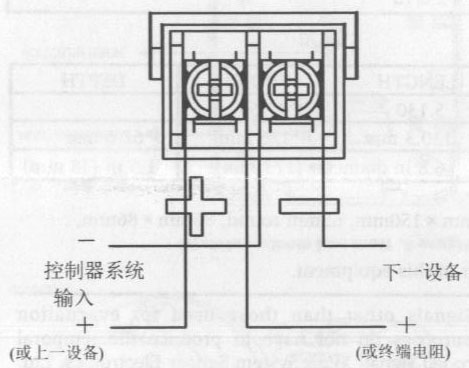

圖2、接線
3.按圖4A所示，將警報器外殼上的凸片嵌入安裝板的凹槽里，使產品附在安裝板上。
4.緊接著，慢慢地旋轉產品，確保外殼背面的凸片緊貼安裝板上，并參考圖4A和4B用螺釘將其固定。
5.如果使用裝飾環，必須在使用螺釘固定前，將其裝好。安裝時，將裝飾環對準警報器外殼，然后按下使其入位。以上安裝就位后，按圖5所示，用螺釘將產品固定就位。
光強及音調選擇

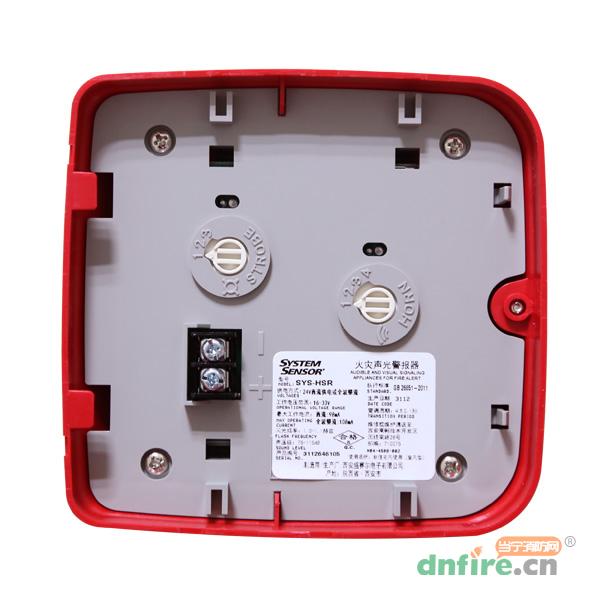

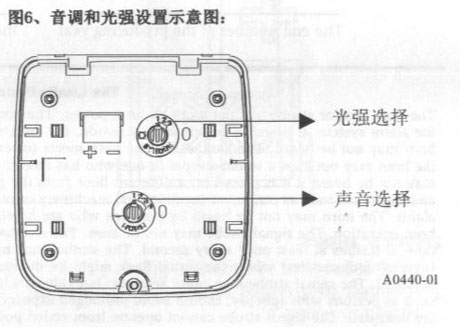

按圖6所示，通過調節產品背后的撥碼開關來設置警報器的光強輸出模式與聲音輸出模式。聲光警報器和光警報器均具有3坎德拉、16坎德拉、25坎德拉三種光強輸出模式可選，聲光警報器有間斷高音、間斷低音、連續高音、連續低音四種聲音輸出模式可選。
表1.光警報器工作電流消耗（mA)
|
|
開關位置
|
坎德拉
|
16—33 Volts
|
|
DC
|
FWR
|
|
標準光強范圍
|
位置 1
|
3
|
37
|
45
|
|
位置 2
|
16
|
71
|
71
|
|
位置 3
|
25
|
89
|
92
|
