一、XMP-YKS4371氣體滅火控制器概述
氣體滅火控制器（以下為簡稱滅火盤）需與山鷹報警生產的火災報警控制器（以下為簡稱控制器）配套使用。通過控制器的聯動編程，作為滅火盤的啟動信號。滅火盤接收到啟動信號后，按照預設邏輯工作，啟動氣體滅火設備和相關設備，從而達到自動滅火的目的。滅火盤采用總線制方式，具有線路斷路、短路故障監視功能。
執行標準：GB16806-2006、GA61-2002
1.1技術指標
●容量：可控制1個氣體滅火區
●工作電壓：DC24V
●工作電流
靜態電流：≤20mA
啟動電流：≤2A
●延時時間：0s~63s可調，每檔1s
●線制
與控制器連接：RS485（有極性二總線），線截面積≥1.0mm2
與急啟急停按鈕、聲光警報器、輸入輸出模塊、噴灑模塊、噴灑指示連接：
DC24V（有極性二總線），線截面積≥2.5mm2
回路總線（無極性二總線），線截面積≥1.0mm2
注意：DC24V電源至滅火盤及滅火盤至氣體鋼瓶電磁閥連接線的總長度≤100m。
●負載的最大數目
急啟急停按鈕：3個
聲光報警器：7個
輸入輸出模塊：7個
噴灑模塊：3個
噴灑指示：3個
●工作環境
溫度：0℃~+40℃
相對濕度：≤95%，不凝露
1.2工作原理
滅火盤接收到啟動控制信號后（控制器傳來的火警啟動信號、現場急啟急停按鈕的啟動信號、滅火盤上啟動按鍵的啟動信號），完成以下功能：
A發出聲、光報警信號，啟動聲光警報器；
B進入延時，通過啟動輸入輸出模塊關閉防火門、窗和防火閥等，停止通風空調系統；
C延時結束后，通過啟動噴灑模塊發出啟動噴灑控制信號，通過啟動噴灑指示（可用輸入輸出模塊代替）啟動噴灑光警報器；
D噴灑模塊回答后，表明處于氣體噴灑階段。
注：在延時期間，可手動停止所有啟動命令（現場急啟急停按鈕的停止信號、滅火盤上停止按鍵的動作信號）。

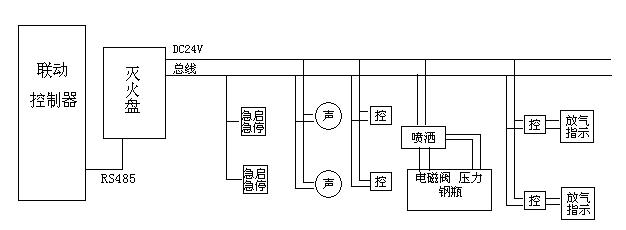

1.3應用簡圖：見圖（1）
圖（1）
二、XMP-YKS4371氣體滅火控制器面板結構特征

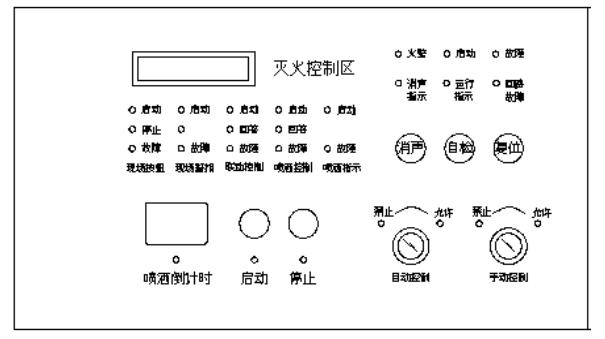

2.1面板圖：每個3U面板可配置2個滅火盤，每個滅火盤的面板圖見圖（2）
圖（2）
2.2說明
2.2.1火警指示：火警總燈
啟動指示：啟動總燈
故障指示：故障總燈
消聲指示：執行消聲指令時，點亮此燈。報警信號可再次觸發聲響，同時熄滅此燈
運行指示：處于運行狀態時，此燈閃亮。
回路故障：當回路有問題時，點亮此燈。
消聲鍵：停止報警聲響。（不能停止氣體噴灑階段的聲響）
自檢鍵：執行自檢功能。
復位鍵：清除所有報警、控制、故障信息，使滅火盤恢復到正常監控狀態。（手動控制鎖處于允許位置）
2.2.2自動允許指示：當自動控制鎖位于“允許”位置時，點亮此燈。
自動禁止指示：當自動控制鎖位于“禁止”位置時，點亮此燈。
自動控制鎖：用于滅火盤自動/非自動狀態的控制。
手動允許指示：當手動控制鎖位于“允許”位置時，點亮此燈。
手動禁止指示：當手動控制鎖位于“禁止”位置時，點亮此燈。
手動控制鎖：用于滅火盤手動允許/禁止的控制。
2.2.3現場按扭、現場報警、聯動控制、噴灑控制、噴灑指示各部分的分燈
啟動指示：此類器件有處于啟動狀態時，點亮此燈。
故障指示：此類器件有處于故障狀態時，點亮此燈。
停止指示：此類器件有處于停止狀態時，點亮此燈。
回答指示：此類器件有處于回答狀態時，點亮此燈。
2.2.4延時期間，延時指示燈亮，數碼管顯示倒計時的時間。
2.2.5啟動鍵：發出手動啟動命令。（手動控制鎖處于允許位置）
停動鍵：發出手動停止命令。
