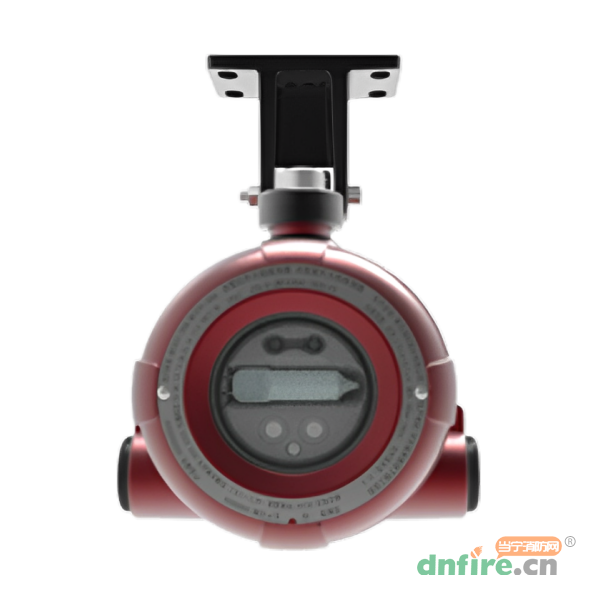

一、JTG-Z-JBF4385C-Ex點型紫外火焰探測器概述
JTG-Z-JBF4385C-Ex點型紫外火焰探測器，使用專門設計的UV（紫外）傳感器采集火焰的紫外特征信號，通過內置的高速微處理器和先進的信號處理算法，可有效的區分出真實的火焰輻射與干擾源。該火焰探測器具有污染檢測的功能，可靠性高、報警速度快、可設置多級靈敏度，滿足不同場合的需求；優良的隔爆和防護設計，能夠滿足在各種嚴酷的工業場景中使用。
二、JTG-Z-JBF4385C-Ex點型紫外火焰探測器功能特點
采用工業標準要求設計，性能穩定可靠。
核心電路采用SMT表面貼裝工藝，可靠性高，一致性好。
三色指示燈可顯示正常工作狀態、火警及故障狀態。
可設置多級靈敏度。
紫外光譜特征，通過智能算法，進行火焰判斷，報警速度快，探測距離遠、誤報率低。
同時具有火警和故障繼電器接口。
支持編址和非編址兩種工作模式。
具有污染檢測的功能。
具有RS485接口（Modbus協議）和4~20mA接口。
外殼采用高強壓鑄鋁，產品隔爆性好，防護等級達到IP67，抗粉塵污染、抗潮濕及抗腐蝕能力強等特點。
通過30V/m射頻電磁場輻射抗擾度測試。
該火焰探測器具有優良的抗干擾能力，不受風雨、高溫、高濕及自然人工光源等影響，可良好的工作于室內或室外等各種嚴酷的工業現場環境下。
三、JTG-Z-JBF4385C-Ex點型紫外火焰探測器工作原理
點型紫外火焰探測器是一種紫外感光式火災探測器，通過紫外傳感器接收的碳氫化合物燃燒時火焰發出的紫外光。再根據紫外波段的特征，使用先進的信號處理和智能報警邏輯判斷算法，準確、快速的報出火警信息。
四、JTG-Z-JBF4385C-Ex點型紫外火焰探測器技術參數
| 產品型號 |
JTG-Z-JBF4385C-Ex |
| 產品名稱 |
點型紫外火焰探測器 |
| 傳感器數量 |
1 個紫外傳感器 |
| 工作溫度 |
-40～+75℃ |
| 貯存溫度 |
-40～+85℃ |
| 相對濕度 |
≤95%（無凝露） |
| 防護等級 |
IP67 |
| 防爆標志 |
Ex db IIC T6 Gb（氣體防爆）
Ex tb IIIC T80℃ Db（粉塵防爆） |
| 防爆合格證號 |
CE23.3723X |
| 工作電壓 |
總線電壓：DC24V,控制器提供(無極性)
電源電壓：DC24V(DC13V~DC30V,無極性) |
| 監視電流 |
回路：≤770uA（DC24V）；電源：≤27mA（DC24V） |
| 報警電流 |
回路：≤830uA（DC24V）；電源：≤39mA（DC24V） |
| 確認燈 |
監視狀態綠色閃亮，報警狀態紅色常亮，故障狀態黃色常亮 |
| 工作模式 |
編址模式、非編模式 |
| 線制 |
編址模式：四線制（回路線無極性、電源線無極性）
非編模式：二線制（電源線無極性） |
| 通訊接口 |
RS485（Modbus 協議）；4～20mA 輸出接口 |
| 故障繼電器 |
3A@30VDC，常閉觸點 |
| 火警繼電器 |
3A@30VDC，常開觸點，常閉觸點 |
| 編址范圍 |
11S 協議：1～200
62S 協議：1～252 |
| 編址方式 |
專用電子編碼器 |
| 最遠傳輸距離 |
1000m (RVS2×1.0mm2) |
| 控制器兼容性 |
JBF-11SF 系列、 JBF-11SF-C 系列及 JBF51S0X 系列控制器 |
| 外觀 |
RAL3003 寶石紅 |
| 外殼材質 |
壓鑄鋁 |
| 產品質量 |
約 1010g(含安裝架) |
| 外形尺寸 |
L×W×H:112 mm×105 mm×108 mm(不含安裝架) |
| 電氣接口 |
2×M20×1.5mm |
| 響應時間 |
≤30s |
| 光譜范圍 |
紫外 180nm～260nm |
| 靈敏度 |
I 級；4 級靈敏度可調，1 級最靈敏，4 級最遲鈍 |
| 火警繼電器不保持功能 |
此功能默認為開 |
說明：1、靈敏度出廠默認為3級，可通過強磁棒進行調節，也可通過編碼器進行調節；
2、監視狀態每次綠燈閃爍次數表示靈敏度級別：綠燈閃爍1次為1級、2次為2級、3次為3級、4次為4級。
3、當探測器報警后，如果火源熄滅，在60s內，探測器自動恢復為正常監視狀態，同時火警繼電器復位，可通過編碼器和磁棒進行修改。
五、JTG-Z-JBF4385C-Ex點型紫外火焰探測器外觀尺寸

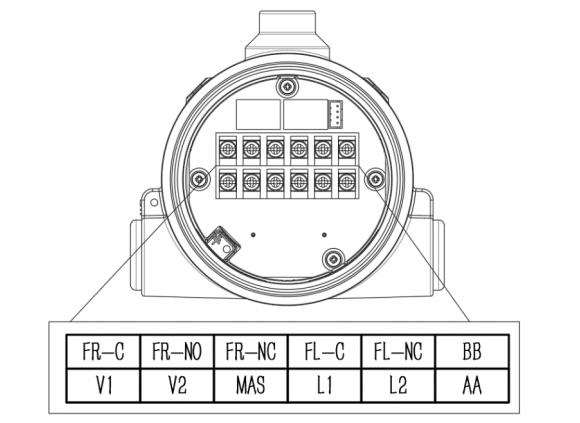

六、JTG-Z-JBF4385C-Ex點型紫外火焰探測器接線圖
| 名稱 |
端子定義 |
FR-C、FR-NO、
FR-NC |
FR-C 和 FR-NO 火警繼電器常開觸點，火警狀態閉合
FR-C 和 FR-NC 火警繼電器常閉觸點，火警狀態斷開 |
| FL-C、FL-NC |
故障繼電器常閉觸點，故障狀態斷開，斷電狀態斷開 |
| V1、V2 |
DC24V 電源線，無極性
編址模式和非編址模式都需要連接 |
| L1、L2 |
消防兩總線，無極性，編址模式時與專用消防總線連接，非編址模式時懸空 |
| AA、BB |
RS485 信號，AA 為 RS485+，BB 為 RS485- |
| MAS |
4～20mA 輸出接口，與 V1、V2 端子一起使用
正常：4mA±1%；故障：≤2mA；火警：15mA±1% |
七、JTG-Z-JBF4385C-Ex點型紫外火焰探測器應用場所
火焰探測器主要適用場所有：油庫、交通隧道、飛機庫、化工設備場所、液化氣站等各種易燃、易爆工業領域中，及火災萌發初期無陰燃階段或較少陰燃階段，直接產生明火為主的場所。
火焰探測器適用于含有II類A、B、C級T1～T6組可燃氣體或粉塵與空氣形成的爆炸性混合物的1區、2區及21區、22區危險場所。
