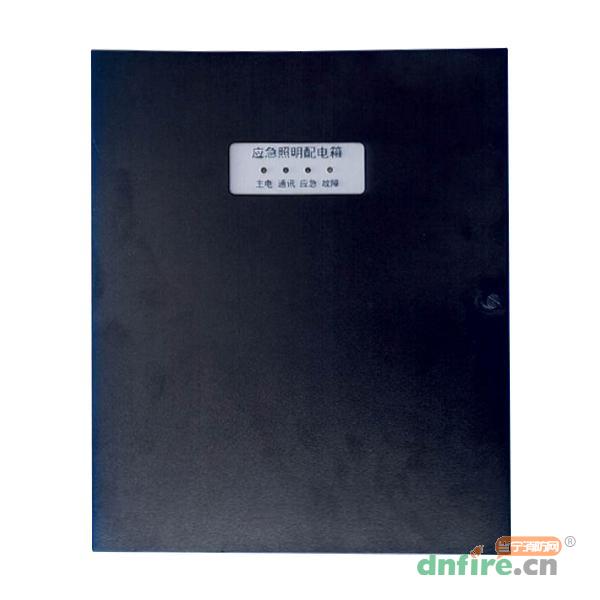

一、TS-PD-6500A應急照明配電箱產品概述
泰和安TS-PD-6500A應急照明配電箱，在應急照明和疏散指示系統中為自帶電源型消防應急燈具供電的供配電裝置，當發生火災時，通過人為或者自動使配電箱進入應急狀態，可廣泛應用于學校、商場、工廠、醫院、賓館、辦公樓、住宅區等人員密集的場所。
二、TS-PD-6500A應急照明配電箱產品特點
實時監測配電箱主電、通訊、應急、故障等工作狀態；
接收控制器的控制命令，并向燈具下發控制命令；
向控制器實時傳輸自身及燈具的狀態信息；
最多支持8個回路輸出；
每個回路都具有獨立的輸出短路保護。
三、TS-PD-6500A應急照明配電箱技術參數
| 型號 |
TS-PD-6500A |
| 名稱 |
應急照明配電箱 |
| 品牌 |
泰和安 |
| 額定電源電壓 |
AC220V（AC187V～AC242V） |
| 額定工作頻率 |
50Hz |
| 輸出電壓 |
DC36V |
| 輸出功率 |
300W |
| 回路數 |
8 個回路，每回路能接 60 個前端設備 |
| 回路地址詳情 |
1 回路地址：1～60；2 回路地址：61～120；
3 回路地址：121～180；4 回路地址 181～240；
5 回路地址：1～60；6 回路地址：61～120；
7 回路地址：121～180；8 回路地址 181～240 |
| 應急切換時間 |
＜5s |
| 運行環境 |
溫度 0℃～+55℃；相對濕度≤95%RH |
| 防護等級 |
IP43 |
| 外觀尺寸 |
(L)340mm×(W)100mm×(H)410mm |
四、TS-PD-6500A應急照明配電箱外形
該配電箱整體結構采用模塊化設計，各個工作單元之間相互獨立，使生產、安裝、維護更加簡潔方便。

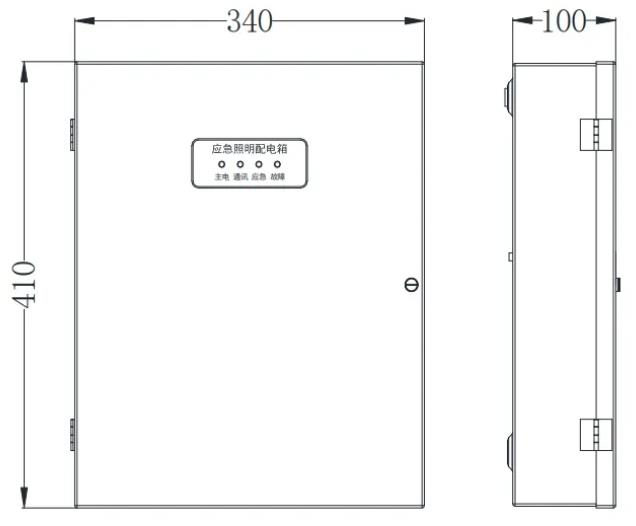

外觀尺寸特征如下圖所示：
五、TS-PD-6500A應急照明配電箱安裝說明

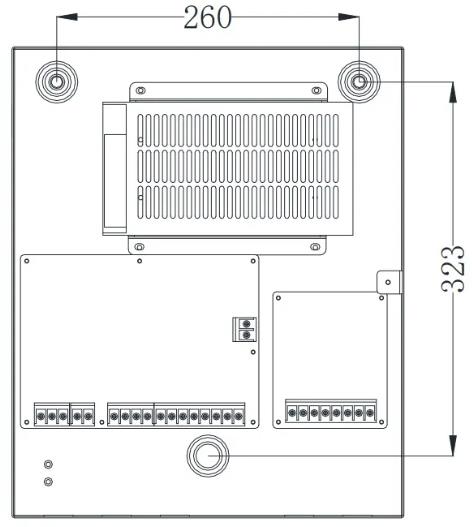

1.內部結構及安裝尺寸如下圖所示：
安裝方式采用壁掛式安裝。
采用壁掛式安裝時，先用膨脹螺釘將安裝支架固定牢固，再將整個機箱安裝在支架上。

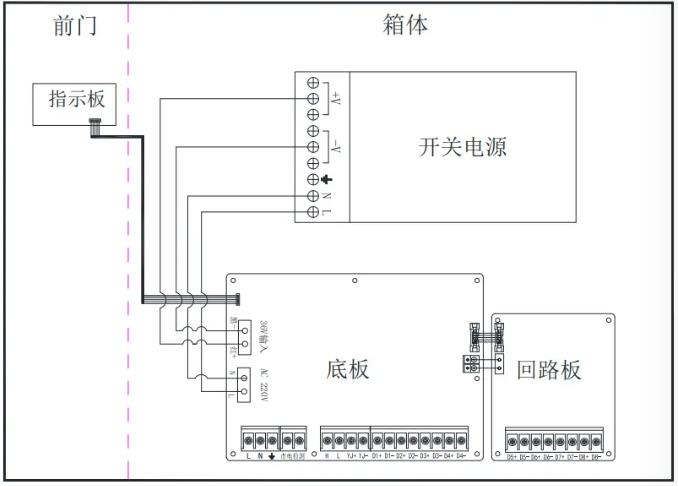

2.內部接線示意圖如下圖所示：
1）電源輸入、通訊、應急相關接線：
?、貺、N：交流220V電源輸入接口，L為火線，N為零線；
②H、L：CAN接口，與應急照明控制器聯網；
說明：作為終端時，需在CAN口H與L之間跨接一個120歐姆的終端電阻。
?、踄J-、YJ+：應急干結點信號輸入（輸入短路信號時進入應急狀態）。
2）回路輸出接線：
如圖所示，共有8組回路輸出接線端子（D1+、D1-～D8+、D8-）。
3.布線要求：
1）CAN線采用截面積≥1.0 mm²的阻燃雙絞線；
2）總線采用｛NH-RVS-2×2.5mm²｝，使用其他敷設方式時，總線改為帶屏蔽雙絞線；
3）布線時應穿金屬管（線槽）或阻燃PVC管敷設。
