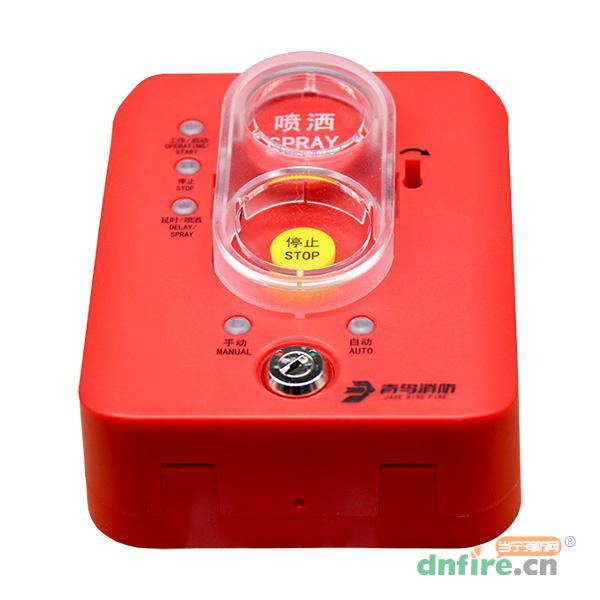

一、JBF5184C緊急啟停按鈕/手自動轉換盒概述
JBF5184C是集“緊急啟停功能”和“手自動轉換功能”于一體的產品，應用于“青鳥消防股份有限公司”生產的氣滅滅火控制系統，使用無極性兩總線回路，將現場自身狀態發送給氣體滅火控制器，并顯示系統當前的手自動狀態。
JBF5184C專用于氣體滅火控制系統，可配合青鳥消防JBF50XX系列、JBF51SXX系列氣體滅火控制器使用。
二、JBF5184C緊急啟停按鈕/手自動轉換盒特點
內置微處理器，性能穩定。
采用SMT表面貼裝工藝，可靠性高，一致性好。
采用二總線制系統，無極性要求，在保證低功耗的同時使傳輸距離最遠達1500m。
電子編碼方式，可通過專用電子編碼器編址。
緊急啟停按鈕/手自動轉換盒一體化設計，使用11S協議編址自動分配2個地址號，使用62S協議編址占用1個地址號。
采用卡扣式結構易于客戶安裝、施工、維護。
配有專用復位鑰匙，方便現場調試。
三、JBF5184C緊急啟停按鈕/手自動轉換盒工作原理
緊急啟停功能是由啟動開關及相應的處理電路組成，當有火警時，手動按下“噴灑”按鈕，按鈕開關閉合，“工作/啟動”紅色指示燈由巡檢狀態的閃亮變?yōu)槌Ａ?，并將啟?dòng)信號發送到氣體滅火控制器，控制器接收到啟動信號后啟動氣體滅火倒計時，倒計時過程中按下“停止”按鈕后倒計時停止，停止指示燈紅色常亮。
手自動轉換功能是由轉換電路組成，系統正常運行時，顯示的是系統當前運行狀態，自動燈（綠色）亮，表示系統轉換為自動允許運行狀態，手動燈（紅色）亮，表示系統轉換為自動運行禁止?fàn)顟B(tài)，可通過專用鑰匙改變當前運行狀態。
四、JBF5184C緊急啟停按鈕/手自動轉換盒參數
| 型號 |
JBF5184C |
| 名稱 |
緊急啟停按鈕、手自動轉換盒 |
| 品牌 |
青鳥消防 |
| 工作電壓 |
DC18V-28V，調制型，控制器提供 |
| 監視電流 |
≤ 1.5mA（DC24V） |
| 報警電流 |
≤ 3mA（DC24V） |
| 線制 |
二線制（無極性） |
| 編址范圍 |
11S 協議：1~79；62S 協議：1~80 |
| 協議 |
兼容 11S 和 62S 協議 |
| 編址方式 |
專用電子編碼器 |
| 最遠傳輸距離 |
1500m |
| 兼容性 |
JBF50XX 系列、JBF51SXX 系列氣體滅火控制器 |
| 確認燈 |
工作/啟動：正常巡檢狀態，每 3 秒紅色閃亮一次；噴灑按鈕按下后紅色常亮； |
| |
停止：停止按鈕按下后紅色常亮； |
| |
延時/噴灑：延時（讀秒）狀態，每秒紅色閃亮一次；噴灑輸出并收到反饋紅色常亮；噴灑輸出但未收到反饋每0.2秒紅色閃亮一次； |
| |
手/動：自動禁止?fàn)顟B(tài)，紅色常亮； |
| |
自/動：自動允許狀態，綠色常亮。 |
| 工作溫度 |
-10℃～+55℃ |
| 貯存溫度 |
-20℃～+65℃ |
| 相對濕度 |
≤95%（無凝露） |
| 外觀 |
PANTONE Q510-1-3 紅色 |
| 外殼材質 |
塑料 |
| 產品質量 |
160g |
| 外形尺寸 |
L 115mm×W 95mm×H 47.5mm |

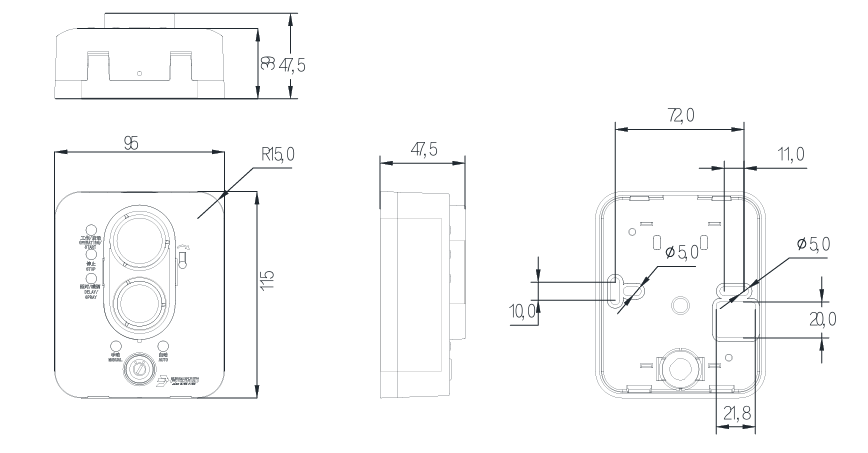

五、JBF5184C緊急啟停按鈕/手自動轉換盒外形尺寸圖
六、JBF5184C緊急啟停按鈕/手自動轉換盒接線圖
七、JBF5184C緊急啟停按鈕/手自動轉換盒調試說明
使用編碼器對設備進行編碼，11S協議編址范圍1-79；設備實際占用兩個地址，即編碼器所編地址以及所編地址+1（注：?jiǎn)⑼０粹o地址是所編地址，手自動轉換盒地址是所編地址+1）。62S協議編址范圍1-80；設備實際占用一個地址，即編碼器所編地址，調試時請注意。
11S協議選擇編碼器“5系-C 200點”進行編碼，62S協議選擇編碼器“5系-C 252點擴展”進行編碼，通過氣體滅火控制器檢查注冊成功與否，及設備是否運行正常。
壓碎“噴灑”透明罩，按下“噴灑”按鈕，“工作/啟動”燈常亮，表示噴灑啟動按鈕處于按下?tīng)顟B(tài)。
壓碎“停止”透明罩，按下“停止”按鈕，“停止”燈紅色常亮，表示噴灑停止按鈕處于按下?tīng)顟B(tài)。
啟動后復位：在產品左側開有鑰匙孔。用復位專用鑰匙插入鑰匙孔內，按圖示方向旋轉45°，即可復位。
手自動轉換鎖無任何操作的情況下，顯示的是系統當前運行狀態，自動燈（綠色）亮，表示系統轉換為自動允許運行狀態，手動燈（紅色）亮，表示系統轉換為自動運行禁止?fàn)顟B(tài)。系統在自動狀態下，使用專用鑰匙，逆時針擰動鑰匙，手動燈（紅色）亮，表示系統轉換為手動運行狀態，手動優先級最高，系統中有任意一個手自動轉換盒鑰匙擰到手動運行狀態，整個系統在任何狀態中均切換到手動運行狀態。順時針擰動鑰匙，自動燈（綠色）亮，表示系統轉換為自動允許運行狀態。如系統中有其它手自動轉換盒，其它手自動轉換盒必須全部處于自動允許運行狀態時上述切換操作才會有效，否則操作無效。
注：如系統當前運行狀態由氣體滅火控制器端設為自動禁止?fàn)顟B(tài)，則緊急啟停按鈕/手自動轉換盒的手自動轉換功能無效。
