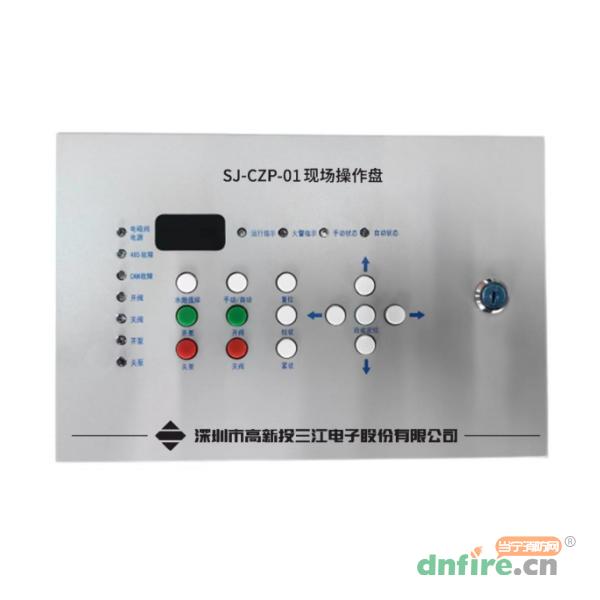

一、SJ-CZP-01現場操作盤概述
SJ-CZP-01型現場操作盤是根據自動跟蹤定位射流滅火系統的特點而開發的配套設備，通過RS-485總線實現與水炮通訊?，F(xiàn)場操作盤與ZDMS0.6/5S-SP0501、ZDMS0.6/10S-SP1001、ZDMS0.8/20S-SP2001、ZDMS0.8/30S-SP3001型水炮最多1對8配接，實現對水炮電源的控制以及手動控制水炮轉動、噴水、啟/關閥、啟停泵等功能。
二、SJ-CZP-01現場操作盤功能特點
每臺現場操作盤最多可以控制8臺水炮。
與水炮等設備之間采用RS-485串行通訊方式。
與水炮控制器之間采用CAN串行通訊方式。
具有手動、自動、報警器三種工作狀態。手動狀態下現場操作盤所配接水炮需要人工確認報警信號后再手動啟動水泵；自動狀態下現場操作盤所配接水炮可以根據分區的報警信號自動啟動水泵，自動狀態下不能手動啟動水泵；報警器狀態下現場操作盤所配接水炮可自動定位報警位置，但需手動啟動水泵。
現場操作盤電源使用交流220V電源供電；電磁閥電源使用交流220V電源供電。
三、SJ-CZP-01現場操作盤技術參數
| 型號 |
SJ-CZP-01 |
| 名稱 |
現場操作盤 |
| 品牌 |
三江 |
| 主電電源 |
AC220V |
| 電磁閥電源 |
AC220V |
| 監視功率 |
5W |
| 通訊方式 |
RS485(與水炮電控箱通訊)/CAN(與水炮控制器通訊) |
| 工作環境溫度 |
0~55℃ |
| 環境相對濕度 |
≤95%RH 不凝露 |
| 安裝方式 |
壁掛 |
| 重量 |
2.2Kg |
| 外形尺寸 |
300mm×200mm×84mm |
| 執行標準 |
《自動跟蹤定位射流滅火系統》(GB 25204-2010) |

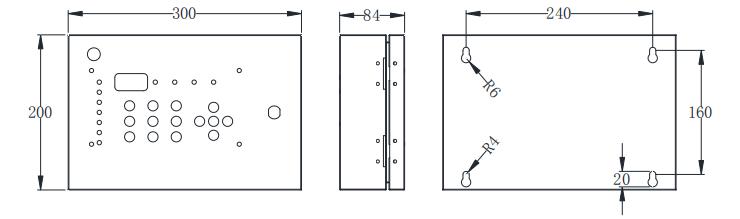

四、SJ-CZP-01現場操作盤外觀尺寸

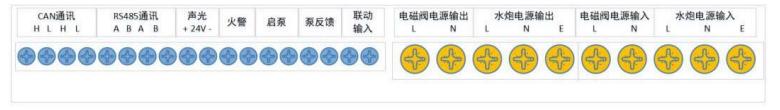

五、SJ-CZP-01現場操作盤接線說明
接線方式如下：
“水炮電源輸入”和“電磁閥電源輸入”：兩組電源（AC220V）輸入，來自于水炮控制器。與水炮控制器對應端子連接。
“水炮電源輸出”和“電磁閥電源輸出”：兩組電源（AC220V）輸出，與電控箱對應端子連接。
“CAN通訊”：CAN總線接線端子，共兩組，第一組端子接水炮控制器或轉接上一個現場操作盤；第二組端子轉接下一個現場操作盤。
“RS485通訊”：RS485通訊接線端子，共兩組，兩組端子接任意一組到電控箱即可。
“聲光”：用于接非編碼聲光報警器，水炮定位完成后，現場操作盤發出“DC24V/0.5A”信號。
“火警”：水炮定位完成后，現場操作盤發出無源開關量信號。
“啟泵”：水炮定位啟泵后，現場操作盤發出無源開關量信號，接入消防水泵，啟泵時閉合。
“泵反饋”：接泵反饋信號。
“聯動輸入”：接外部聯動，該信號為無源開關量信號。
