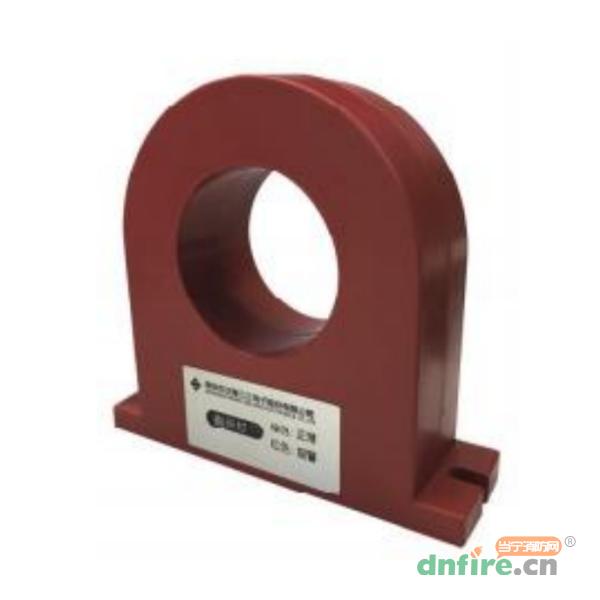

一、DH-9706/100型剩余電流式電氣火災監控探測器概述
DH-9706/100型剩余電流式電氣火災監控探測器的設計、制作、檢驗均符合國家標準：GB 14287.2-2014《電氣火災監控系統》第2部分：剩余電流式電氣火災監控探測器。
探測器作為電路漏電流的檢測設備，實時監控著供電線路的剩余電流，當供電線路的剩余電流達到設定的報警門限時，立即向電氣火災監控設備發出報警信號，實現漏電報警的功能。
二、DH-9706/100型剩余電流式電氣火災監控探測器特點
當被保護線路剩余電流達到報警設定值時，探測器應在30s內發出報警信號；
探測器報警設定值不應小于100mA，不應大于1000mA，且探測器報警值應在報警設定值的95%～105%之間；
探測器以無極性二線制總線方式與我公司電氣火災監控設備連接，無需另外供電，安裝使用簡單方便；
探測器采用獨特的交流檢測電路，無需調零，且探測靈敏度高，耗電少，工作穩定可靠；
內置高檔MCU，應用先進的剩余電流采集及火災判斷算法，具備強大的分析、判斷能力，實時對漏電流進行監視和報警，極大地提高了整個系統探測火災隱患的可靠性、實時性、準確性；
探測器采用電子編碼方式，每個探測器都有唯一的地址編碼，現場編碼簡單、方便；
用LED發光管指示探測器狀態：正常時約每12秒閃亮一次綠燈；報警時紅色指示燈常亮。
三、DH-9706/100型剩余電流式電氣火災監控探測器參數
| 型號 |
DH-9706/100 |
| 名稱 |
剩余電流式電氣火災監控探測器 |
| 品牌 |
三江 |
| 工作電壓 |
DC24V（總線供電） |
| 工作電流 |
監視狀態＜0.8mA，報警狀態＜1.5mA |
| 主回路額定工作電流值 |
100A |
| 報警設定值 |
100mA～1000mA，步長：1mA |
| 線制 |
無極性二線制總線 |
| 編碼 |
電子編碼，編碼范圍：1～324 |
| 使用環境溫度 |
-10℃～40℃ |
| 相對濕度 |
≤93%（40℃±2℃無凝露） |
| 外殼材料 |
紅色ABS |
| 外殼防護等級 |
IP30 |
| 重量 |
約211g |
| 過線孔徑 |
φ45mm |
| 外形尺寸 |
108mm×98mm×32mm |
四、DH-9706/100型剩余電流式電氣火災監控探測器安裝說明
?。?）探測器的安裝步驟：將安裝螺釘（Ф5mm）穿過安裝孔用螺釘將探測器固定在配電箱底板上；將保護回路的火線、零線同時穿過剩余電流互感器后再連接到用電設備；連接探測器與電氣火災監控設備信號總線。

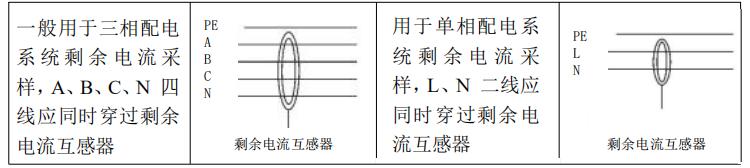

?。?）在配電系統中的安裝示意圖：
?。?）探測器接線端子L1、L2分別與電氣火災監控設備的總線L1、L2相連接，不分極性。

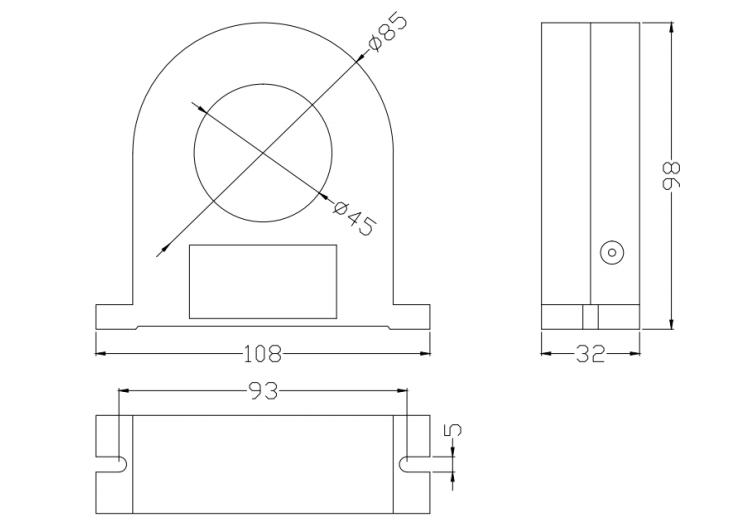

五、DH-9706/100型剩余電流式電氣火災監控探測器外形尺寸圖
