一、JBF62E-AF01故障電弧探測器概述
JBF62E-AF01故障電弧探測器，具有體積小、功能多、可靠性強、安裝方便等特點。產品遵循國標GB 14287.4-2014，該產品是通過對線路中因線路老化、絕緣皮破損引起的并聯故障電弧和因線路接觸不良等情況引起的串聯故障電弧進行有效的檢測，提前預警，及時通知用戶檢修這些電氣隱患，來達到對電氣火災的預防性防護。
二、JBF62E-AF01故障電弧探測器工作原理
本故障電弧探測器可以對接入線路中的故障電弧進行有效的檢測，通過內置電路及軟件對下級線路的故障電弧情況進行分析處理，判斷下級終端線路的狀態。當檢測到線路中存在一定數量的故障電弧時，可以進行報警，點亮報警燈，并將報警信息傳輸給電氣火災監控設備，以實現預警火災發生的目的。
三、JBF62E-AF01故障電弧探測器特點
核心電路采用SMT表面貼裝工藝，可靠性高，一致性好。
具有運行、報警、故障三個指示燈可分別顯示正常工作狀態、報警及故障狀態。
具有監視電壓過壓、欠壓和電流過載的功能。
采用青鳥自主研發的可靠的故障電弧判斷算法。
具有一組報警繼電器輸出接口。
可與青鳥JBF-62S30電氣火災監控設備進行配接使用。
也可獨立使用，通過開關量觸點給出報警信號。
四、JBF62E-AF01故障電弧探測器參數
| 額定電壓 |
AC220V 50Hz |
| 額定電流 |
32A |
| 工作電壓范圍（回路部分） |
DC13V - 28V，調制型，控制器提供 |
| 監視電流（回路部分） |
≤0.75mA（DC24V） |
| 報警電流（回路部分） |
≤0.85mA（DC24V） |
| 確認燈 |
監視狀態：運行指示燈綠色閃亮
報警狀態：報警指示燈紅色常亮
故障狀態：故障指示燈黃色常亮 |
| 報警繼電器 |
2A 250VAC/30VDC，常開觸點 |
| 線制 |
二線制（無極性） |
| 編址范圍 |
1~252 |
| 編址方式 |
專用電子編碼器 |
| 最遠傳輸距離 |
1500m（RVS - 2×1.0mm²） |
| 兼容性 |
JBF - 62S30電氣火災監控設備 |
| 探測特性 |
故障電弧探測靈敏度等級1~9級（1級最靈敏，9級最遲鈍，出廠默認5級） |
| 報警設定值 |
過載：32~48A可設，出廠默認42A
過壓：0~20%可設，出廠默認10%
欠壓：0~20%可設，出廠默認15% |
| 工作溫度 |
-10～+55℃ |
| 貯存溫度 |
-20～+65℃ |
| 相對濕度 |
≤95%（無凝露） |
| 外殼材質 |
ABS，阻燃V0級 |
| 外觀 |
PantoneQ716 - 1 - 3白色 |
| 產品質量 |
365g |
| 外形尺寸 |
L 96mm×W 94mm×H 74mm |

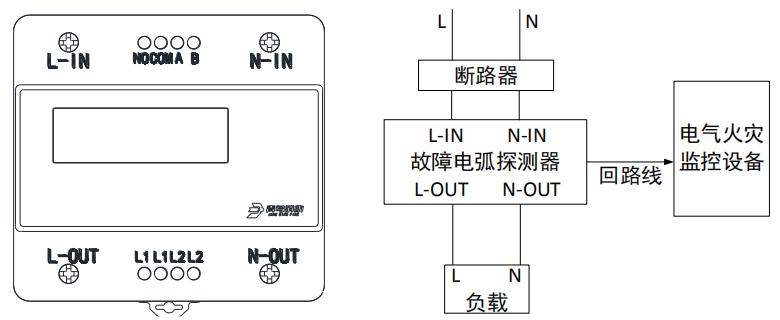

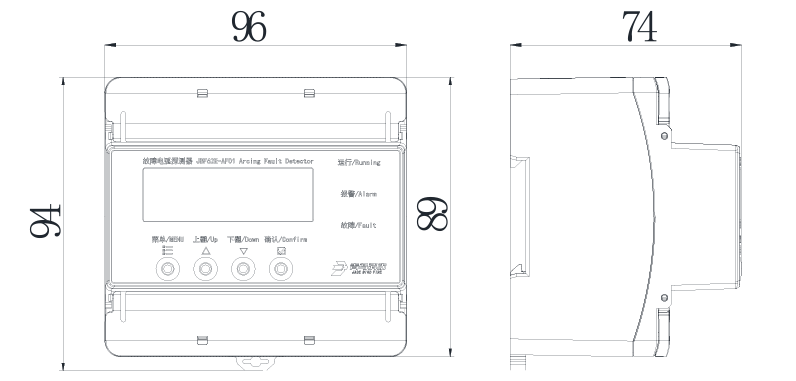

五、JBF62E-AF01故障電弧探測器外形尺寸圖及接線圖
L-IN：火線輸入端
N-IN：零線輸入端（如遇到單路火線/共用零線的配電形式時，N-IN接共用零線即可，N-OUT可以留空）
L-OUT：火線輸出端（負載端）
N-OUT：零線輸出端（負載端）
NO：報警繼電器常開端
COM：報警繼電器公共端
L1、L2：消防總線回路端子，無極性
