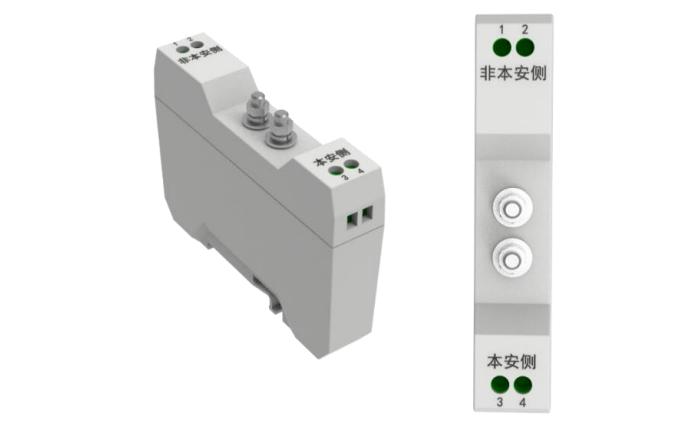

一、JBF-SG01電子式安全柵概述
JBF-SG01電子式安全柵為本安型產品的關聯設備，通過限制進入到爆炸性環境的能量（包括限制電壓和限制電流）來起到安全保護作用。
該產品按照國家標準GB/T 3836.1-2021《爆炸性環境第1部分：設備通用要求》和GB/T 3836.4-2021《爆炸性環境第4部分：由本質安全型“i”保護的設備》中有關規定制造生產。
JBF-SG01電子式安全柵可與青鳥消防的本安型探測器、本安型手動報警按鈕等產品配套使用，應用于防爆場所，廣泛用于石油、化工、醫藥、船舶等領域。
二、JBF-SG01電子式安全柵工作原理
安全柵是通過限制輸出能量來達到保護作用的。在防爆系統中，由于安全柵的存在，所以不論發生任何故障都能保證輸出的能量被限制在一個安全值（不會點燃規定的分級、分組爆炸性氣體混合物）內，從而保證現場安全。
安全柵對電壓的限制作用通過齊納二極管實現，當輸入端電壓由于某種原因變高時，齊納二極管導通，把輸出端電壓限制在允許輸出的最高電壓值內，齊納二極管一旦導通，其電流急劇上升，若輸入端電壓過高或高電壓作用時間過長，會把串聯在電路中的熔斷器熔斷，防止高電壓進入危險區。當現場負載短路時，安全柵中的限流電路起到限流作用，把輸出電流限制在允許輸出的最大電流值內。
三、JBF-SG01電子式安全柵特點
該產品具有較強抗干擾性能；
采用防雷設計，避免由于雷擊造成損壞；
該產品可正常傳輸消防二總線信號；
安裝使用方便。

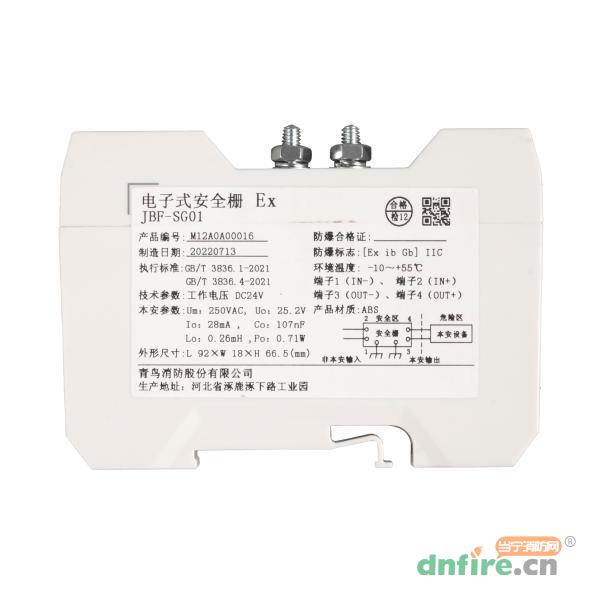

四、JBF-SG01電子式安全柵參數
| 防爆標志 |
[Ex ib Gb] ⅡC |
| 防爆合格證號 |
CE22.4557 |
| 兼容性 |
JBF-11SF系列、JBF-11SF-C系列、JBF-51S0X系列控制器 |
| 工作電壓 |
DC24V(最大28V) 注意：輸入信號有極性要求 |
| 靜態功耗 |
≤600uA（DC28V）；≤200uA（DC24V） |
| 本安參數 |
Um:250V AC Uo:25.2V Io:28mA Po:0.71W Co:107nF Lo:0.26mH |
| 線制 |
有極性二線制 |
| 工作溫度 |
-10～+55℃ |
| 貯存溫度 |
-20～+65℃ |
| 相對濕度 |
≤95%（無凝露） |
| 外殼材質 |
塑料 |
| 外觀 |
PANTONE Warm Gray 1 C米白色 |
| 產品質量 |
約110g |
| 外形尺寸 |
L 92mm×W 18mm×H 66.5mm |

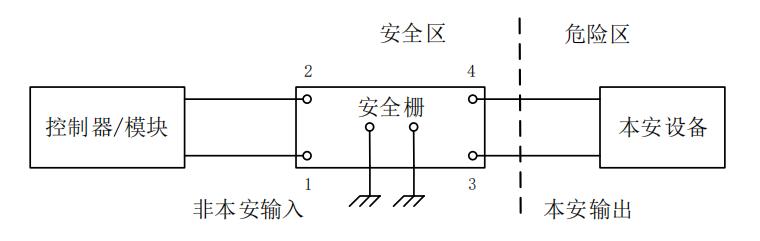

五、JBF-SG01電子式安全柵接線說明
端子1、端子2：接非本安輸入信號，有極性，端子1接回路負極，端子2接回路正極。
端子3、端子4：本安輸出信號，接本安設備。
注意：輸入信號有極性要求，因輸入極性反接、輸入輸出錯接等原因?qū)е碌墓收?，不可修?fù)。
建議每個安全柵帶載本安型感溫、感煙探測器總數不大于10只。當安全柵與其他探測器在同一回路使用時，安全柵的帶載數量需計算后得出。
六、JBF-SG01電子式安全柵適用范圍
安全柵應安裝在安全區域。
廣泛用于石油、化工、醫藥、船舶等領域。
滿足國家標準GB/T 3836.1-2021《爆炸性環境第1部分：設備通用要求》和GB/T 3836.4-2021《爆炸性環境第4部分：由本質安全型“i”保護的設備》。

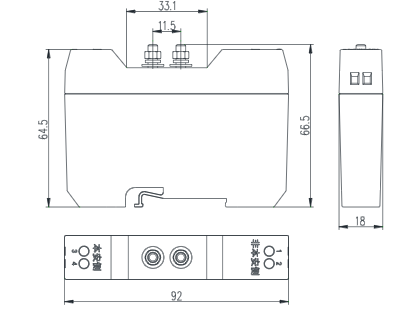

七、JBF-SG01電子式安全柵外形尺寸圖
