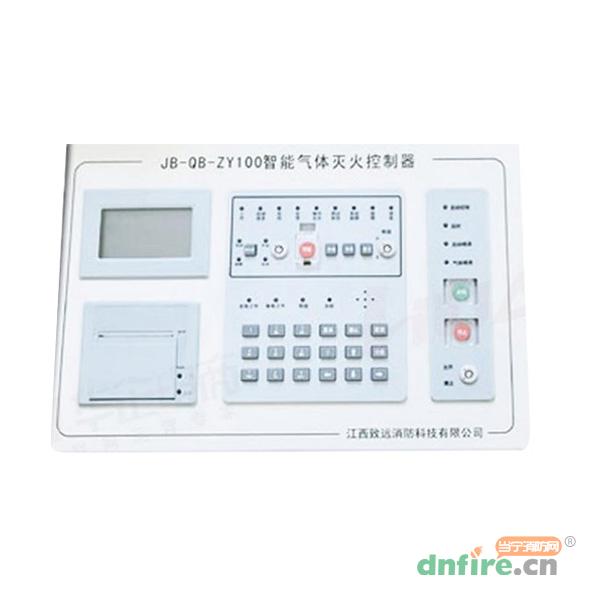

一、JB-QB-ZY100智能氣體滅火控制器的概述
JB-QB-ZY100 智能氣體滅火控制器（以下簡稱控制器），性價比高，配置靈活，是一款高智能的火災報警控制器。可連接 ZY6000 智能控制模塊和火災聲光警報器等系列產品。
二、JB-QB-ZY100智能氣體滅火控制器的特點
1功能強、可靠性高
本控制器采用兩總線通信方式，可定義128個智能控制模塊，并顯示其相關狀態信息。通信采用先進的二總線通信技術，容錯率高，距離遠，穩定性和可靠性高。
2可視化窗口
本控制器采用窗口化菜單式命令，采用簡易的界面信息，直觀易懂，通過簡單的操作（選擇對應數字鍵選擇）就可以實現系統提供的多種功能。
3靈活的配置選擇
本控制器可讀取前端總線設備的參數設置信息，并可對其進行配置，靈活高效。
4具備對控制模塊全面的自檢功能
本控制器具有輸出線、反饋線斷路、短路檢測功能，這些檢測功能可最大限度的保障控制模塊本身及其與重要設備之間連接的可靠性。
三、JB-QB-ZY100智能氣體滅火控制器的技術參數
| 電源 |
交流電源：額定工作電壓~220V（187~242V）
備用電源：12V/4.5AH 1 節 |
| 使用環境 |
溫 度： 0℃～+40℃
相對濕度：≤95%，不凝露 |
| 容量 |
壁掛機：回路數：1 個 回路的部件數:128 點 |
| 顯示器 |
LCD 黑白液晶屏（256×160 點陣） |
| 外形尺寸（長寬高） |
374.0 mm×120.0 mm×254.0 mm |

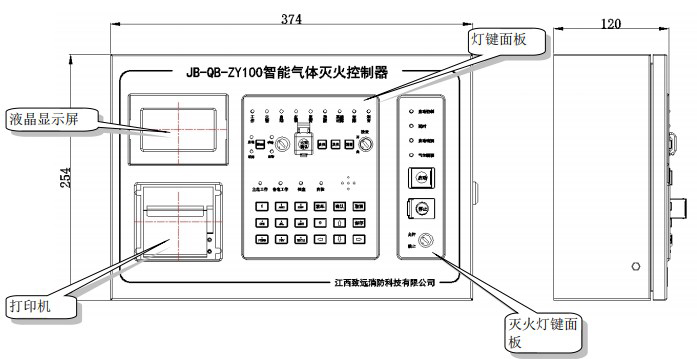

四、JB-QB-ZY100智能氣體滅火控制器的外觀結構
控制器采用壁掛式安裝，主要包括液晶顯示、燈鍵面板、滅火燈鍵面板以及打印機，外形尺寸(長×寬×高)：374.0 mm×120.0 mm×254.0 mm
五、JB-QB-ZY100智能氣體滅火控制器的接線端子

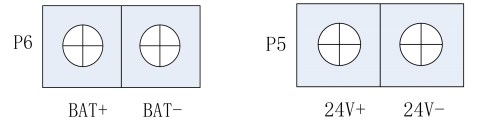

輸出板對內端子
對內端子：
24V+：接電源+V正極。
24V-：接電源-V負極。
BAT+：接電池正極。
BAT-：接電池負極。

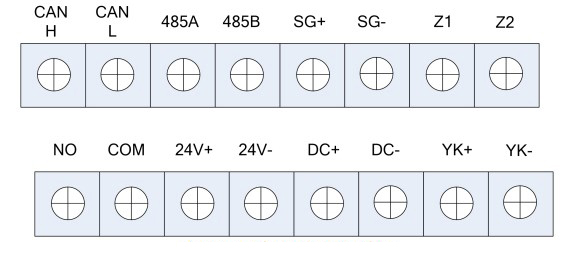

輸出板對外端子
對外端子：
CANH、CANL：接CAN總線設備。
485A、485B：接485通信設備。
SG+、SG-：接非編碼聲光警報器。
Z1、Z2：回路總線，接ZY6000智能控制模塊，設備地址范圍1-128。無極性。
COM、NO:無源常開觸點，可設置為噴灑或故障時常閉輸出。
24V+、24V-：分別是24V輸出的正極和負極，最大輸出電流不超過100mA。
DC+、DC-：DC24V輸出，最大電流2A，可設置電平或脈沖，脈沖時間為0表示電平，時間范圍0~90秒。
YK+、YK-：火警觸點閉合信號輸入。
電源濾波板端子
P1：
L、N、EARTH：分別接電源的AC、AC和LG。
P2：
L、N、EARTH：分別接市電的L、N和地。

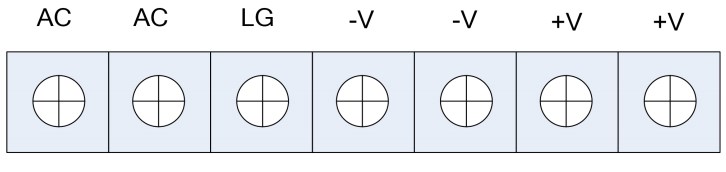

電源端子
AC：接電源濾波板的L。
AC：接電源濾波板的N。
LG:接電源濾波板的EARTH。
+V：接輸出板的主電輸入24V+。
-V：接輸出板的主電輸入24V-。
