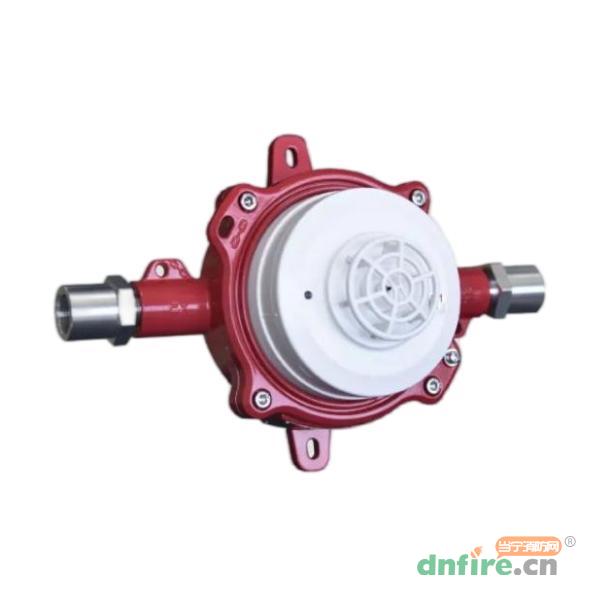

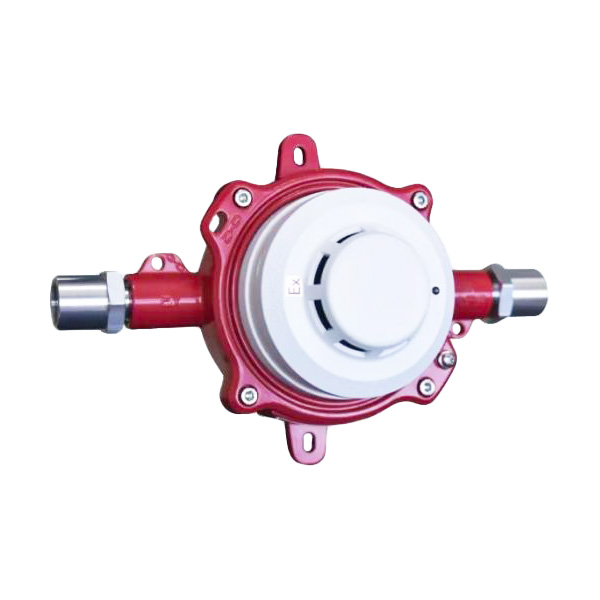

一、JTW-ZOM-GSTN9812(Ex)/WIS點型感溫火災探測器概述

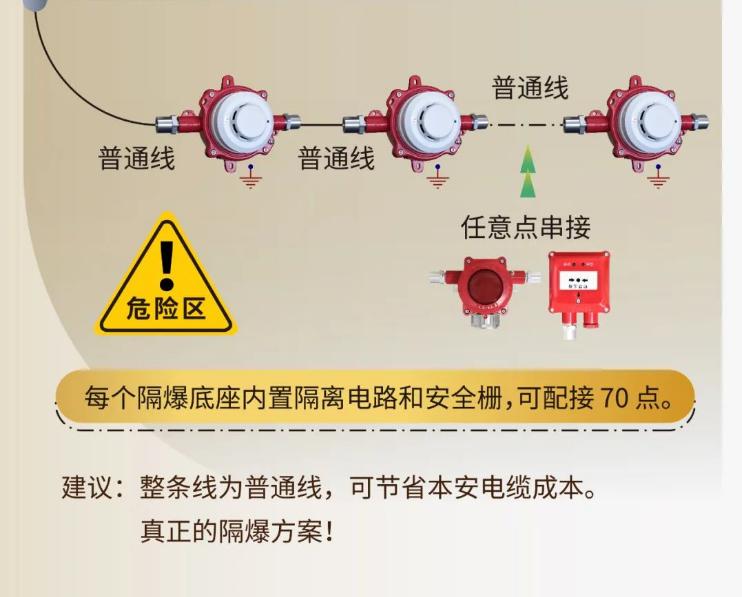

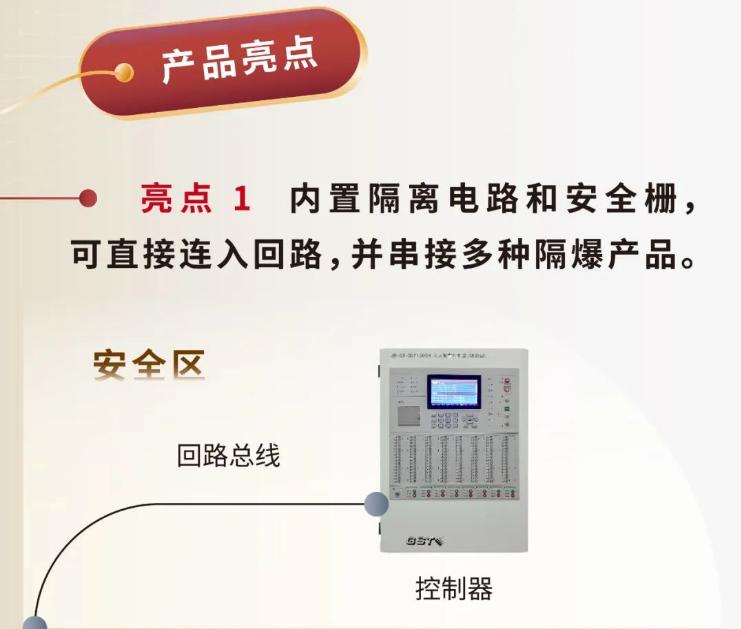

JTW-ZOM-GSTN9812(Ex)/WIS點型感溫火災探測器，本探測器由感溫探頭和安全柵兩部分組成，其中感溫探頭為無極性二總線制，可與本公司生產的各類火災報警控制器的報警總線以任意方式并接，安全柵為隔爆型安全柵，外殼為鋁合金材料，具有很好的機械強度，安裝使用方便。
探測器適用于ⅡB、ⅡC類爆炸性氣體環境的1區和2區，不適用于0區及煤礦井下環境，可用于戶外，需根據現場環境選用。
二、JTW-ZOM-GSTN9812(Ex)/WIS點型感溫火災探測器特點
采用無極性二總線信號，地址碼可由編碼器實現;
工程調試方便，探測器結構新穎、外形美觀、性能穩定可靠;
特別適用于發生火災時有劇烈溫升的場所，與感煙探測器配合使用能更可靠探測火災，減少損失;
具有良好的抗化學腐蝕性。
三、JTW-ZOM-GSTN9812(Ex)/WIS點型感溫火災探測器參數
| 型號 |
JTW-ZOM-GSTN9812(Ex)/WIS |
| 名稱 |
點型感溫火災探測器 |
| 品牌 |
海灣 |
| 產品類別 |
A2R |
| 使用環境 |
典型應用溫度 25℃；范圍 -40℃～+50℃，相對濕度≤95%，腔體內部不凝露 |
| 工作電壓 |
總線電壓 24V，電壓允許范圍：16V～28V |
| 工作電流 |
監視電流≤4.1mA，報警電流≤4.3mA |
| 回路帶載能力 |
線芯截面不小于 1.5mm²雙絞線，長度 1000m，不超過 70 只 |
| 外形尺寸 |
274mm×176mm×105mm |
| 防護等級 |
IP65（隔爆部分）/IP54(本安部分) |
| 殼體材料和顏色 |
金屬/紅色（隔爆部分）；塑料/白色（本安部分） |
| 重量 |
約 1.3kg |
| 安裝孔距 |
149×156mm |
| 防爆標志 |
Ex db ib IIC T6 Gb |
| 防爆合格證號 |
CE23.7255 |
四、JTW-ZOM-GSTN9812(Ex)/WIS點型感溫火災探測器外形尺寸圖

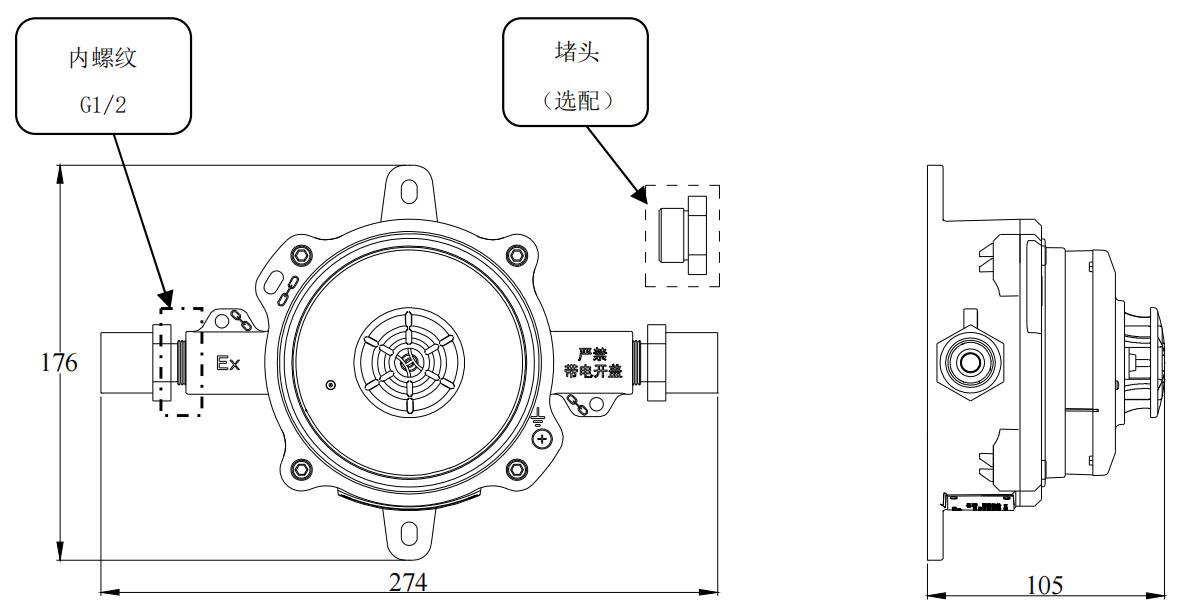

外形尺寸示意圖如下圖所示。（單位：mm）
注：2024年6月份更改接口，由M20X1.5更改為G1/2。
判斷方法：現場可以用接口的外螺紋接另一個手報或聲光的接口的內螺紋那端，如果能順利連接，接口為M20X1.5；否則接口為G1/2內絲管螺紋。
五、JTW-ZOM-GSTN9812(Ex)/WIS點型感溫火災探測器安裝與布線
警告：安裝設備之前，請切斷回路的電源。
1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。
2.探測器安裝在場所的頂部，使用兩個M6×60的膨脹螺栓直接固定在頂部，并確認固定牢固。
參見示意圖：

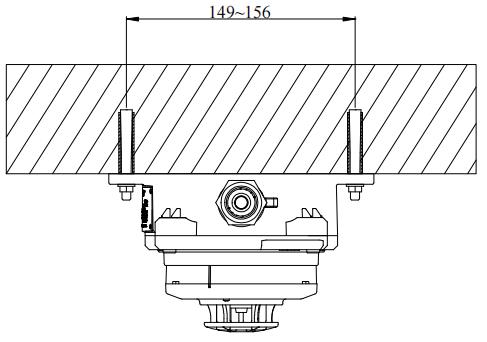

頂部安裝示意圖
3.接線端子
探測器安全柵底座內置3個兩位接線端子，接入的總線與內置的電器連接線串聯連接，其中Z1Z2連接控制器總線，接地端子連接地線。

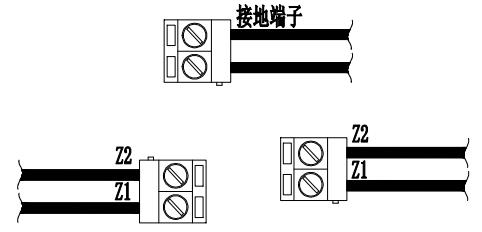

接線端子示意圖
4.布線要求：
連接的電纜應使用銅芯多股導線的電纜，在1區和2區，線芯截面應不小于1.5mm2，電纜外徑φ7mm-φ8mm。

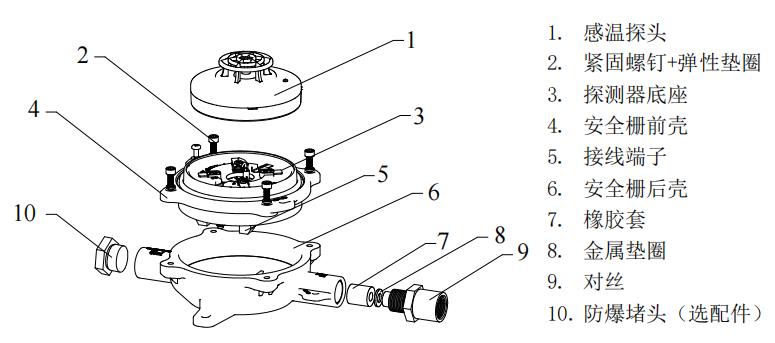

5.組裝接線，參見示意圖：
本探測器可以雙端接線，接線步驟如下：
1.從包裝中取出附件袋，打開附件袋（附件袋中包括對絲2個，橡膠套2個，金屬墊圈2個，緊固螺釘4個，彈性墊圈4個），打開安全柵的前殼。
2.將電纜線依次穿過對絲、金屬墊圈、橡膠套，電纜需預留出適合的接線長度。
3.將橡膠套、金屬墊圈、對絲連同電纜一同旋進安全柵殼體，準備接線。
4.將電纜芯剝?nèi)ネ馄ち舫鼋饘賹?dǎo)線5mm，將電纜的金屬線頭與上蓋內的接線端子相連接（見圖3）。整理電纜，使位置長度適合，然后用扳手將對絲擰緊。
5.確認本探測器是否需要串聯使用，如是串聯使用需雙向接線時，將電纜線按以上方法從安全柵兩端分別接入并旋緊；如本探測器不需要串聯雙向接線時（比如產品在線路的最末端），安全柵另一側進線端必須拆下對絲并用防爆堵頭（選配件）旋牢。
6.接線完成后，扣上安全柵前殼。將緊固螺釘穿過彈性墊圈，旋緊緊固螺釘，從安全柵外接地螺釘接入保護地。
7.檢查安全柵電纜壓緊對絲、防爆堵頭和緊固螺釘，需要旋牢。
8.待安全柵安裝牢固后，將探頭底部對正底座順時針旋轉，即可將探頭安裝在底座上。
