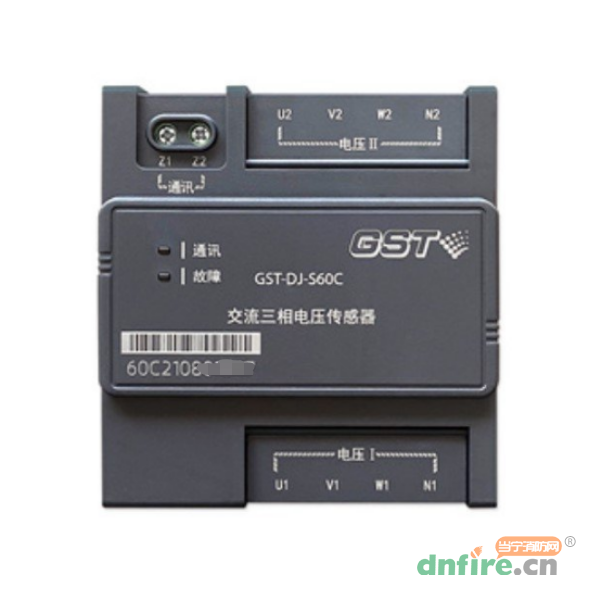

一、GST-DJ-S60C交流三相電壓傳感器概述
GST-DJ-S60C交流三相電壓傳感器能夠最多采集兩路被監測設備電源的電壓值，也可以根據實際需要只采集任意一路被監測設備電源的電壓值，并判斷每一路的電壓狀態，包括過壓、欠壓、斷相等故障狀態，最后將故障狀態通過兩總線通訊上傳到監控主機，監控主機顯示相應故障狀態并發出聲光故障信號。
二、GST-DJ-S60C 交流三相電壓傳感器功能特點
導軌式安裝，通過專用編碼器設置地址，能夠采集兩組三相交流電壓，并通過無極性二總線通訊上傳到監控器；監控器可以指示相應的電源故障類型，并發出聲光故障信號。
三、GST-DJ-S60C交流三相電壓傳感器技術參數
| 型號 |
GST-DJ-S60C |
| 名稱 |
交流三相電壓傳感器 |
| 品牌 |
海灣 |
| 額定工作電壓 |
DC 24V |
| 工作電壓范圍 |
DC 12V-28V |
| 靜態工作電流 |
2mA |
| 電壓測量范圍 |
AC 50V-400V |
| 測量精度 |
3% |
| 通訊 |
兩總線通訊協議 |
| 有效通訊距離 |
1500m |
| 安裝方式 |
導軌式安裝 |
| 工作溫度范圍 |
-10℃～+50℃ |
| 儲存溫度范圍 |
-45℃～+85℃ |
| 相對濕度、溫度 |
20℃以下濕度90%不結露 |
| 執行標準 |
GB28184-2011 |

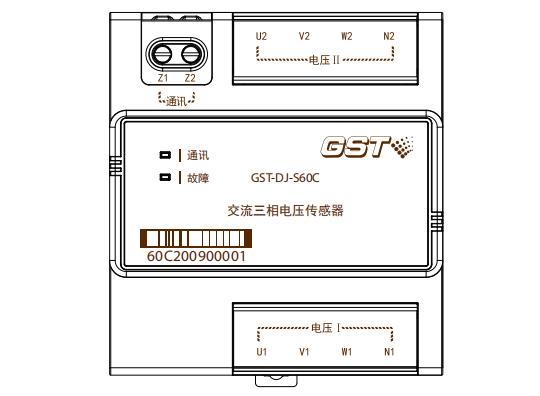

四、GST-DJ-S60C交流三相電壓傳感器產品尺寸及安裝方式
此設備不需專門的工具，只需將傳感器安裝在標準導軌上即可，無須緊固螺栓。

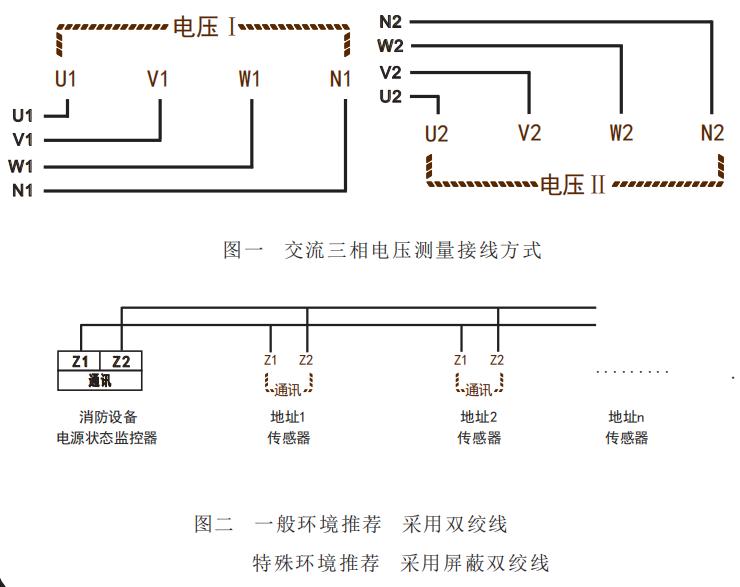

五、GST-DJ-S60C交流三相電壓傳感器接線圖
通訊：二總線，無極性。
監測電壓輸入：電壓I和電壓Ⅱ：兩路獨立的三相四線電壓輸入；并接在被監測電壓上，注意U、V、W、N線的順序及極性。
六、GST-DJ-S60C交流三相電壓傳感器設置要求
1.指示顯示及操作
有通訊指示燈(綠色)和故障指示燈（黃色）。通訊指示燈閃爍則指示傳感器在進行通訊；故障指示燈閃爍則指示傳感器所監測的設備電源出現故障。
2.地址設置
通訊地址編碼方式為電子編碼，默認地址為1,安裝前請參照設計圖紙對傳感器進行編碼，以便于設置方位信息，查詢故障位置。
七、GST-DJ-S60C交流三相電壓傳感器安裝要求
必須具有資質的安裝人員才能安裝這個設備，并且要仔細閱讀使用說明。
請依照說明中的接線說明接線，接完后要認真核對接線是否正確無誤，以免通電損壞設備、導致危險事故。
對此設備進行維護和檢修之前，要切斷所有電源和監測控制連線。
接線、布線請按相關規范要求，以免發生短路、斷路等事故，同時也方便日后的設備維護和檢修。
安裝或移出傳感器時，請確認工作電源、待測母線及相關部分電源已切斷，以免發生觸電，造成危險和人身傷害。
該設備的正常運行依賴于正確的安裝、設置和操作，請?jiān)敿?xì)閱讀安裝、設置和操作相關內容，正確處理，保證傳感器能正常工作。
對裝有本監控傳感器的設備進行絕緣或搖表測試之前，斷開所有與該傳感器連接的輸入和輸出線。高壓測試可能損壞傳感器的內部器件。
八、GST-DJ-S60C交流三相電壓傳感器常見故障分析
1.系統聯調時發生故障：
1)傳感器無法注冊或注冊失敗，測量傳感器通訊兩線間電壓是否在工作電壓范圍DC12-28V內；
2)傳感器地址設置是否正確；
3)傳感器參數設置是否正確；
4)監測電源電壓是否正常；
5)監測電源連接線是否正常；
若以上故障均排除仍存在故障，則返修。
2.使用過程中發生故障：
1)是否新增傳感器，查看新增傳感器地址是否重復；
2)監測設備電源是否正常；
3)系統使用過程中是否更換過傳感器，若更換過傳感器，則重新設置該傳感器參數；
4)系統使用過程中是否更換過回路板，若更換過回路板，則重新設置該回路中的所有傳感器參數。
