一、HJ-CAN-485通信轉換器概述
HJ-CAN-485通信轉換器完成通訊協議(CANBUS轉RS485)的轉換，采用CANBUS通訊方式，通過電纜遠距離傳輸數據信息，使通訊距離最大為2公里；一般安裝在氣體滅火控制器的機箱內，在如下的情況使用：
HJ600C氣體滅火控制器與HJ9100、HJ9000或HJ500A型火災報警控制器進行CAN總線的聯接時，一個HJ-CAN-485通訊換器最多可連接16臺HJ600C氣體滅火控制器，HJ-CAN-485通訊轉換器加裝在HJ600C氣體滅火控制器上。
HJ-CAN-485通訊轉換器采用單片機技術和表面安裝工藝，自帶光電隔離模塊，在控制電路和CANBUS電路之間實現完全電氣隔離。工作電源可由設備上提供，也可單獨外接。產品內部使用了隔離電源模塊，信號和電源都采取了隔離；HJ-CAN-485通訊轉換器還采用防雷設計，每線提供600w的抗雷擊承受力；這樣的保險設計，使HJ-CAN-485通訊轉換器具有很強的抗干擾能力和安全性。，大大提高了系統在惡劣環境中使用的可靠性。安置的二個狀態指示燈:一個指示CAN總線狀態，一個指示RS584總線狀態。
二、HJ-CAN-485通信轉換器技術參數
| 型號 |
HJ-CAN-485 |
| 名稱 |
通信轉換器 |
| 工作電壓 |
4.5-5.5V(DC) |
| 工作電流 |
＜0.2A |
| CANBUS協議 |
符合iso/dis11898規范 |
| 終端電阻 |
120歐姆 |
| 環境溫度 |
0℃～50℃ |
| 環境濕度 |
≤95%RH （40℃） |
| 安裝方式 |
安裝在控制器機箱內 |
| 外形尺寸 |
長122mm×寬82mm×厚35mm |

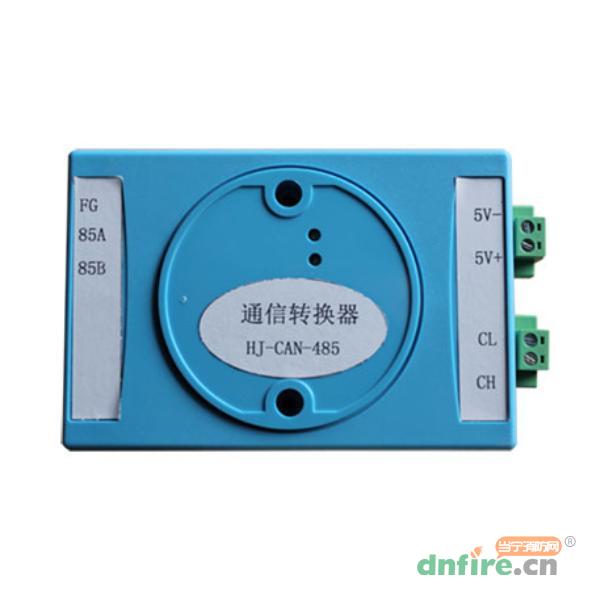

三、HJ-CAN-485通信轉換器接線說明
*85A、85B、FG：連接HJ600C氣體滅火控制器外部RS485總線。
*5V+、5V-：通訊轉換器供電端子。
*CH、CL：連接HJ500A、HJ9000或HJ9100等控制器內部CAN總線。
撥碼設置：
通訊轉換器設有一個8位指撥開關，每位拔碼位于“ON”時為有效。
*1-4位依次對應的位權為1、2、4、8，設置范圍為0-15，應與通訊轉換器連接的HJ600C中最大的主機編號對應。
*5-8位依次對應的位權為1、2、4、8，設置范圍為0-15，作為HJ600C接入聯動型火災控制器中映射的控制盤編號。
布線要求：
*通訊轉換器應安裝在聯動型火災報警控制器側，其5V電源可由火災報警控制器提供。
*連接通訊轉換器的CAN總線和RS485總線均應采用雙絞線，且導線截面積應≥1.0mm2。
*RS485通訊總線長度應≤1200米。
