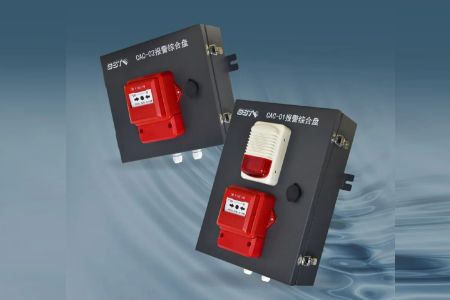

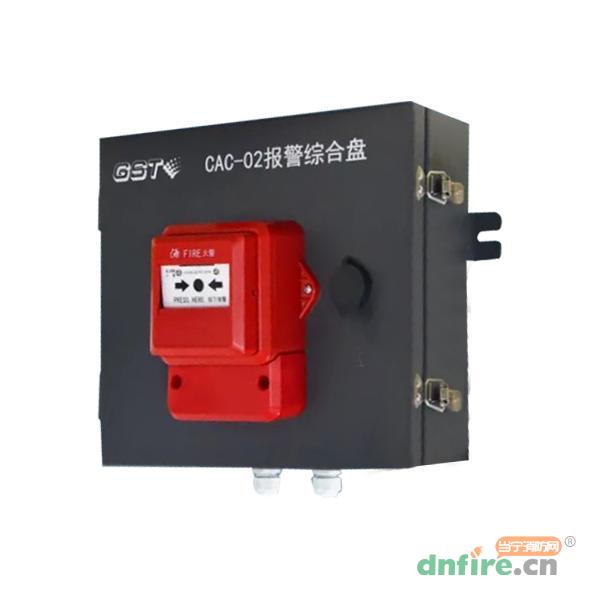

一、CAC-02報警綜合盤的簡介
CAC-02報警綜合盤，外部裝有手動火災報警按鈕，內部可配裝模塊、繼電器、避雷設備等。報警綜合盤主要應用在公路隧道環境中，火災發生后按下報警按鈕上的按片，可向控制器發出火災報警信號，控制器接收到報警信號后，顯示出報警綜合盤的編碼信息并發出報警聲響。本報警綜合盤滿足IP65防護等級，適用于公路隧道環境。也可作為火焰探測器等設備的DC24的供電中轉，以及聯動控制中轉。
二、CAC-02報警綜合盤的特點
1.綜合盤集手動報警按鈕于一體，實現報警。
2.具有良好的防塵防水功能，可達IP65防護等級。
3.手動報警按鈕出現故障時，便于拆卸，節省更換維修成本。
4.綜合盤可耐低溫和高溫，能耐受嚴苛的溫度環境，使用壽命長。
5.接線方式簡單，現場易操作。
三、CAC-02報警綜合盤的技術參數
| 型號 |
CAC-02 |
| 名稱 |
報警綜合盤 |
| 品牌 |
海灣 |
| 工作電壓 |
信號總線電壓：總線24V 允許范圍：16V～28V
全部二總線設備，如需給火焰探測器，另接DC24V |
| 工作電流 |
自身不耗電流，只考慮聲光（8mA，即使不裝在箱子上）和手報（0.9mA）耗電量 |
| 金屬外殼 |
室外塑粉；砂紋深灰皺（RAL7024） |
| 工作溫度 |
-40℃～+55℃ |
| 工作濕度 |
95% |

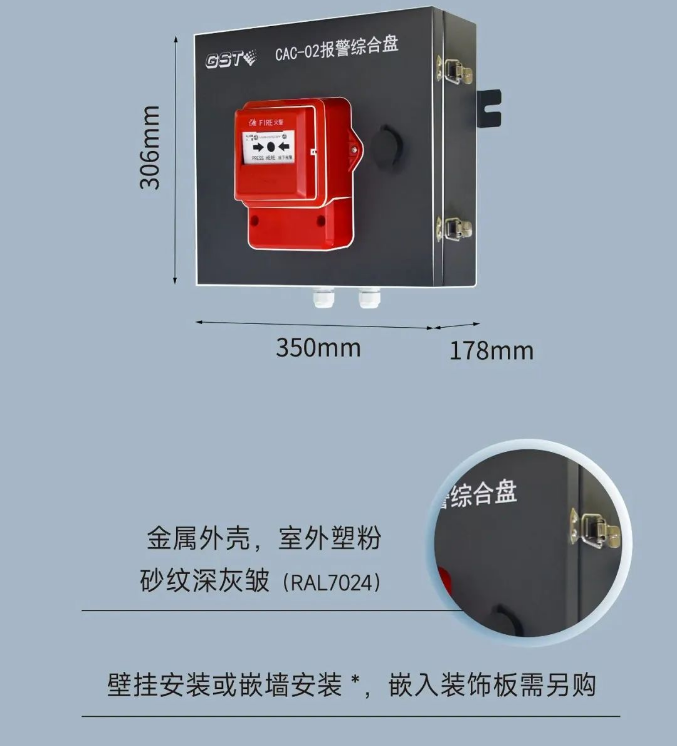

| 尺寸 |
306mm×350mm×178mm；（內可裝2模塊） |
| 安裝孔距 |
330mm；M6X60的膨脹螺栓 固定 |
| 安裝方式 |
壁掛安裝或嵌墻安裝 |
| 防護等級 |
IP65 |
| 執行標準 |
Q/GST 45-2018 |
| 重量 |
約4.5kg |

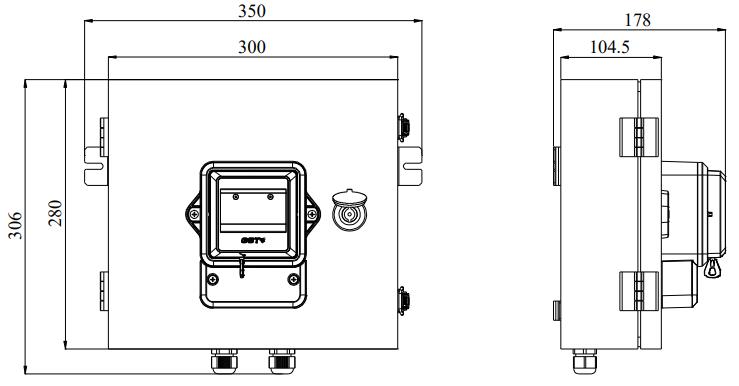

四、CAC-02報警綜合盤的外形示意圖
警報器外形示意圖如下圖所示。（單位：mm）
五、CAC-02報警綜合盤的安裝與布線
1.布線

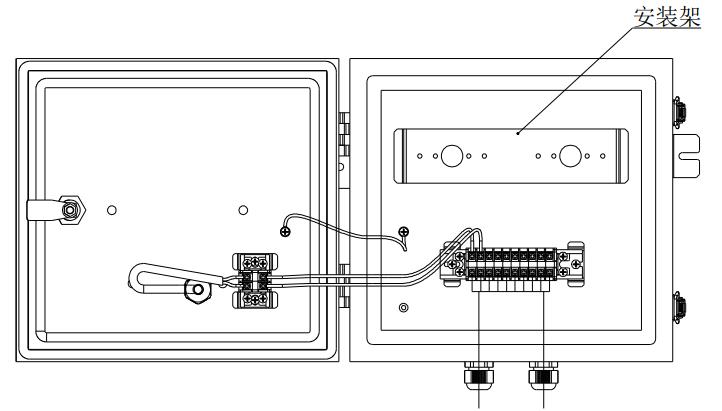

報警綜合盤內部接線示意圖如下圖所示。
報警綜合盤內部接線示意圖

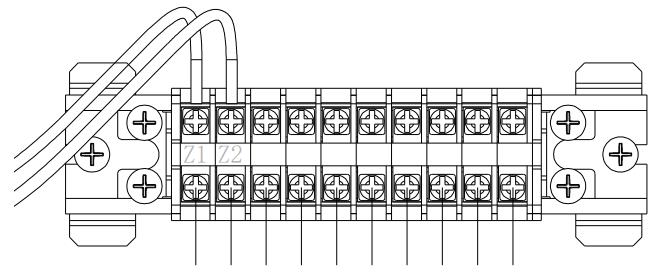

信號總線接入到Z1Z2端子上如下圖所示，接線端子最大電壓不超過660V，最大電流不超過15A。
端子標簽示意圖
如需安裝繼電器或者避雷設備，需自行配裝標準導軌，標準導軌連同繼電器或避雷設備一起固定到安裝架上。
2.安裝

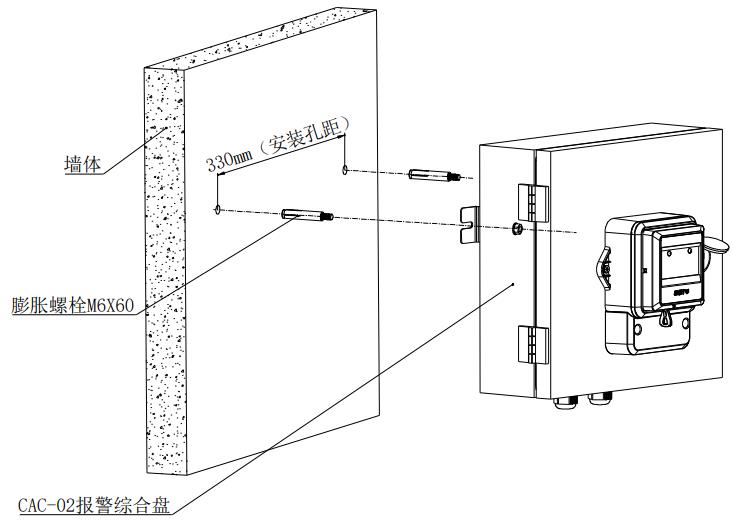

安裝前應首先檢查外殼是否完好無損，標識是否齊全，確認無誤后，用兩只M6×60膨脹螺栓將報警綜合盤固定在墻壁上即可，安裝高度為：綜合盤底部與地面距離1.3m~1.4m，安裝分為壁掛安裝和嵌墻安裝，壁掛安裝尺寸如下圖所示。
壁掛安裝示意圖

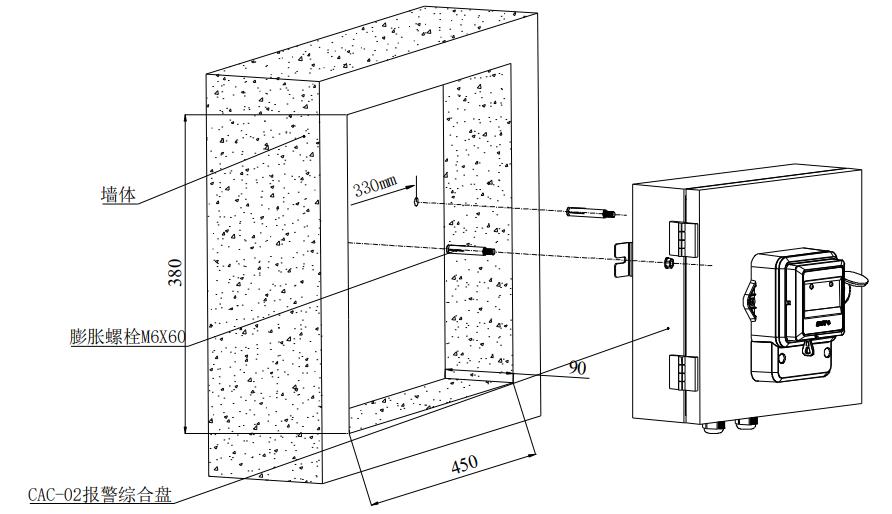

嵌墻安裝尺寸如下圖所示，嵌墻安裝墻壁槽預留尺寸為：380mm*450mm*90mm。
嵌墻安裝示意圖(預留尺寸450X380)
嵌墻槽內安裝位置示意圖
3.接線
接線按下述步驟進行：
首先用鑰匙打開箱鎖，打開箱扣，將箱蓋翻轉。
將電纜線從報警綜合盤的防水接頭孔中穿入箱體，接到箱體內的接線端子上，完成內部所有接線后需緊固防水接頭。
關閉箱蓋后鎖緊箱扣和箱鎖。
防水接頭型號為PG11，安裝防水接頭的開孔直徑為18.6mm。防水接頭適用線纜直徑范圍：5mm~10mm。
如果防水接頭穿線后又棄用此接頭，或防水接頭防水膜破裂時，需用一段直徑5mm~10mm的電纜線將防水接頭塞住并擰緊；或者直接更換新的防水接頭。注意：報警綜合盤應安裝在安全區域。一個出線防水接頭只能穿一根電纜線。
