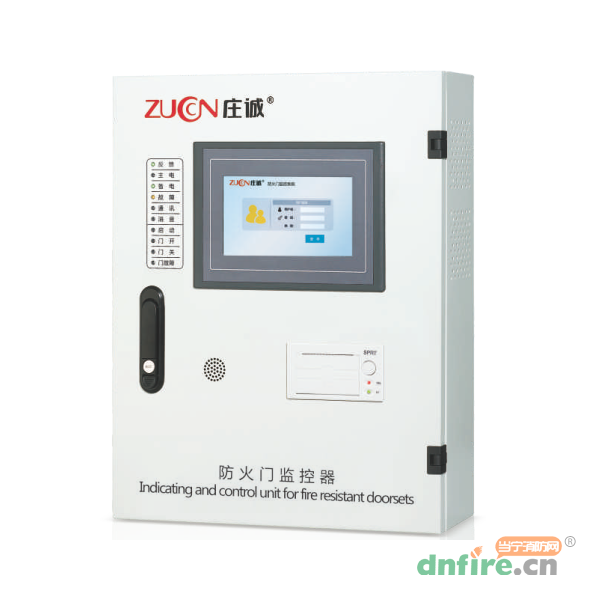

一、ZC-FD-H防火門監控器的概述
ZC-FD-H防火門監控器基于嵌入式工控機系統軟硬件平臺，實時性強，可靠性高，能與現場各種防火門監測裝置進行通信并對數據進行發送，實時對現場防火門的狀態監控和防火門監測裝詈產品信息的實時反饋。當火災發生時，監控器指令各類防火門監測裝置快速關閉防火門，實現防火分區隔離，并能接收來自防火門監測裝謚的報警信號，發出聲光報警信號和控制信號，指示報警部位，數據匯總顯示，具有管理、查看、報警、打印、分析、記錄并保存報警信息的功能。
二、ZC-FD-H防火門監控器的特點
系統功能：采用工業級嵌入式人機界面模塊及防火門監控器系統管理軟件配接CRT圖形顯示系統；
實時監測：防火門監控器對監測的現場裝置設備進行24小時實時自動巡檢、監測，通過集中顯示監測在線（常開、常閉）防火門的開啟、關閉、故障狀態，實時監測各節點的工作狀態：故障（離線）、通訊狀態、電源工作狀態等；
故障報警：準確及時的根據故障類型產生相應的聲光報警信號；
顯示狀態：可實時顯示連接到系統上的監控區域分機和監控裝置設備地址、中文備注、狀態等，按故障類型和發生的時間先后順序、分區顯示；
歷史記錄：存儲、查詢及打印監控節點的詳細信息；
中文輸入：支持多種方式輸入點位中文備注 （樓層、配電箱編號、故障類型、監控器編號等 ） ；
遠程配置：可遠程配置監測裝置；
遠程控制：可遠程控制聯網現場監測裝置進行復位、自檢等操作；
操作等級：可通過級別設置分配操作權限；可對系統操作人員設置不同的權限等級；
消防聯動：提供對外聯動信號；
數據轉發：通過以太網通訊等方式接入其它系統，
在線升級：通過網絡實現遠程維護與升級；
系統擴展：綜合管理機設備具有擴展接口，可方便接入其它監控系統。
備用電源：主備電源可自動切換。
三、ZC-FD-H防火門監控器的技術參數
| 符合標準 |
國家標準GB29364-2012《防火門監控器》 |
| 主電源 |
AC 220V 50/60Hz(電壓允許85-110%范圍偏差內變化） |
| 備用電源 |
2xDC12V/12Ah(主電源電壓過低或者中斷時，維持設備正常工作≥3小時 |
| 輸出功率 |
250W |
| 輸出電壓/電流 |
輸出電壓：DC24V 最大輸出電流：10A |
| 通訊方式 |
1路CAN總線接口、2路二總線接口、1路232接口(CRT)、1路以太網TCP/IP接口 |
| 線纜要求 |
NH-RVS 2x1.5mm2/NH-RVS 2x2.5mm2(通訊線） |
| 通訊距離及容量 |
CAN通訊：傳輸距離≤2000m(通過ZC-CAN集線器可延長通訊距離），
最大組網容量≤100臺區域分機，總監控容量≤2040編碼點；
二總線通訊：傳輸距離≤1000m, 每回路最大監控容量≤255套一體式門磁開關或≤128套一體式電動閉門器等負載設備； |
| 聯動控制輸出 |
開關量信號（常開） |
| 火警聯動功能 |
1路無源開關量信號或火警模塊接入 |
| 主要組成部件 |
顯示方式：7寸觸摸屏
蓄電池
聲光報警器件：內置揚聲器，LED指示燈
微型熱敏打印機 |
| 工作環境 |
工作溫度： -10~+55℃, 儲存溫度：-20~+70℃ 相對濕度:≤95% |
| 歷史記錄 |
存儲容量≥100000條 |
| ZC-CAN集線器（選配） |
可輸出4條通訊回路，每回路通訊容量100個編碼點，通訊距離2000m, 起中繼隔離作用 |
| 外形尺寸 |
1830mm x 600mm x 600mm(高x寬X深） |

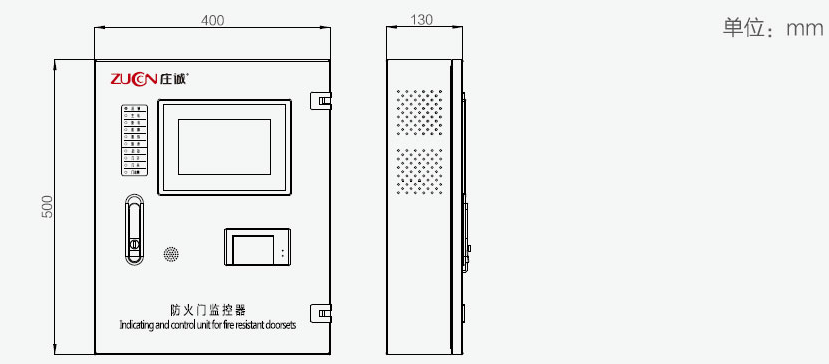

四、ZC-FD-H防火門監控器的外形尺寸
