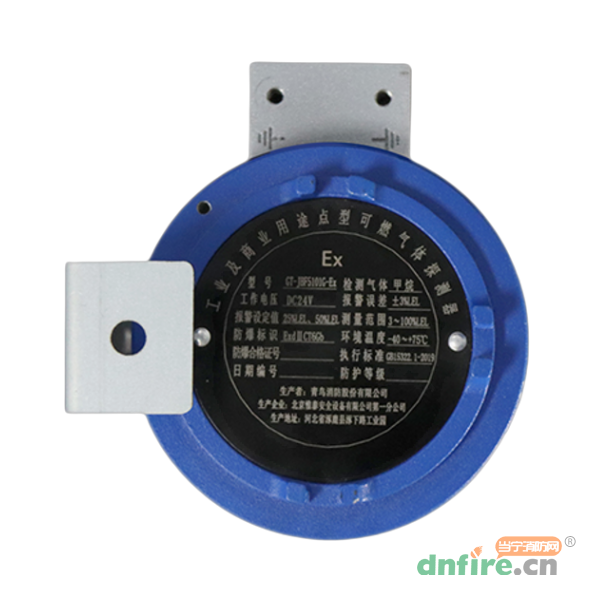

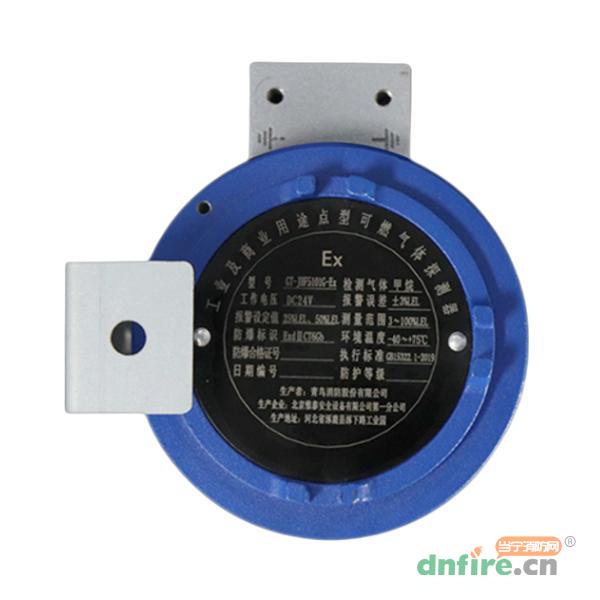

一、GT-JBF5101G-Ex工業及商業用途點型可燃?xì)怏w探測器概述
青鳥GT-JBF5101G-Ex主要用于工業及商業環境中對甲烷氣體進行探測。該探測器采用四線制，電子編碼方式，內置催化燃燒式傳感器?？蓹z測環境中可燃?xì)怏w甲烷的濃度變化，當甲烷濃度達到設定的報警閾值時，能及時發出報警信號，以提醒人們采取相應的安全措施，預防可燃?xì)怏w泄漏引發的爆炸、火災等危險事故。探測器防爆標志為ExdIICT6Gb，防護等級達IP67，可直接接入青鳥可燃?xì)怏w報警主機。

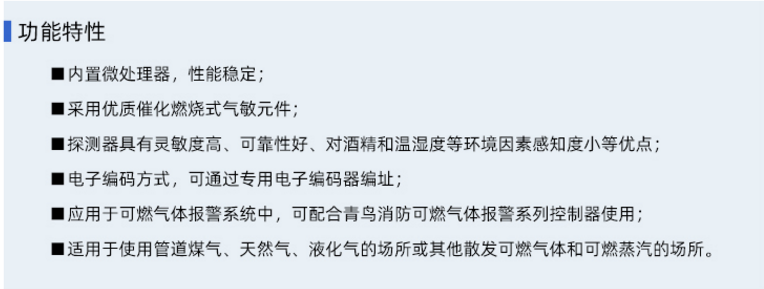

二、GT-JBF5101G-Ex工業及商業用途點型可燃?xì)怏w探測器特點
準確探測：采用催化燃燒式傳感器，對甲烷氣體具有較高的靈敏度和準確性，能夠精確檢測環境中甲烷氣體的濃度變化，為安全防護提供可靠的數據支持。
兩級報警：具備兩級報警功能，低限報警閾值為25%LEL，高限報警閾值為50%LEL，可根據氣體濃度的不同程度發出相應的報警信號，使人們能夠更及時、準確地掌握氣體泄漏情況。
響應迅速：響應時間T90＜30s，能夠在短時間內對可燃?xì)怏w濃度變化做出反應，快速發出報警信號，為處理緊急情況爭取寶貴時間。
防爆設計：防爆標志為ExdIICT6Gb，能在具有爆炸性氣體環境的場所中安全穩定地工作，有效防止探測器自身產生的電火花等引發爆炸事故。
防護等級高：防護等級達到IP67，具備良好的防塵、防水性能，可適應各種惡劣的工作環境，如潮濕、多塵等場所。
工作范圍寬：工作溫度范圍為-10℃～+55℃，環境濕度為10%～95%RH（無冷凝），環境壓力為86kPa～106kPa，能夠在較寬的溫度、濕度和壓力范圍內保持穩定的工作性能。
電子編碼：采用電子編碼方式，可通過編碼器方便地對探測器進行地址設置等操作，便于系統的安裝和調試。
調零標定：具有調零、標定功能，可定期對探測器進行校準，確保其檢測精度和可靠性。
狀態指示：帶有LED狀態指示燈，可直觀地顯示探測器的工作狀態，如正常運行、報警、故障等，方便工作人員進行日常巡檢和維護。
信號輸出多樣：輸出信號包括二總線制信號和一組無源開關量輸出。二總線制信號可將探測器檢測到的氣體濃度等信息傳輸給可燃?xì)怏w報警主機，無源開關量輸出可用于控制外部設備，如聲光報警器、排風扇等，實現與其他安全設備的聯動控制。

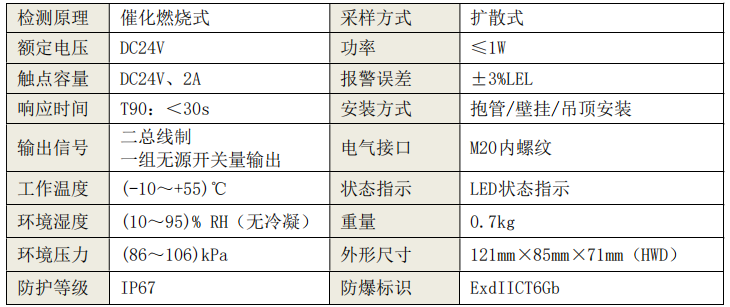

三、GT-JBF5101G-Ex工業及商業用途點型可燃?xì)怏w探測器參數
| 檢測原理 |
催化燃燒式 |
| 采樣方式 |
擴散式 |
| 工作電壓 |
電壓范圍：DC(18～30)V；額定電壓：DC24V |
| 觸點容量 |
DC24V/2A AC220V/3A |
| 功耗 |
≤1W |
| 報警誤差 |
±3%LEL |
| 響應時間 |
T90：<30s |
| 安裝方式 |
抱管、壁掛或吊頂 |
| 工作溫度 |
(-10～+55)℃ |
| 電氣接口 |
M20內螺紋 |
| 環境濕度 |
相對濕度≤95%RH （40℃±2℃無凝露） |
| 外形尺寸 |
121mm×85mm× 71mm（HWD） (不含安裝支架) |
| 環境壓力 |
(86～106)kPa |
| 重量 |
約0.7kg |
| 防護等級 |
IP67 |
| 防爆標志 |
Ex db ⅡC T6 Gb |
| 測量范圍 |
（3～100）%LEL |
| 操作方式 |
控制器操作 |
| 輸出信號 |
二總線、一級無源開關量輸出 |
| 報警狀態指示燈 |
低報時指示燈長亮；高報時指示燈閃亮 |

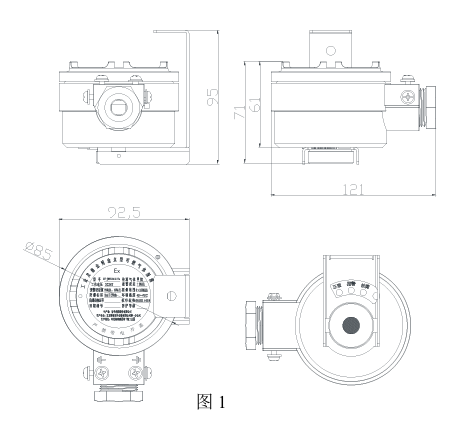

四、GT-JBF5101G-Ex工業及商業用途點型可燃?xì)怏w探測器外形尺寸圖

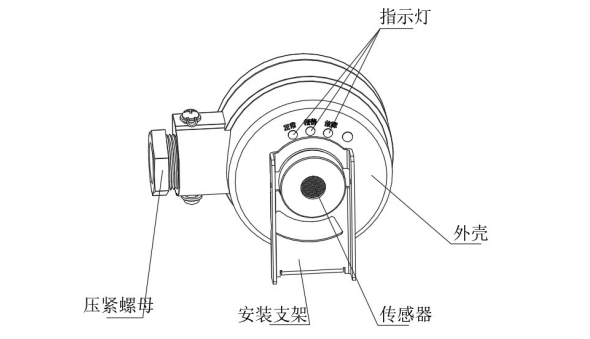

五、GT-JBF5101G-Ex工業及商業用途點型可燃?xì)怏w探測器安裝方式
可燃?xì)怏w探測器安裝時可根據現場工況條件選擇合適的安裝方式，如上圖所示，安裝時先將安裝支架固定到墻面上，然后將探測器的傳感器接頭部分卡到安裝支架的安裝孔，使用2個M3×10頂絲固定，安裝時請確保墻面有足夠的強度可以支撐并牢固固定探測器。抱管安裝需要購買管箍類的安裝工具。注：其他安裝要求可按GB 50493-2019《石油化工可燃?xì)怏w和有毒氣體檢測報警設計規范》執行。

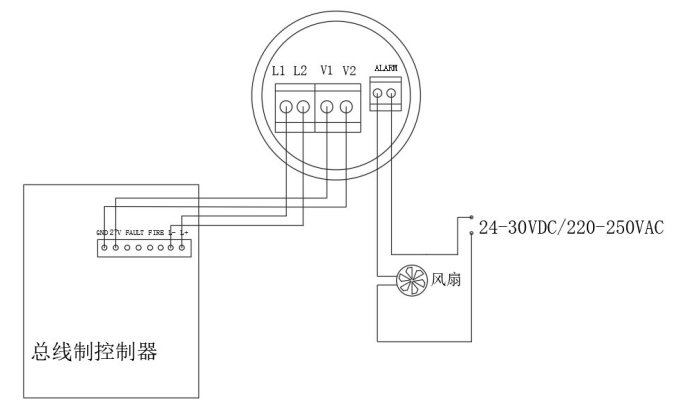

六、GT-JBF5101G-Ex工業及商業用途點型可燃?xì)怏w探測器接線圖
探測器接線見上圖，接線時需注意以下內容：
a.L1、L2為二總線信號接線端子（無極性）；V1、V2為DC24V電源接線端子（無極性）；ALARM為繼電器無源輸出端子，可控制一組開關量
b.探測器連接電纜選擇需根據現場環境的防護要求與當?shù)氐姆煞ㄒ?guī)要求相適應。考慮防爆、防護及電磁干擾因數，為確保系統穩定工作，推薦使用RVVP或KVVP型(1.0 mm2～2.5mm2)4芯線纜。線纜外徑為Φ9mm時可達到最好的防護效果
c.屏蔽線外層應完好進入到探測器殼體內后剝開接線
d.線纜屏蔽層在控制器（系統）端、探測器端須安全接地
e.探測器外殼需安全接地，惡劣環境下需根據情況特殊處理

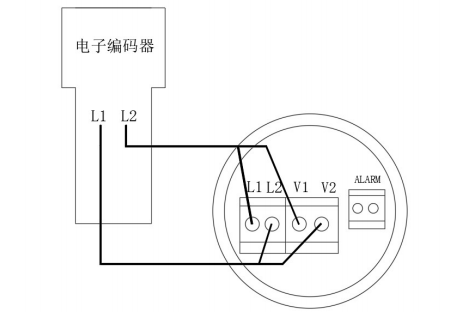

七、GT-JBF5101G-Ex工業及商業用途點型可燃?xì)怏w探測器編碼說明
操作說明：使用JBF6481-E手持式編碼器編址
①將編碼器的L1、L2分別接在探測器的L2和V2、L1和V1，如圖所示；
?、诎淳幋a器【功能】鍵開機→選擇【1.11SF火災報警】→【1.寫地址】→通過鍵盤輸入地址；
?、郯础净剀嚒挎I確認編址，成功后編碼器會顯示“成功”，否則編碼器顯示“失敗”。
