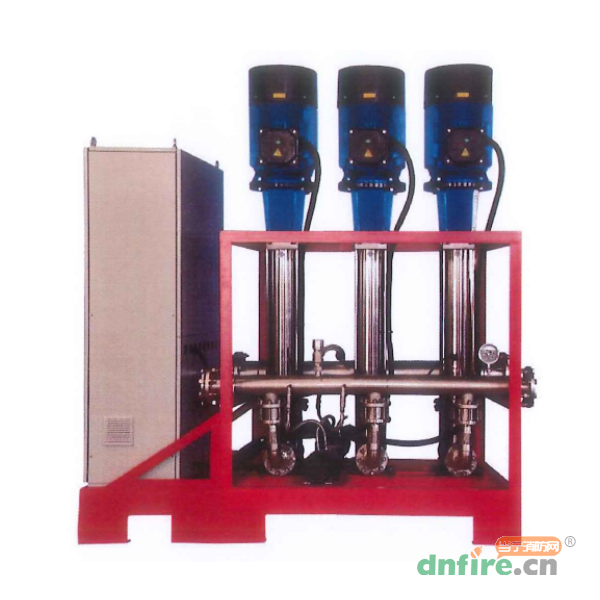

一、XSWBZ800/2.5-PAVLN中壓細水霧滅火系統概述
中壓細水霧滅火系統（開式2.5MPa）利用清水作為滅火介質，采用特殊的噴頭在特定的壓力下將水流分解成霧滴進行滅火，具有經濟、適用范圍廣等特點，已成為替代氣體滅火和其他滅火設備的重要技術之一，具有廣泛的應用前景。
二、XSWBZ800/2.5-PAVLN中壓細水霧滅火系統組成示例

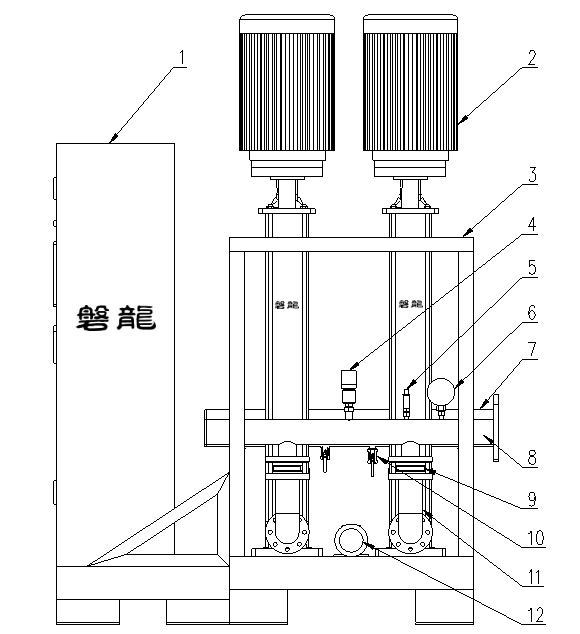

由離心泵、安全閥、壓力表、進水管路、中壓出水管路、穩壓泵、控制柜等組成，用于離心泵供水、管道穩壓以及滅火裝置的控制等。如圖所示。
1.控制柜
2.多級立式離心泵（不同規格型號泵數量不一樣）
3.泵組支架
4.安全閥
5.壓力傳感器
6.壓力表
7.進水管路
8.中壓出水管路
9.止回閥
10.球閥
11.金屬軟管
12.穩壓泵
三、XSWBZ800/2.5-PAVLN中壓細水霧滅火系統適用范圍
本裝置主要適用于以下場所的火災：
1）檔案館、圖書館書庫、檔案資料庫、博物館、文物庫和古建筑等場所的可燃固體表面火災；
2）液壓站、油浸電力變壓器室、潤滑油站和倉庫、透平油倉庫、渦輪機房、柴油發電機房、燃油鍋爐房、噴漆烤漆生產線、燃油鍋爐房、燃油直燃機房、白酒酒精倉庫、油開關柜室等場所的可燃液體火災；
3）變配電室、發電機房、計算機房、數據中心機房、通訊機房、中央控制室、大型電纜室、電纜隧（廊）道、電纜夾層、電纜豎井等場所的電氣設備火災；
4）引擎測試間、煙草庫房、地鐵站廳、隧道、機場候機樓、醫院停車場、地下空間及大空間庫房等場所；
5）某些化工設施的降溫以及環保上的控溫降塵等。
本裝置不適用于撲救下列火災：
1）可燃固體的深位火災；
2）能與水發生劇烈反應或產生大量有害物質的活潑金屬及其化合物的火災；
3）可燃氣體火災。
四、XSWBZ800/2.5-PAVLN中壓細水霧滅火系統技術參數
| 型號 |
XSWBZ800/2.5-PAVLN |
| 名稱 |
細水霧滅火裝置 |
| 品牌 |
磐龍 |
| 泵組數量 |
二用一備 |
| 額定流量 |
800 L/min |
| 單臺泵組額定流量 |
400 L/min |
| 額定工作壓力 |
2.5 MPa |
| 單臺泵組電機額定功率 |
30 KW |
| 工作電源 |
AC380V，50Hz |
| 啟動方式 |
自動、手動、機械應急 |
| 使用環境溫度 |
4℃～50℃ |
| 設備重量 |
1700kg |
| 設備外形尺寸 |
2.4×1.1×2.6m（長×寬×高） |
| 基礎尺寸 |
2.68×1.5m（L×W 見下方設備間布置圖） |
| 自愿性3C證書編號 |
Z2021081803000487 |
注：中壓細水霧滅火裝置型號表示：如XSWBZ800/2.5-PAVLN。
XSW——細水霧滅火裝置；
B——細水霧滅火裝置為泵組式；
Z——細水霧滅火裝置壓力等級為中壓；
800——裝置額定流量（L/min）；
2.5——裝置額定壓力（MPa）；
PAVLN——磐龍(PAVLN)。

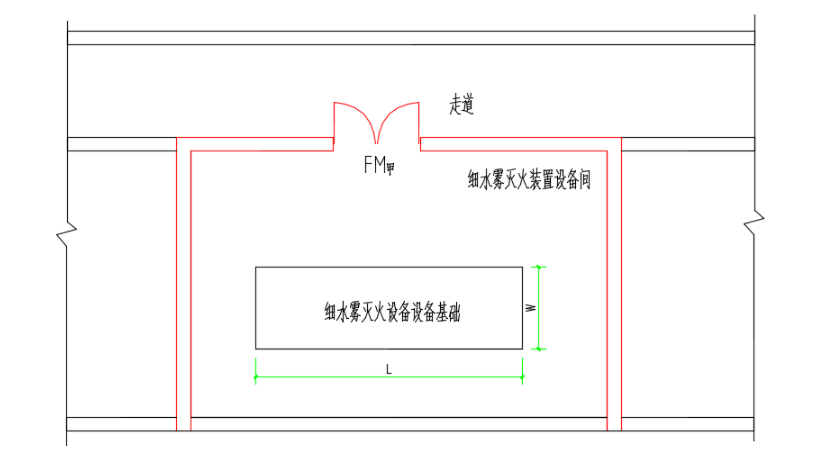

五、XSWBZ800/2.5-PAVLN中壓細水霧滅火系統設備間布置示例
注1：示意圖包含泵組、穩壓泵、控制柜等部件的基礎尺寸和設備重量（高壓系統包括了中繼水箱），如需設置獨立的儲水箱和補水泵，儲水箱容積和補水泵應由相關專業計算確定。
注2：細水霧滅火裝置設備間的門應能方便設備搬運，門的凈寬度可參考所選型號的部件外形尺寸，或者預留吊裝孔，吊裝孔尺寸建議不小于控制柜及中繼水箱的基礎尺寸。
