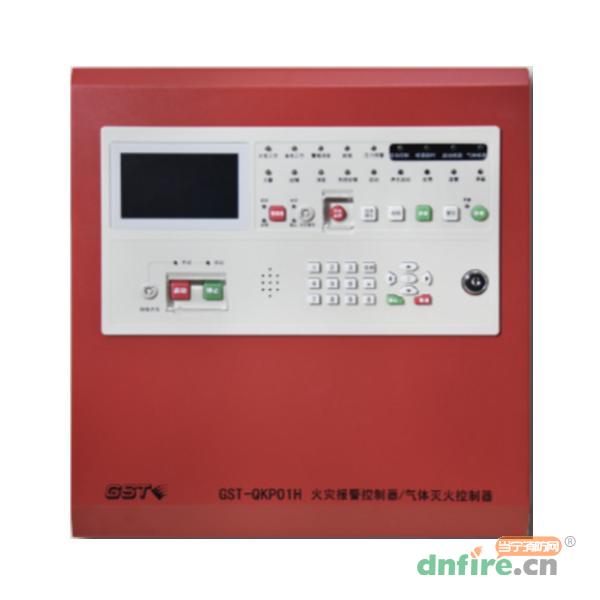

一、GST-QKP01H高能氣體滅火控制器概述
GST-QKP01H火災報警控制器/氣體滅火控制器是海灣公司為適應工程設計的需要而開發的，QKP01H為典型的氣體滅火控制裝置，可配接感煙/感溫/火焰探測器、手動報警按鈕、緊急啟停按鈕、聲光警報器、氣體噴灑指示燈、手自動轉換開關以及輸出模塊等，具有火災探測和氣體滅火控制功能，可實現一個防護區的火災報警和氣體滅火控制。QKP01H滿足GB 4717-2005《火災報警控制器》和GB 16806-2006《消防聯動控制器》中有關氣體滅火控制器的要求，為室內使用設備。
二、GST-QKP01H高能氣體滅火控制器特點
配置靈活、可靠性高：
采用海灣成熟的總線技術實現與現場控制和報警設備的連接，緊急啟/停按鈕、用于指示噴灑的氣體噴灑指示燈、區域訊響器和手自動轉換開關等設備均可方便的連接到QKPH上，布線簡單方便且配置靈活；
鑒于氣體滅火系統的特殊性，采用了可靠的設計方法，以故障導向為安全原則進行產品設計，并經過了嚴格測試，使產品具有了極高的可靠性。
功能強、控制方式靈活：
QKPH為一個完全開放的系統，可與消防聯動控制器聯網通信實現遠程監控。
窗口化、漢字菜單式顯示界面：
采用窗口化菜單式命令，增加了每屏中所包含的信息量，當有多種類型的信息存在時，通過查詢功能和箭頭鍵操作可以方便的看到各種全面細致的顯示信息，漢字菜單做到了明白易懂、方便直觀，通過簡單的操作（選擇數字或移動光條）就可實現系統提供的多種功能。
模塊式開關電源：
供電電源為低壓開關電源，對主、備電均作穩壓處理，保證低壓時系統仍能正常工作。充電部分采用開關恒流定壓充電，保證輸入AC176V對電池的可靠快速充電；
具有備電保護功能：備電供電時，當備電電壓低于DC20V時系統將自動切斷備電。
三、GST-QKP01H高能氣體滅火控制器參數
| 型號 |
GST-QKP01H |
| 名稱 |
氣體滅火控制器/火災報警控制器 |
| 品牌 |
海灣 |
| 工作電壓 |
AC220V 50Hz |
| 電池 |
12V 5Ah，2節 |
| 控制輸出 |
具有1路控制輸出 |
| 打印機 |
無 |
| 外殼材質 |
前面板為塑料，其他為金屬 |
| 外形尺寸 |
400mm× 380mm×125mm |
| 外殼防護等級 |
IP30 |
| 重量 |
約10kg |
| 安裝方式 |
壁掛安裝于防護區門口
支持側面和背面進線方式
|

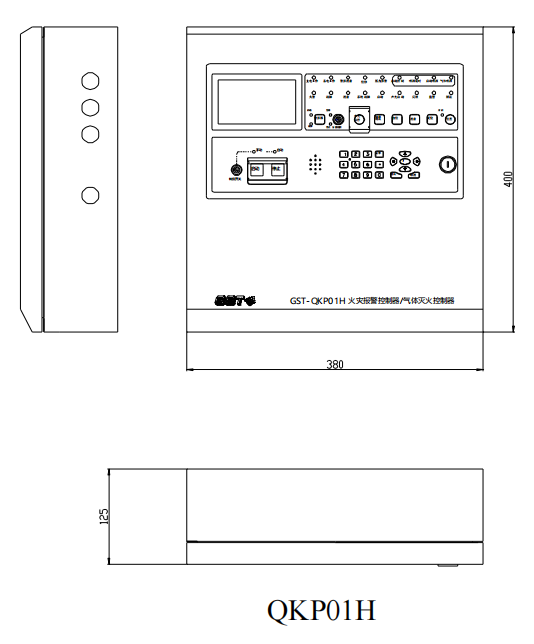

四、GST-QKP01H高能氣體滅火控制器外形尺寸圖
五、GST-QKP01H高能氣體滅火控制器容量
QKPH能支持1個區的氣體滅火設備，能實現對1個防護區的保護。其中每區所帶設備及數量如下：
電磁閥：1個，額定電壓DC24V，最大電流3A；
壓力開關：1個，常開觸點，動作時閉合；
區域訊響器：1～5個，編碼地址范圍1～242；
氣體噴灑指示燈：1～5個，編碼地址范圍1～242；
緊急啟/停按鈕和手自動轉換開關：共1～10個，編碼地址范圍1～242；
輸出模塊：1～3個，編碼地址范圍1～242；
點型感煙探測器：1～20個，編碼地址范圍1～242；
其它探測器和手動報警按鈕（如感溫、火焰等）：1～20個，編碼地址范圍1～242；
聲光警報器：1～2個，非編碼；
手自動指示燈：1～5個，編碼地址范圍1～242。

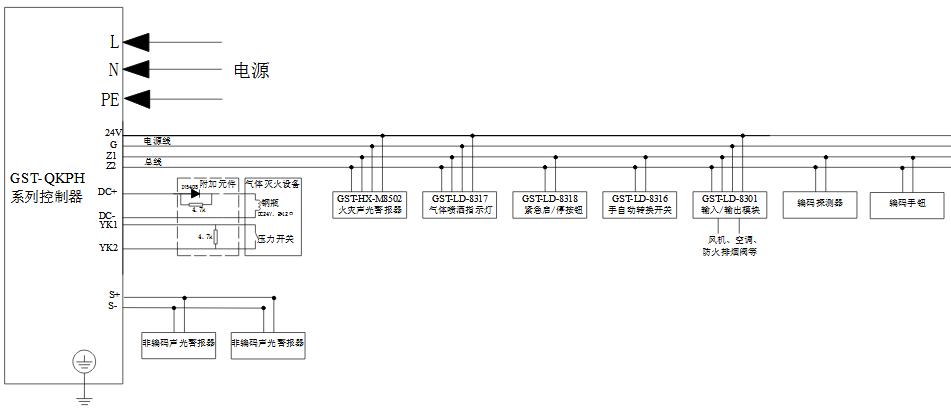

六、GST-QKP01H高能氣體滅火控制器系統接線圖
L、N、PE：交流220V接線端子。
S+、S-：聲光驅動輸出端子，接非編碼聲光警報器；有火警動作時啟動輸出DC24V信號。
24V、G：各區的輔助電源輸出端子，為現場的系統設備如區域訊響器、氣體噴灑指示燈和輸出模塊供電。每分區的接線端子：
Z1、Z2：總線輸出端子，連接編碼探測器、手動報警按鈕、緊急啟/停按鈕、區域訊響器、氣體噴灑指示燈、輸出模塊、手自動轉換開關等總線設備。
YK1、YK2：氣體釋放反饋信號輸入端，應輸入動合型干觸點信號。其終端匹配電阻為4.7kΩ/0.25W。
DC+、DC-：電磁閥的驅動信號輸出端子，通常該端子間輸出電壓小于DC0.7V，啟動時輸出DC24V電壓且最大3A的信號。終端匹配電阻為4.7kΩ/0.25W。
CAN-L、CAN-H：配置CAN通訊卡，包含此端子，用于和消防聯動控制器相連的通訊總線端子?！ 、N、PE：交流220V接線端子。
