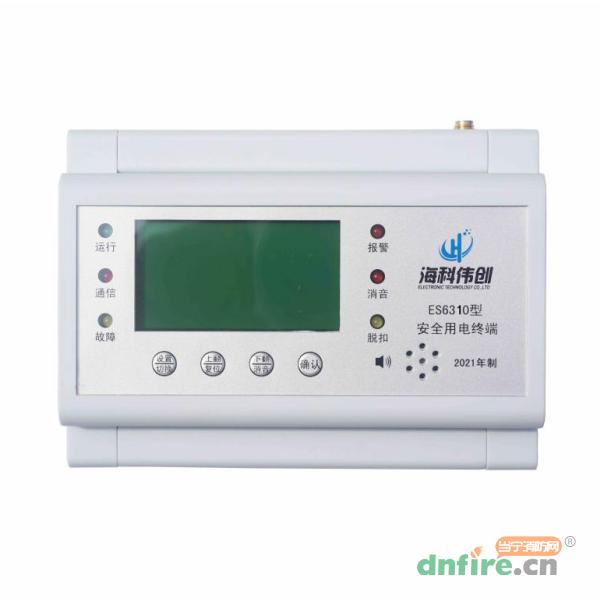

一、ES6310系列安全用電終端概述
ES6310系列安全用電終端是針對0.4kV以下的TT、TN系統設計的智能電力裝置，具有三相交流電計量監測、四象限電能計量、諧波分析、剩余電流監測、線溫監測等監測功能，終端通過RS485通訊或4G無線通訊方式將火災危險參數實施監控和管理。終端同時具備設備管理屬性，客戶可針對各類重點用電設備進行遠程監管和控制。
產品采用微控制器技術，集成度高，體積小巧，安裝方便，集智能化，數字化，網絡化于一身，是建筑監控裝置預防監控、系統絕緣老化預估等的理想選擇。同時將原有RS485通訊升級為4G無線通訊方式，解決了現場布線難的問題。作為一種智能化、數字化的采集元件，該智能裝置已廣泛應用于各種控制預警系統、SCADA系統和能源管理系統。
二、ES6310系列安全用電終端優勢特點
1、手機APP免費使用1年（具體細節根據客戶類型另行溝通），安裝成本低、安裝簡單，通訊穩定可靠。
2、終端自帶電能計量功能，替代原有三相電能表，并直接具有數據遠傳功能。
3、通過物聯網通信技術對監測對象的狀態進行智能化感知、識別、監控與跟蹤，實現實時化監測，視覺化呈現，提升智能化管理水平，實現隱患提前解決。
4、遠程監控運行狀況，增強運維工作針對性，降低運維費用。
5、代替人工巡檢，減少運維人員數量，避免人為因素干擾。
6、合作伙伴根據實際銷售情況，決定用戶需要承擔哪些費用，增加柜體的利潤點。
7、終端在不連接網絡的情況，仍然具備本地報警功能（聲光報警），無需擔心今后無法連接平臺造成設備浪費。
8、可根據客戶要求定制私有功能和協議。

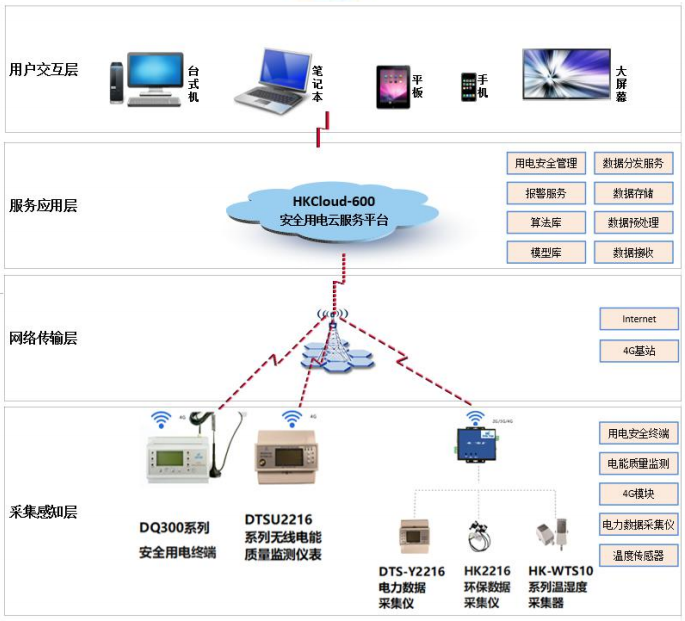

三、智慧安全用電解決方案架構圖
四、ES6310系列安全用電終端技術參數
| 工作電壓范圍 |
85V-305VAC/100-430VDC |
| 功率 |
＜6W |
| 電壓監測 |
監測數量：3 路電壓監測，A、B、C 三相電壓
測量范圍：0~400VAC
測量精度：±0.5%
過壓報警：額定電壓(Un)的120%Un
欠壓報警：額定電壓(Un)的70%Un
響應時間：≤1S（除判定延時）
|
| 電流監測 |
監測數量：3 路電流監測，A、B、C 三相電流
測量范圍：0.1A~800A
測量精度：±0.5%
報警范圍：1A~800A
響應時間：≤11S（除判定延時）
|
| 漏電電流監測 |
監測數量：1 路漏電流監測
測量范圍：20~1000mA
測量精度：±1%
報警范圍：20~1000mA
響應時間：≤11S（除判定延時）
|
| 溫度監測 |
監測數量：4路溫度監測
測量范圍：0℃~150℃(三路線溫)、-30℃~150℃(第四路)
測量精度：±1%
響應時間：≤11S（除判定延時）
|
| 報警延時時間 |
60~86400s |
| 上傳時間間隔 |
60~86400s |
| 事件記錄 |
記錄數量：最近10 條
報警事件：電壓過壓、電壓欠壓、電流報警、漏電電流、溫度報警事件
開關量輸入事件：開關量輸入事件
|
| 開關量輸入 |
輸入形式：無源干節點，內部 5VDC
隔離電壓：1500VDC
|
| 開關量輸出 |
輸出形式：機械式觸點
輸出數量：2 路
節點容量：AC250V/3A ；DC30V/3A
觸點與線圈間電壓：1500VAC
|
| 通訊接口 |
4G支持移動、聯動、電信 |
| 工作溫度 |
-25℃~+60℃ |
| 貯存溫度 |
-40℃~+70℃ |
| 工作濕度 |
5%~95%（無冷凝或結冰） |

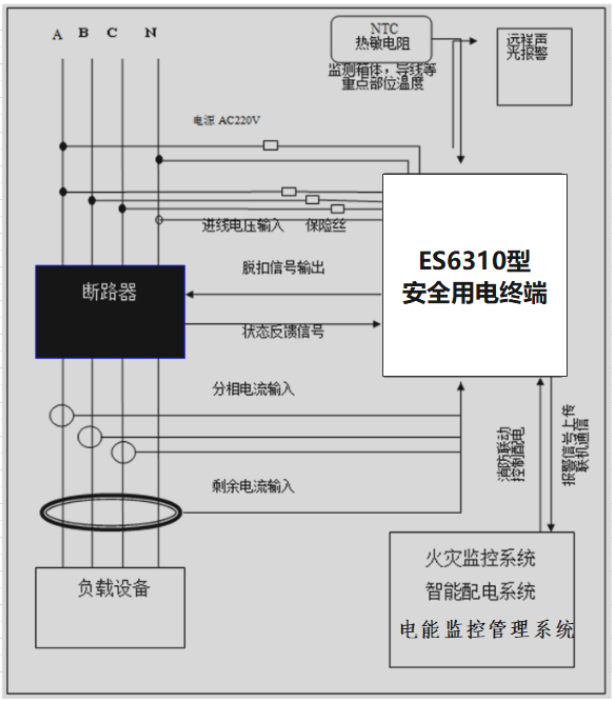

五、ES6310系列安全用電終端典型應用
注：1、在安裝接線時應注意剩余電流互感器的屏蔽層須接大地，若剩余電流互感器在斷路器出線處不方便安裝時，可以安裝于斷路器進線處，ABCN必須同時穿過剩余電流互感器，且地線不能傳進剩余電流互感器；電壓采樣信號也可以取自斷路器出線處。
2、上圖中保險絲的規格型號為5A。
