三江消防設備電源監控系統終端安裝方法

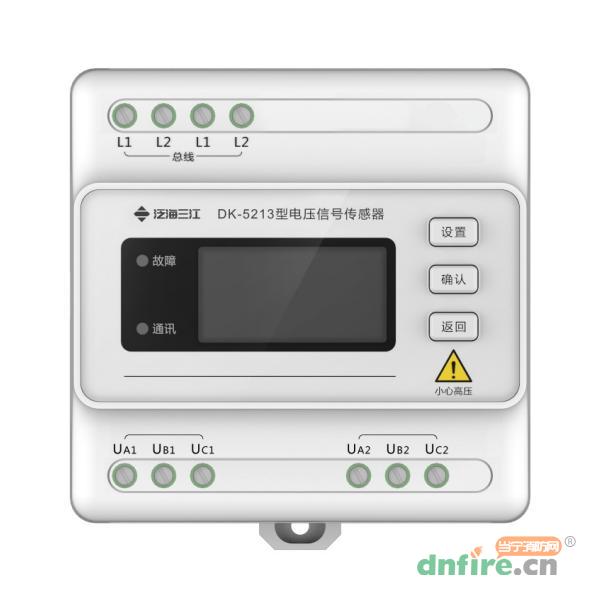

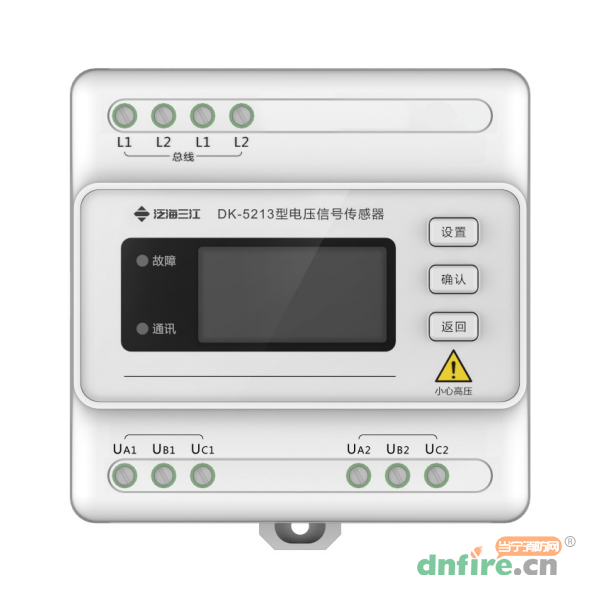

一、DK-5213三相三線雙電源電壓傳感器概述
DK-5213型電壓信號傳感器是一款三相三線雙電源電壓傳感器，其設計、制作、檢驗均符合國家標準：GB 28184-2011消防設備電源監控系統。
傳感器能對2組三相三線制交流電源電壓進行實時監測，當被監測的消防電源出現欠壓、過壓、缺相、錯相等情況時，傳感器立即將采集到的消防設備電源狀態信息回傳給消防設備電源狀態監控器。傳感器自帶液晶屏和按鍵，既可通過消防設備電源狀態監控器設置參數，又可通過本體設置參數，本體設置完成后自動將設置參數上報到消防設備電源狀態監控器設備進行參數同步?？梢栽谙涝O(shè)備電源狀態監控器設備上查詢和設置傳感器的相關通道參數。
二、DK-5213三相三線雙電源電壓傳感器特點
當被監測的消防設備電源發生欠壓、過壓、錯相、中斷等情況時，傳感器能在100s內發出故障報警信號；
當被監測的消防設備電源電壓低于AC324V±5%時，報欠壓故障；高于AC 419V±5%時，報過壓故障；電源電壓線某一相未連接時，報缺相故障；三根相線的相序接線錯誤時，報錯相故障；
傳感器以無極性二總線與三江消防設備電源狀態監控器連接，無需另外供電，安裝使用簡單方便；
內置高檔MCU，應用先進的軟件算法，具備強大的分析、判斷能力，對接入傳感器的消防設備電源進行實時監測；
傳感器采用電子編碼方式，每個傳感器占用一個總線地址，現場編碼簡單、方便；
每個傳感器擁有6個通道，可同時監測2組三相三線制消防設備電源，也可通過消防設備電源狀態監控器設置其中某組電源通道啟用或不啟用；
通過LED燈指示傳感器狀態：報故障時黃色指示燈常亮；
LCD液晶顯示屏顯示對應通道的電壓值。
三、DK-5213三相三線雙電源電壓傳感器參數
| 工作電壓 |
DC24V（總線供電） |
| 工作電流 |
監視狀態＜1.0mA，報故障狀態＜2.5mA |
| 監測電壓 |
額定值A(chǔ)C 380V |
| 指示狀態 |
被監測的消防設備電源電壓低于AC 324V±5%時，報欠壓故障，被監測的消防設備電源電壓高 AC419V±5%時，報過壓故障；
被監測的消防設備電源三根相線的相序接線錯誤時，報錯相故障；
當 A、B、C 三相都缺相時，消防設備電源狀態監控器會報出此組交流電源中斷
|
| 使用環境 |
溫度：-10℃～50℃，相對濕度≤93%（40℃±2℃無凝露） |
| 編碼 |
電子編碼，編碼范圍：1～324 |
| 安裝方式 |
導軌式安裝或壁掛式安裝或面板式安裝 |
| 外殼材料 |
白色ABS |
| 外形尺寸 |
長90mm×寬89mm（含滑塊94.2mm）×高39.3mm |
| 產品重量 |
約156g |
四、DK-5213三相三線雙電源電壓傳感器安裝
標準35mm DIN導軌安裝
壁掛式安裝及面板式安裝

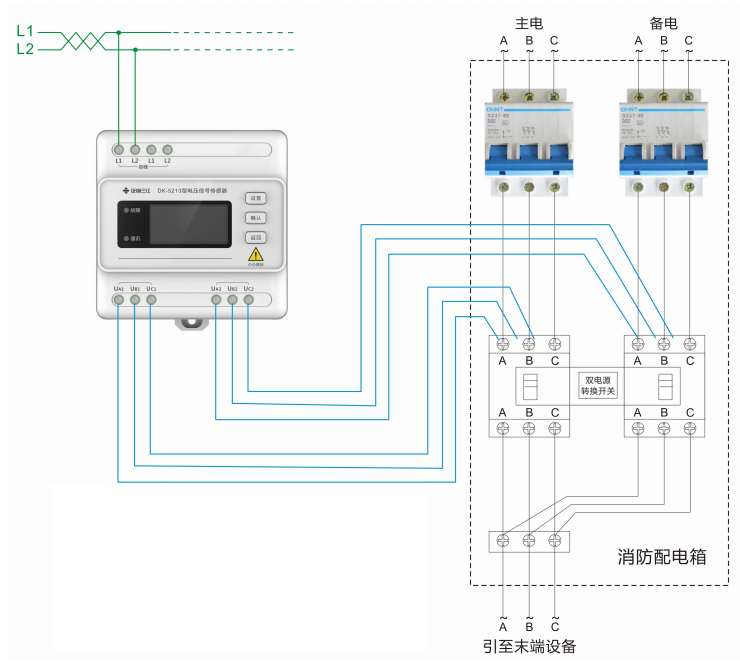

五、DK-5213三相三線雙電源電壓傳感器接線圖
總線L1、L2的接線方式：如圖所示，將傳感器接線端子L1、L2分別與消防設備電源狀態監控器的總線L+、L-相連接，L1、L2接線時不分極性。一般環境，建議采用雙絞線；強干擾環境，建議采用屏蔽雙絞線。

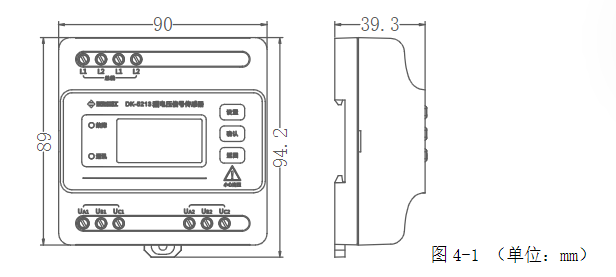

六、DK-5213三相三線雙電源電壓傳感器外形尺寸圖
