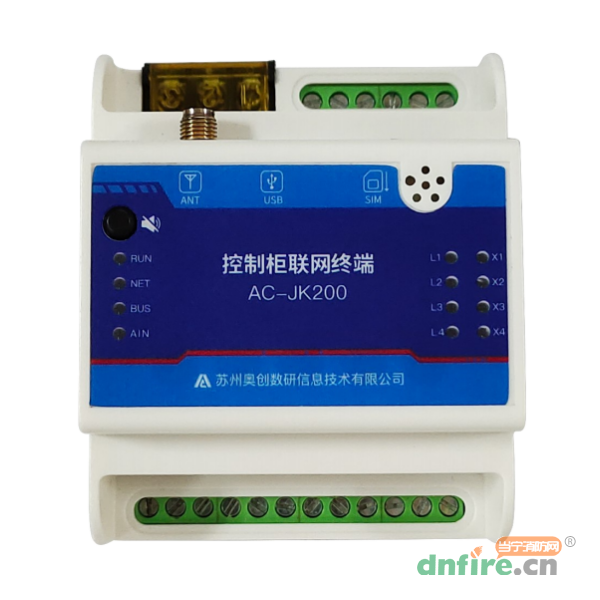

一、AC-JK200控制柜聯網監測終端概述
AC-JK200控制柜聯網監測終端是蘇州奧創數研有限公司自主研發，主要應用于消防水泵，消防風機類控制柜狀態監測的物聯網終端。
由于其設計精巧，安裝及配置方便，4G傳輸信號穩定，廣泛應用于水泵控制柜及風機控制柜等泵類控制柜的狀態信號監測。
二、AC-JK200控制柜聯網監測終端功能特點
◎能實時監測控制柜的電源、手自動、啟停、故障等狀態；
◎能夠?qū)崟r(shí)監測水壓、水位等模擬量信息；
◎支持4路AC220V交流信號免加繼電器直接接入；
◎支持4路無源開關量信號接入，控制柜內的各種電壓規格的信號可通過增加相應規格繼電器轉換信號后接入；
◎支持一路4~20mA模擬量信號接入，可以接入壓力、液位等傳感器；
◎支持?jǐn)?shù)字量端口與LED燈一對一狀態指示，能夠通過指示燈快速識別端口的當前狀態；
◎支持模擬量端口LED燈狀態指示功能，能夠通過指示燈判別模擬量信號的接入情況；
◎支持多臺聯網終端的級聯，當多臺控制柜在一起時可通過其中一個聯網終端聯網，能減少4G物聯卡的使用數量和通訊費用；
◎支持4G（全網通）通訊，信號穩定；
◎支持通過手機藍牙連接查看設備當前監測狀態，方便現場調試人員調試；
◎支持以GB26875.3協議格式上傳數據；
◎支持藍牙配置，支持配置模板一鍵導入功能，方便現場調試人員調試；
◎支持電腦配置、遇到手機沒電等特殊情況時候還能通過電腦配置；
◎支持在線設備程序的遠程升級功能；
◎支持遠程參數配置，方便后期對在線設備的維護和管理。
◎支持設備遠程遷移功能，能夠?qū)⒃诰€設備遷移至其他服務器；
◎采用塑質外殼，具備良好的絕緣性能；
◎設計精巧，采用35mm標準導軌式安裝方式，現場安裝十分方便。
三、AC-JK200控制柜聯網監測終端技術參數
| 采集輸入接口 |
AC220V 信號輸入(L1-L4) |
數量：4 路
輸入信號類型：AC220V
采樣精度：±1%
|
| |
無源開關量輸入(X1-X4) |
數量：4 路
輸入信號類型：無源干接點輸入
光電隔離：3750 V rms 保護
|
| |
模擬量輸入(AI) |
數量：1 路
輸入信號類型：4-20mA
采樣精度：12 位\雙重?cái)?shù)字濾波器抗噪
|
| 通信 |
4G 網絡 |
LTE 版本支持頻段：
LTE-FDD：B1/B3/B5/B8
LTE-TDD：B34/B38/B39/B40/B41
GSM：900/1800MHz
|
| |
藍牙 |
BLE 符合 Bluetooth Low Energy 4.2 規范
支持手機端藍牙配置
|
| 其他接口 |
天線接口 |
標準 SMA 陰頭天線接口，特性阻抗 50 歐 |
| |
SIM 卡卡座 |
中卡自彈式 |
| 處理器 |
32 位高性能 ARM |
ARM32 位 Cortex-M0 CPU |
| 供電 |
AC:220V/50Hz |
100~264VAC/50Hz |
| |
功耗 |
3W |
| 工作環境 |
工作溫度 |
-20℃～+60℃ |
| |
工作濕度 |
相對濕度 95% （無凝結） |
| 機械性能 |
產品外殼 |
白色塑質外殼 |
| |
產品尺寸 |
87.5×72×62.8（mm） |
| 安裝方式 |
導軌式 |
35mm 導軌安裝 |
