LD3600A-5A/LD3600A-10A直流電源短路保護器適用于現場采用DC 24V直流電源供電的消防設備保護系統,作為隔離終端用電設備的過載或短路的有效裝置。
適用于一臺消防電源(大功率直流24V電源)為多臺消防控制設備供電的場合;
能快速切斷輸入直流過載或短路的消防控制設備,避免影響其他消防控制設備正常工作;

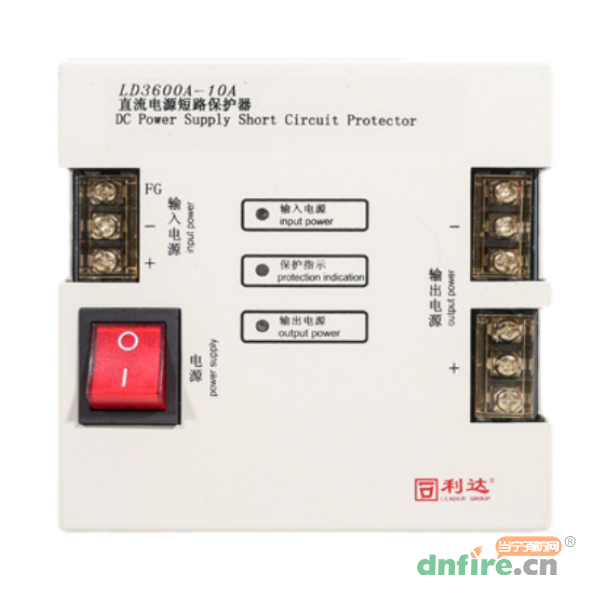

接通DC24V消防電源,輸入電源指示燈亮,啟動電源開關后,輸出電源指示燈亮,過載或短路保護啟動后,保護指示燈亮,輸出電源指示燈滅。一旦保護啟動須人工復位(通過電源開關)。
產品型號 | LD3600A - 10A | |
額定輸出電流 | 10.0A | |
保護輸出電流 | 11.0A | |
額定輸入電壓 Vin | DC 20V~DC 30V | |
額定輸出電壓 Vout | Vout > Vin - 1 | |
保護延遲時間 | 輸出電流從額定工作電流至過載或短路時保護延遲時間小于 1ms,從 0A 至短路時短路保護延遲時間小于 2ms | |
過載保護復位操作 | 關閉直流電源短路保護器船型電源開關,再啟動(合上)即可 | |
工作環境溫度 | -10℃ ~ 50℃ | |
工作環境相對濕度 | ≤95%((40 ± 2)℃(無凝露) | |
外殼防護等級 | IP30 | |
安裝方式 | 壁掛式 | |

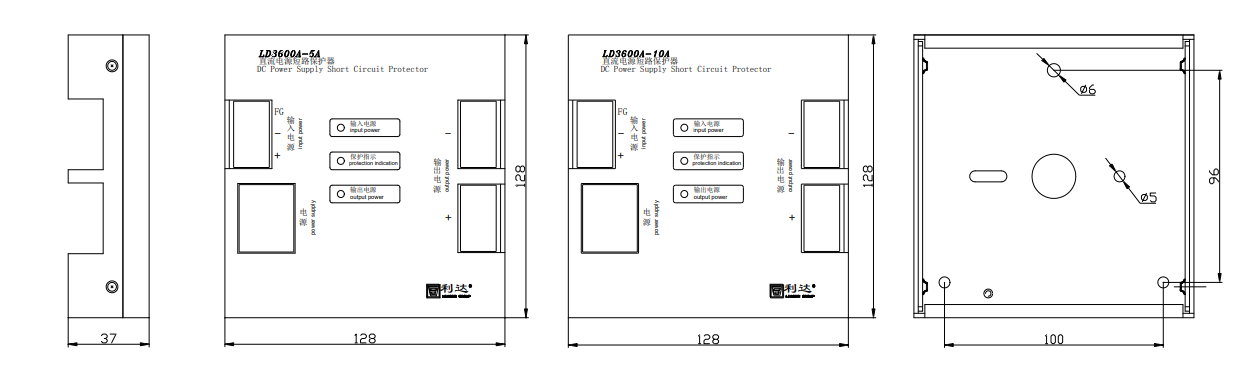

最大外形尺寸 | 長 128mm×寬 37mm×高 128mm | |
重量 | 0.52Kg ± 0.01Kg |
