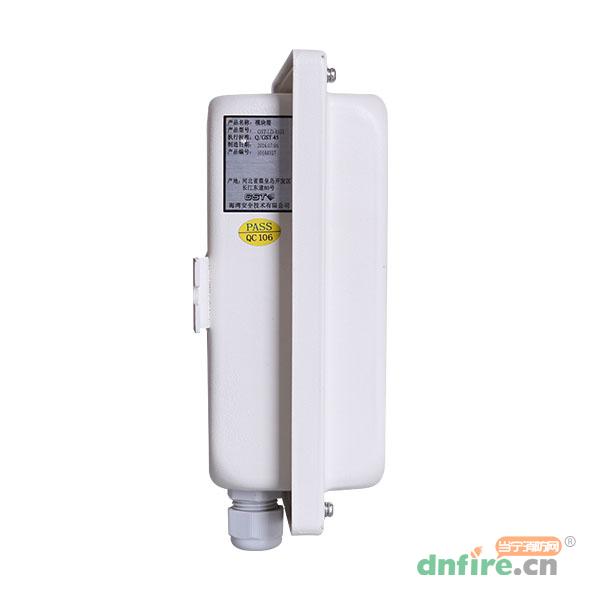

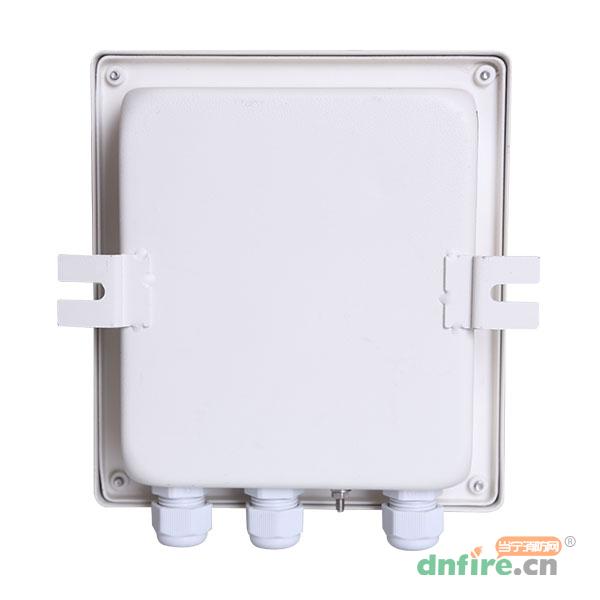

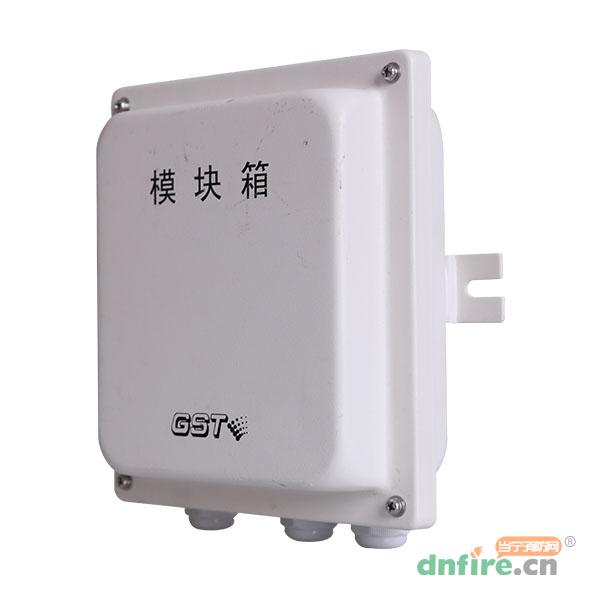

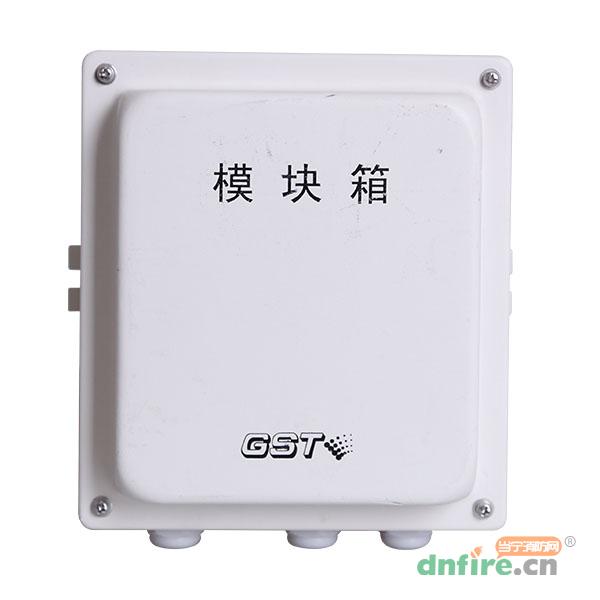

GST-LD-8331型模塊箱由GST-LD-8325（老款為8303）模塊、GST-AS-300安全柵和模塊箱外殼組成，可與J-SAF-GST9213(Ex)消火栓按鈕配接，組成本質安全型防爆系統，一旦發生火災，現場人員按下消火栓報警按鈕，模塊箱將報警信號通過總線傳入控制器，控制器會顯示出該編碼地址的報警信號。當模塊箱出現故障時，控制器會顯示出該編碼地址的故障信號。模塊箱具有檢線功能，當與消火栓按鈕的連接線出現短路、斷路時，模塊箱會向控制器報故障。模塊箱采用電子編碼方式，編碼范圍在1～242之間任意設定，可通過我公司生產的GST-BMQ-2型電子編碼器進行現場編碼。模塊箱應安裝在安全區域。
1.模塊占用一個編碼地址；
2.模塊具有檢線功能，當與消火栓按鈕的連接線出現斷路時，模塊會向控制器報故障。
| 工作電壓 | 信號總線電壓：24V；允許范圍：16V～28V 電源總線電壓：DC24V；允許范圍：DC20V～DC28V |
| 工作電流 | 總線：監視電流≤0.8mA，報警電流≤3.4mA DC24V：監視電流≤10mA，報警電流≤60mA |
| 輸出容量 | DC24V有源輸出，觸點容量：1A |
| 輸入檢線 | 輸入線路發生斷路，模塊將向控制器發送故障信號 |
| 輸出檢線 | 輸出線路發生斷路，模塊將向控制器發送故障信號（注：要求被控設備的啟動電流不小于4mA，否則可能引起誤啟動） |
| 連接設備容量 | 最多可配接10只J-SAF-GST9213(Ex)消火栓按鈕 |
| 安全柵參數 | GST-AS-300型安全柵，U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083μF |
| 編碼方式 | 采用電子編碼方式，占用一個編碼地址，編碼范圍可在1～242之間任意設定 |
| 指示燈 | 輸入1指示燈：紅色LED，監視狀態時周期性閃亮，消火栓按鈕按下時長亮； 輸出1指示燈：紅色LED，點亮消火栓按鈕的回答確認燈時點亮，其余狀態熄滅； 輸入2指示燈：紅色LED，接收到消防泵反饋信號時點亮，其余狀態熄滅； 輸出2指示燈：紅色LED，啟動消防泵時點亮，其余狀態熄滅。 |
| 使用環境 | 溫度：-10°C～+55°C 相對濕度≤95%，不凝露 |
| 殼體材料和顏色 | 不銹鋼，白色 |
| 重量 | 1.56kg |
| 防護等級 | IP66 |
| 安裝孔距 | 175mm |
| 外形尺寸 | 196mm×215mm×86mm |

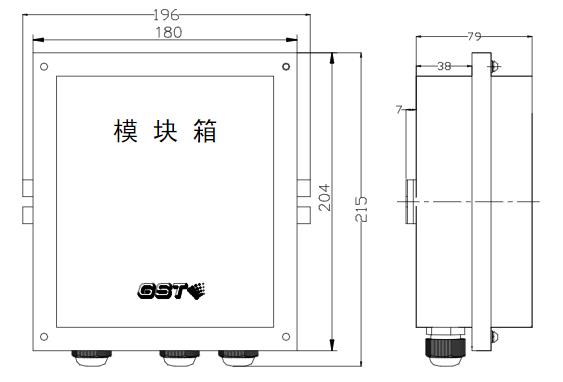

模塊箱的外形示意圖
模塊可連接消火栓按鈕和消防泵。當模塊檢測到消火栓按鈕按下時，會將該信息上報給控制器，同時啟動消防泵。當模塊檢測到消防泵的反饋信息時，會翻轉與消火栓按鈕連接線的極性，從而點亮消火栓按鈕的回答確認燈。在正常監視狀態下，模塊可對本安回路斷路故障進行檢測，當本安回路斷路或消火栓按鈕被摘除時，模塊能將故障信息上傳給控制器。
1.安裝
安裝前應首先檢查外殼是否完好無損，標識是否齊全，確認無誤后，用兩只M6×60膨脹螺栓將模塊箱固定在墻壁上即可。
安裝示意圖
2.接線
接線按下述步驟進行：
首先擰開上蓋的緊固螺釘，將上蓋取下。
將電纜線從模塊箱的電纜接頭孔中穿入，接到相應的端子上，緊固電纜接頭。
安裝上蓋，用螺釘將上蓋固定牢靠。
如果有未用到的電纜接頭，用堵頭堵死。

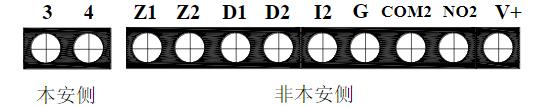

模塊箱接線端子如下圖所示
模塊箱接線端子
其中本安側端子為安全柵端子，非本安側端子為模塊端子：
I2、G：無源輸入，連接消防泵反饋端
COM2、NO2：無源觸點輸出
V+、G:直流24V有源輸出,V+為正，G為負
Z1、Z2：接控制器總線，無極性
D1、D2：接直流24V，無極性
3、4：即安全柵的3、4兩端，接消火栓報警按鈕，3為正，4為負
注意：模塊箱應安裝在安全區域，本安側和非本安側接線應分開，并保持一定距離(至少為50mm)。
3.布線要求
信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2。安全柵至報警按鈕間的電纜應選用截面積≥1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。本安電纜的長度計算參見GST-LD-8332中布線要求的相關內容。
布線示意圖
編碼操作：可利用本公司生產的GST-BMQ-2型電子編碼器進行現場編碼。編碼時將編碼器與總線端子Z1、Z2連接，輸入“編碼號”后，按“寫碼”鍵即完成編碼工作。
每個模塊箱最多可配接10只消火栓按鈕，消火栓按鈕需串聯連接。在消火栓按鈕末端和消防泵反饋端需接4.7kΩ終端電阻。安全柵接地必須可靠，連接螺釘必須擰緊，不可松動，接地電阻不能大于4?。

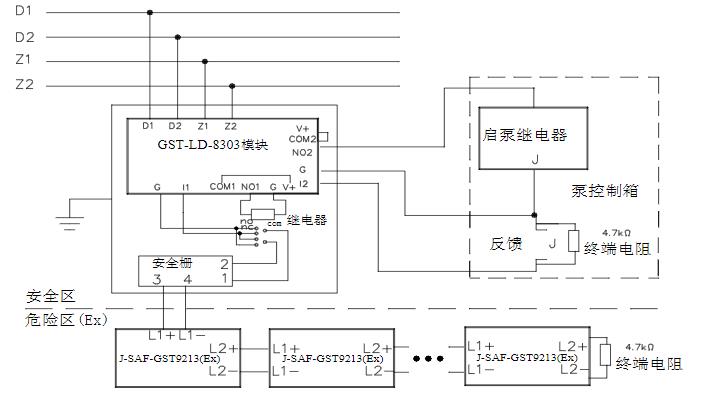

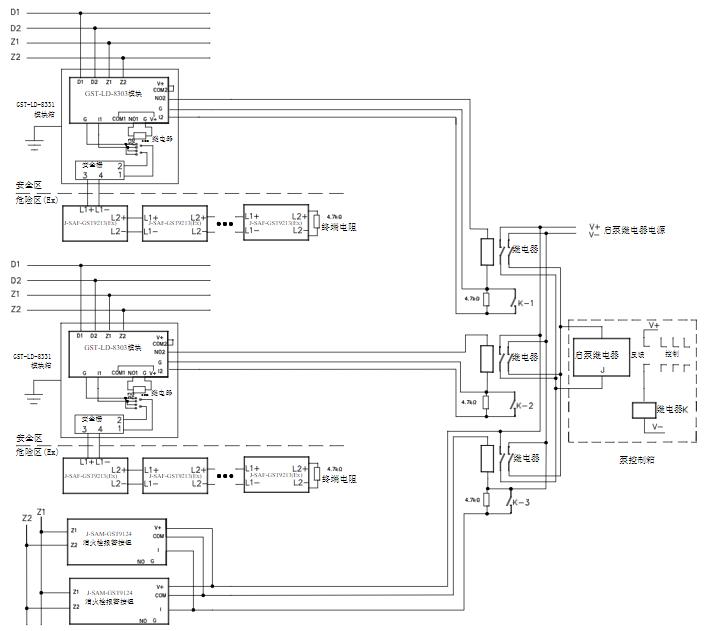

模塊箱應用示意圖如下所示，其中圖1為單個模塊箱控制一臺消防泵的情況，圖2為多個模塊箱以及J-SAM-GST9124消火栓按鈕同時控制一臺消防泵的情況（啟泵繼電器電源可從D1D2取得，也可由泵控制箱內取得）。
模塊箱應用示意圖1（單個模塊箱控制一臺消防泵）
模塊箱應用示意圖2（多個設備同時控制一臺消防泵）
1.一只模塊箱最多可連接10只消火栓按鈕。
2.本安回路末端、消防泵反饋端都必須接入一只4.7kΩ不小于1/4W的終端電阻。
3.安全柵接地必須可靠，接地電阻不能大于4Ω。
4.安全柵屬于一次性保護組件，損壞后應進行更換。
5.模塊箱在應用過程中如發生故障，請返廠維修。
更多GST-LD-8331模塊箱的資料、報價、安裝調試等問題請致電我們：400-928-6119！
