1)二總線、24V電源輸入無極性設計。
2)總線端與無線端隔離設計。
3)內置高性能微處理器。
4)實現將前端設備無線信號轉換為控制器總線信號。單個無線設備作為一個前端設備點。
5)支持T3總線協議。
6)滿足消防主控制器通過總線信號復位無線前端設備。
工作電壓
電源端:DC24V,無極性可反接(工作電壓:15V~28V;工作電流:≤20mA)
總線端:總線24V(15V~28V脈沖電壓),無極性可反接(工作電流:≤2.5mA)
指示和操作
網關帶一個綠色通訊狀態指示燈、一個黃色故障狀態指示燈和一個操作按鍵。
工作狀態:網關正常工作時綠色指示燈周期性閃亮;火警時綠色指示燈常亮;故障時黃色指示燈常亮。
編碼方式:電子編碼
使用環境溫度:-10℃~﹢42℃;相對濕度:≤95%RH,不凝露。
外形尺寸:110.8mm×110.8mm×32.4mm
殼體顏色:白色
重量:約150g

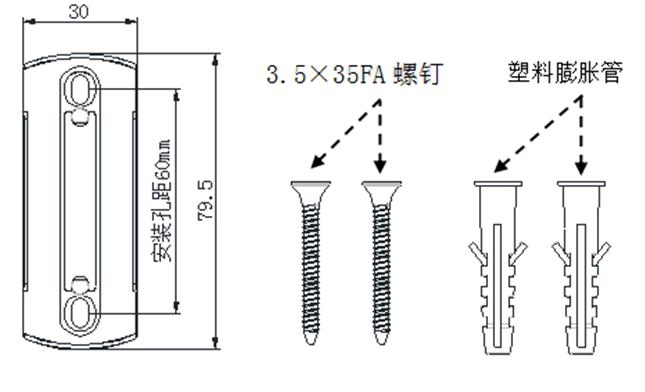

網關可采用吸頂安裝或壁掛安裝。底座及固定配件如下圖所示(單位:mm):

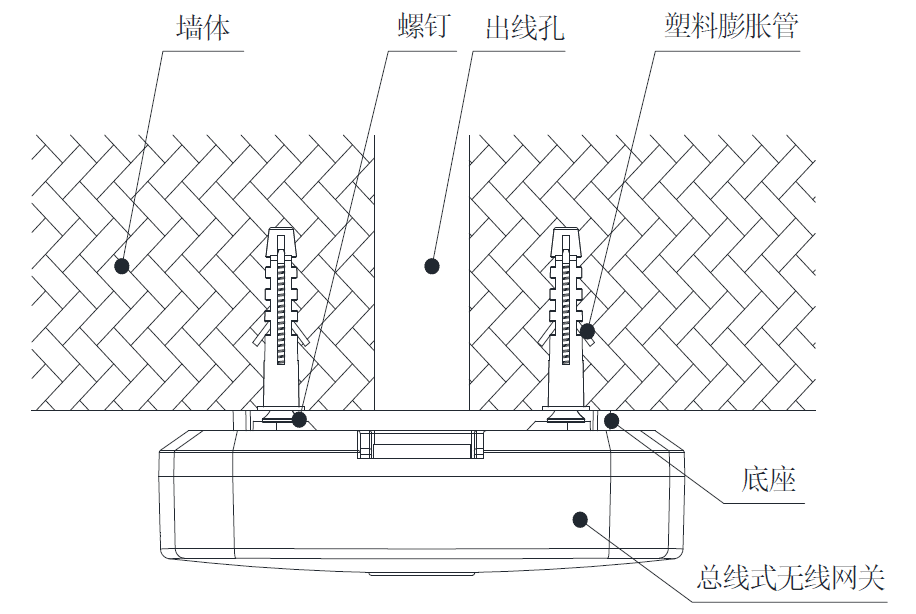

安裝方式如下圖所示:
