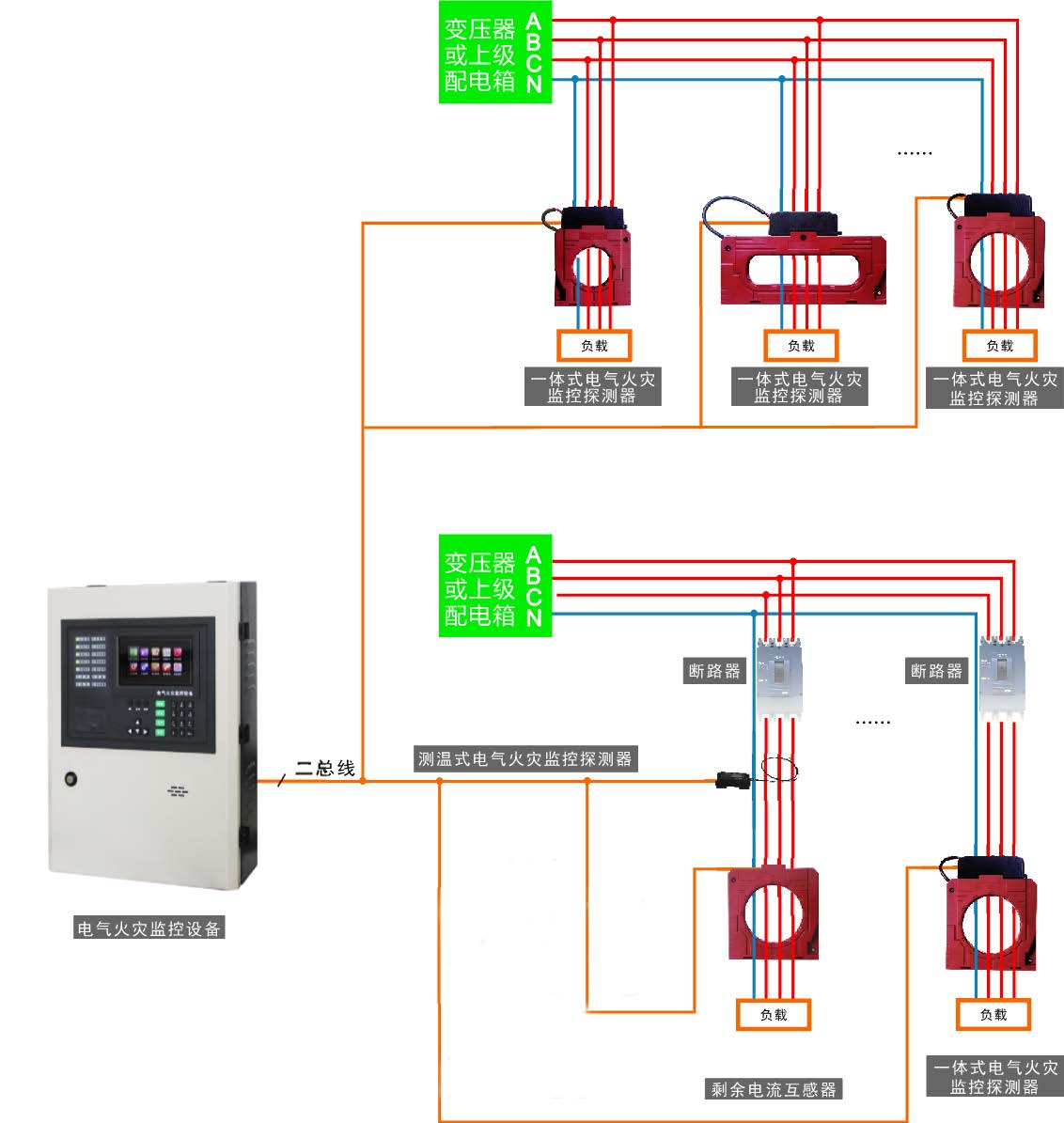

剩余電流互感器NP-FDS2X系列是用于檢測線路中的漏電情況。NP-FDS2X系列剩余電流互感器適用于各類工廠庫房辦公室商業建筑賓館住宅及娛樂場所等用電線路的漏電流檢測。與監控設備配套使用,實現監控和報警。有效的保障安全用電和預防電氣火災的發生。
線性好,靈敏度高
平衡特性和過載特性處于行業領先水平
多種口徑可選,適合各種額定電流的電路檢測

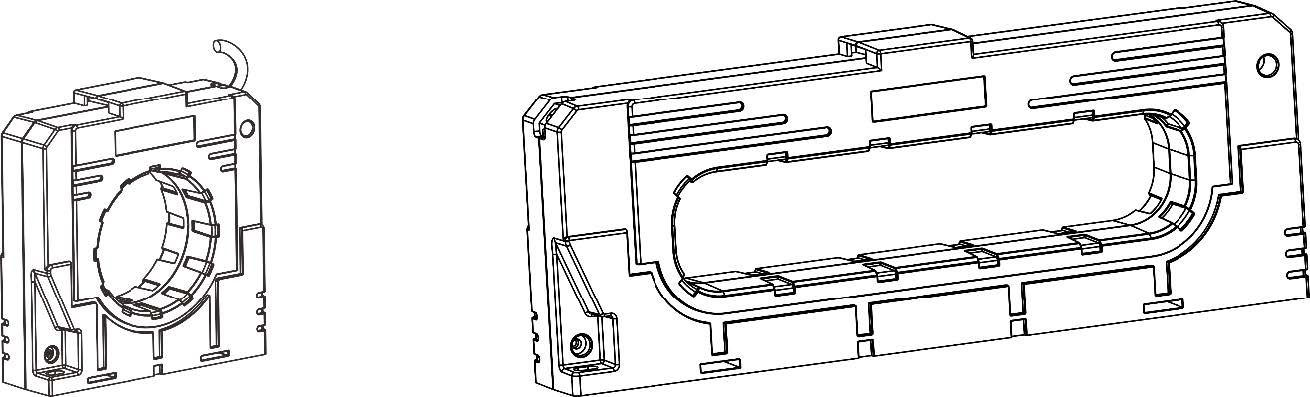

線纜和銅排兩種規格可選
檢測對象:剩余電流
檢測范圍:0mA~1000mA
工作溫度-20℃~+70℃
二次負載:200Ω
報警偏差:0.5級
匝數比:2000:1

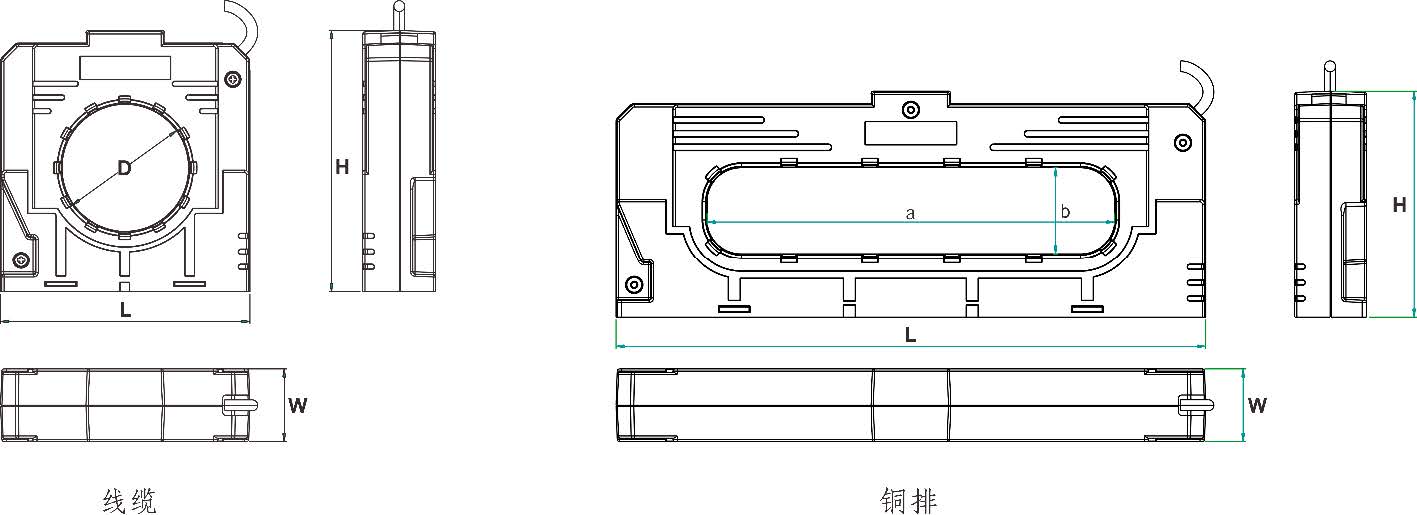

型號 | 穿線方式 | L(mm) | W(mm) | H(mm) | D(a×b)(mm) |

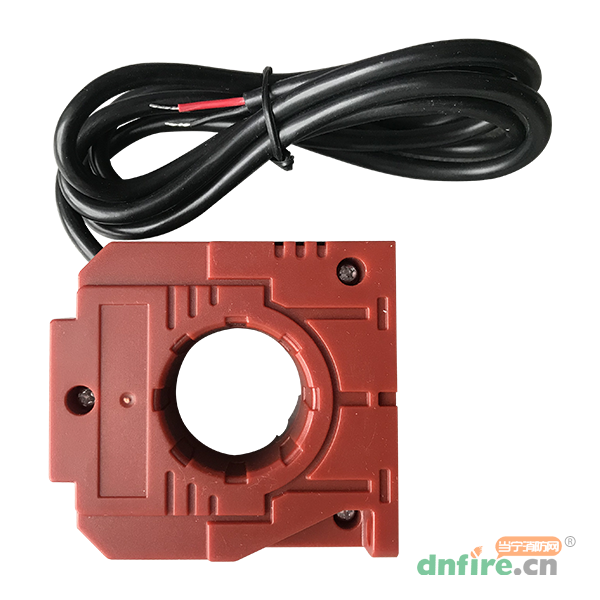

NP-FDS213-X | 線纜 | 68 | 32 | 74 | Φ30 |
NP-FDS215-X | 線纜 | 110 | 32 | 116 | Φ56 |
NP-FDS218-X | 線纜 | 126 | 32 | 132 | Φ80 |

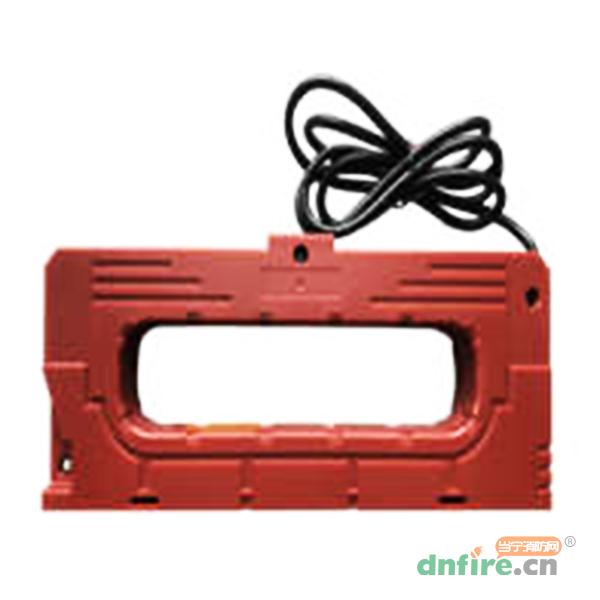

NP-FDS221 | 銅排 | 216 | 32 | 95 | 145x38 |
NP-FDS222 | 銅排 | 260 | 32 | 100 | 180x38 |
NP-FDS223 | 銅排 | 298 | 32 | 110 | 224x50 |
NP-FDS224 | 銅排 | 395 | 50 | 146 | 305x48 |
