GST-HX-MN120C（Ex）火災聲光警報器是一種安裝在現場的聲光報警設備，當現場發生火災并被確認后，由消防控制中心的火災報警控制器啟動警報器。警報器啟動時發出強烈的聲光信號，以達到提醒現場人員注意的目的。在用于石油、化工行業等有防爆要求的1區及2區時，需與海灣公司生產的安全柵配接使用。
1.紅色透明塑料光罩，采用多只超高亮紅色發光二極管作為光源，顯示醒目、壽命長、功耗低。
2.采用2線制，僅有信號總線，現場接線更方便。
3.信號總線無極性，接線方便。
4.電路部分和接線底殼采用插接方式，接觸可靠、便于施工。
5.警報器聲調為火警聲。
6.電子編碼，地址碼可在安全區現場改寫。
7.具有檢測蜂鳴器引線斷開的功能，當蜂鳴器引線斷開時，警報器上傳故障信息。
| 型號 | GST-HX-MN120C（EX） |
| 名稱 | 火災聲光警報器 |
| 品牌 | 海灣 |
| 工作電壓 | 信號總線電壓：DC24V，無極性 允許范圍：16V～28V |
| 工作電流 | 總線監視電流≤0.25mA 總線動作電流≤5mA |
| 閃光頻率 | 1.1Hz～1.7Hz |
| 火警聲調聲壓級 | 75dB～115dB（正前方 3m 水平處（A 計權）） |
| 變調周期 | 3.5s～4.8s（火警聲） |
| 防爆標志 | Ex ib ⅡC T6 Gb |
| 防爆合格證號 | CE19.2722 |
| 線制 | 信號二總線無極性 |
| 總線本安參數 | Ui=28V Ii=115mA Ci=0.0001Uf Li=0 Pi=0.8W |
| 所配接安全柵參數 | 名稱：總線隔離式安全柵 型號：GST - LD - N8401(Ex)總線隔離式安全柵 防爆標志：[Ex ib Gb]ⅡC 防爆合格證號：CE16.2237 工作電壓：24V 最高允許電壓：Um = 250V 最高輸出電壓：U0 = 28V 最大輸出電流：I0 = 115mA 最大外部電容：C0 = 0.083μF 最大外部電感：L0 = 4mH 最大輸出功率：P0 = 0.8W |
| 使用環境 | 溫度：-10℃～+55℃ 相對濕度≤95%，不凝露 |
| 倉儲條件 | 溫度：-20℃～60℃ 相對濕度≤95%，不凝露 |
| 使用場所 | 室內 |
| 外形尺寸 | 121mm×91mm×52mm（帶底殼） |
| 殼體材料和顏色 | ABS/白，正面鑲有透明光罩/紅色 |
| 外殼防護等級 | IP41 |
| 重量 | 約 200g（帶底殼） |
| 安裝孔距 | 60mm |

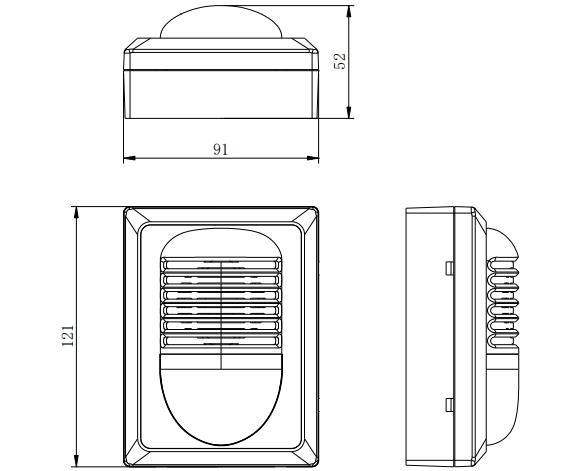

聲光警報器外形示意圖如圖下圖所示。（單位：mm）
警告：安裝設備之前，請切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線準確無誤。
1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。
2.警報器采用明裝方式，在普通高度空間下，以距頂棚0.2m處為宜。
3.聲光警報器與底殼之間采用插接方式。

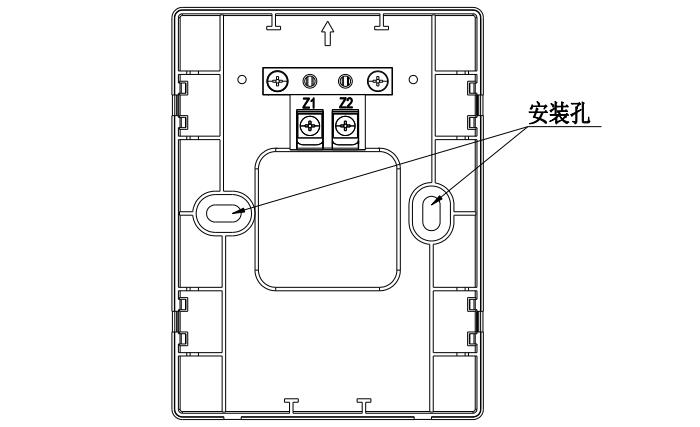

4.安裝底殼時應注意方向，底殼示意圖如下：
其中：Z1、Z2接GST-LD-N8401(Ex)總線隔離式安全柵，無極性。
5.布線要求
底座接線電纜均選用截面積不小于1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。
注：為避免接線混亂，應采用不同顏色的線進行區別。
